Как сделать отопление частного дома

Отопление – важнейший инженерный раздел, без которого невозможно комфортное проживание в коттедже. Отопление частного дома должно быть выполнено правильно, а это – большое искусство. Необходимо обладать знанием множества тонкостей и нюансов, чтобы не совершить ошибок. Такие знания может дать только комплекс из теории и практического опыта.

Если у Вас есть вопросы по организации правильного отопления частного дома и требуется консультация инженера, то позвоните или напишите нам. Профильные специалисты будут рады ответить на вопросы и разъяснить интересующие Вас нюансы.

Общий алгоритм функционирования водяных отопительных систем

У отопительных систем загородного дома с водяным теплоносителем, существуют общие алгоритмы работы. Отопительный котел подогревает жидкий теплоноситель, который распространяется по трубопроводу и попадает в отопительные приборы (радиаторы, водяные теплые полы, конвекторы, регистры). Они передают тепловую энергию теплоносителя в окружающую среду, обогревая помещения, в которых установлены.

Есть несколько параметров, по которым отопление дома отличается друг от друга.

Выбор отопительной системы

Выбор отопительной системы для коттеджа – непростая задача. Необходимо предусмотреть много «за и против». При этом необходимо рассмотреть и проанализировать следующие параметры:

• Доступность топлива
• Надежность – используемые технологии должны быть проверены временем
• Стоимость, как самой отопительной системы, так ее эксплуатации и обслуживания
• Распространенность технологий, на которой построено отопление дома, и наличие специалистов для проведения регулярного технического обслуживания
• Ремонтопригодность
• Внешний вид и сочетаемость с дизайном
• Индивидуальные пожелания и их осуществимость без потерь общего качества системы обогрева

Далее мы постарались раскрыть основные нюансы, знание которых поможет Вам сделать осознанный выбор. При возникновении вопросов, Вы всегда можете обратиться к нам за консультацией.

Виды отопления в частном доме

Все отопительные системы можно классифицировать по следующим параметрам:

По виду топлива

В зависимости от потребляемого топлива, отопительные системы, устанавливаемые в частных загородных домах, могут быть следующих видов:

• Газовые (магистральный или сжиженный газ)
• Электрические
• Твердотопливные (дрова, опилки, пеллеты, уголь и т.д.)
• Жидкотопливные (солярка, отработанное масло и т.д.)
• Геотермальные – системы на возобновляемых (альтернативных) источниках энергии

Все они обладают своими преимуществами и недостатками. Природный газ – оптимальное топливо для Москвы и Московской области. Если загородный дом имеет возможность подключения к газовой магистрали, то можно выбирать этот вариант без раздумий.

По виду теплоносителя

Исходя из вида, используемого в отопительном контуре теплоносителя, отопление дома может быть следующих классов:

• Водяное
• Воздушное
• Паровое
• Комбинированное – сочетающее в себе несколько видов теплоносителя

В Москве и Московской области самый распространенный вид обогрева – использование водяных отопительных систем. Именно на них мы и остановимся подробнее.

Расчет системы отопления дома

Для того чтобы быть точно уверенным в том, что система обогрева Вашего коттеджа будет функционировать корректно, необходимо выполнить проектирование. Но если коттедж небольшой, то проектирование можно не выполнять. В этом случае нужно провести инженерный расчет потерь тепла.

Суть расчета сводится к определению необходимой тепловой мощности. Она характеризует количество тепла, которое необходимо передать в каждое обогреваемое помещение коттеджа. Необходимая тепловая мощность соответствует тепловым потерям. Тепловые потери – количество тепла, которое уходит из загородного дома через его ограждающие конструкции (тепловой контур).

Расчет тепловых потерь выполняется для каждого отдельного помещения и коттеджа в целом. На его основании выбирается отопительный котел, и подбираются радиаторов или другие отопительные приборы.

Существует упрощенная методика, которая позволяет вычислить ориентировочную тепловую мощность, необходимую для каждого помещения в загородном частном доме. Для этого площадь помещения умножается на 100-130 Вт (в зависимости от того, сколько наружных стен имеется). Однако этот способ дает приблизительные результаты, которые не учитывают ряд факторов.

Для точного вычисления существуют специальные формулы. Вначале определяется термическое сопротивление R (в м2*С/Вт). Оно равно отношению толщины оградительных конструкций (в метрах) к их теплопроводности. Это табличное значение.

Потолочное или чердачное перекрытие

Деревянная двойная дверь

После этого применяется формула для вычисления количества тепловых потерь (в Ваттах), которые совершаются через тепловой контур:

S – площадь отапливаемого помещения,

Tвн — требуемая температура в помещении,

Tнар — минимальная уличная температура в самый холодный период года.

Тепловая энергия расходуется и через вентиляцию (как естественную, так и принудительную). Ее количество рассчитывается по следующей формуле:

m – масса воздуха в помещениях (произведение суммарного объема помещений на плотность воздуха, c – его теплоемкость, которая равна 0,28 Вт/кг*С).

Для вычисления необходимой суммарной тепловой мощности надо сложить количество тепловых потерь через стены, пол, крышу и через вентиляцию. Получившуюся сумму умножить на коэффициент 1,3.

Помимо теплового расчета может быть выполнен и гидравлический расчет. Он служит основанием для выбора диаметров трубопроводов и параметров насосных групп. Этот расчет является частью отопительного проекта.

Циркуляция теплоносителя

В зависимости от метода перемещения теплоносителя по трубам, отопление дома может быть сконструировано по двум вариантам:

Вариант с принудительной циркуляцией теплоносителя

Для схемы отопления частного дома с принудительной циркуляцией, в отопительной системе необходимо установить циркуляционный насос. Он обеспечивает движение прогретой жидкости по трубам к радиаторам. В данном случае никакого наклона магистралей не требуется. Когда в системе установлены радиаторы, на них необходимо установить краны Маевского для вытеснения воздушных пробок. Охлажденный теплоноситель по обратному контуру подается обратно в котельную.

Достоинствами варианта с принудительным движением теплоносителя являются:

• Высокая скорость перемещения теплоносителя. Как следствие – жидкость в обратном контуре практически не остывает. Это позволяет оптимизировать использование топлива или электроэнергии (в зависимости от типа котла)
• Возможность регулировки температурного режима каждого из отопительных приборов
• Минимизация внутреннего сечения труб без уменьшения сопротивления среды в магистралях

Вариант с естественной циркуляцией теплоносителя

Другие применяемые названия данного системы, построенной на основе данного варианта – гравитационная, конвективная. Отопление частного дома с естественной циркуляции теплоносителя – экономичный вариант.

Принцип действия следующий. При нагреве плотность воды уменьшается. Поэтому горячая вода подающего контура вытесняется наверх более тяжелой охлажденной водой обратного контура.

Чтобы не происходило гидравлического удара из-за увеличения объема (и, как следствие, давления теплоносителя в системе), в верхней части системы устанавливается расширительная емкость. В результате более нагретые слои попадают в радиаторы, а остывший теплоноситель поступает в котел по обратному контуру.

Помимо конвекционного принципа, в данной схеме отопления частного коттеджа работает и гравитационный принцип. Для этого в поступающем контуре делается небольшой уклон от стояка к отопительным приборам, усиливая движение теплоносителя самотеком. Соответственно, обратный контур предусматривает наличие уклона в направлении котла.

Достоинств у этого способа немного:

• Низкая цена
• Не нужен циркуляционный насос, который нуждается в электроснабжении. Это позволяет выполнить независимую от электричества отопительную систему (при условии использования соответствующего котла)

Основные недостатки такой системы отопления – схема с естественной циркуляцией теплоносителя обладает низким уровнем комфорта и надежности.

Способы прокладки отопительных трубопроводов

В отопительной системе коттеджа, трубы могут прокладываться двумя способами:

Открытый способ прокладки

В этом случае они прокладываются по стенам, параллельно плинтусам. На всем своем протяжении они находятся в зоне видимости.

Преимущества такого способа:

• Доступ к трубам без демонтажа конструкций
• Низкие тепловые потери
• Несложный монтаж отопления

• Трубопровод часто портит вид помещений, не вписывается в дизайн
• Во избежание провисаний и деформаций могут быть применены не все виды труб

Скрытый способ прокладки

Труба замуровывается в стене, в полу или декорируется наружным материалом.

Главные достоинства скрытой прокладки трубопроводов:

• Возможность спрятать магистрали, чтобы они не портили интерьер
• Возможность использовать трубы из современных материалов

Из недостатков можно выделить:

• Затруднен доступ к трубам при необходимости их возможного ремонта, замены отдельных участков, устранения аварийных ситуаций
• Ввиду больших тепловых потерь магистрали необходимо теплоизолировать

Выполняя трассировку скрытым способом, необходимо использовать только надежные и проверенные трубы. Оптимальный вариант – трубы из поперечно сшитого полиэтилена.

Заливку теплоносителя при данном способе необходимо выполнять только после гидравлического испытания отопительной системы.

Основные правила монтажа отопительных трубопроводов

Необходимо помнить, что трассировка трубопроводов выполняется после того, как все отопительные приборы установлены на выбранные места. Оптимальная последовательность монтажных операций следующая:

Разметка прохождения отопительных труб

Лучше это выполнить заранее, перед монтажом. В процессе разметки, как правило, выявляются сложности монтажа, которые вызваны архитектурными и строительными особенностями коттеджа. Зная их, можно заранее подготовиться к их решению или изменить пути прохождения трасс.

Чаще всего метки прохождения магистралей наносятся на стенах. В отдельных случаях их можно выполнять и на полу, но в этом случае они могут быть затерты проходящими по помещениям людьми.

Выполнение необходимых технологических отверстий и штроб

Этот этап также лучше выполнить заранее на всем фронте работ. Места необходимых отверстий и прохождения штроб определяются во время выполнения разметки.

Штробы могут быть прорезаны штроборезом. Если этого инструмента нет, то они сначала размечаются болгаркой, а затем выдалбливаются перфоратором.

Утепление труб

Это необходимо сделать, если выполняется скрытая разводка. Основная цель утепления – предотвращение тепловых потерь и повышение эффективности работы системы в целом.

Утепление выполняется специальным теплоизолятором, который производится под диаметр труб. Надевается на трубы вручную, на месте монтажа. Наиболее эффективным и долговечным считается теплоизолятор на основе каучука. Но и цена его выше по сравнению с аналогами.

Укладка и закрепление труб на строительных конструкциях

Трубы необходимо закреплять не только при открытой, но и при скрытой разводке системы отопления частного коттеджа.

При открытой разводке трубы крепятся к стенам специальными клипсами. В качестве крепежа используются саморезы или гвозди (в зависимости от материала стен).

Если выполняется скрытая разводка, то трубы закрепляются к стене в штробах или к полу специальными хомутами или перфолентой. Если магистраль состоит из нескольких труб, например, идущих от коллектора, то их необходимо скреплять в шлейфы. Крепеж, который при этом используется – тот же.

Подключение к отопительным приборам

В зависимости от конструкции радиатора подсоединение к нему труб может осуществляться либо напрямую или по средствам мультифлекса. В любом случае, для соединения используются присоединительные фитинги, которые поставляются в комплекте.

При коллекторной разводке отопительной системе частного дома подключение выполняется не только к отопительным приборам, но и к поэтажным коллекторам. Как и в предыдущем случае, присоединение осуществляется комплектными присоединительными фитингами.

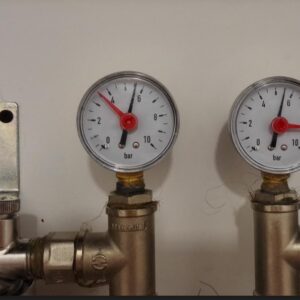

Гидравлические и пневматические испытания

Это необходимая составляющая монтажных работ. В процессе их проведения система заполняется водой или воздухом. Затем при помощи специального насоса или компрессора в ней создается избыточное давление (

1,5 рабочих при проверке водой). Через час снимаются результаты – падения давления не должно быть.

Если в процессе испытаний происходит падение давления в системе, то выявляются места утечки. Затем выполняются работы по устранению причин утечки. После этого гидравлические испытания системы проводятся снова.

Заделка отверстий

Заливание стяжки пола и заделку штроб при скрытой прокладке труб необходимо выполнять только после успешно проведенных гидравлических испытаний. Это общестроительные работы. Заделка штроб, как правило, выполняется вручную, чаще всего – штукатуркой.

Схемы прокладки отопительных магистралей

Существует несколько принципиальных вариантов прокладки отопительных трубопроводов. Какой из них выбрать – зависит от каждой конкретной ситуации. Ниже мы вкратце расскажем об основных вариантах.

Коллекторная (лучевая, веерная) схема отопления

При коллекторной разводке каждый отопительный прибор подсоединяется к распределительному коллектору двумя магистралями — подающей и обратной.

Главное достоинство коллекторного отопления – схема позволяет регулировать температуру теплоносителя на каждом конкретном отопительном приборе или в каждом из контуров в системе водяных теплых полов.

При использовании отопительных трубопроводов из современных материалов (например, поперечно сшитый полиэтилен или металлопласт) между коллекторами и отопительными приборами нет стыков труб. Это повышает надежность системы. В этом случае не опасаться за образование протечек в скрытых полостях. Коллекторная схема отопления частного дома выполняется только скрытым способом. В коттеджах этот вид разводки востребован больше других.

Двухтрубная схема

Отопление дома двухтрубной схемой предполагает последовательное подключение радиаторов. Магистрали при этом общие для всех отопительных приборов.

Существуют два варианта реализации двухтрубной системы:

Двухтрубная попутная (петля Тихельмана)

Движение теплоносителя в прямом и обратном контурах происходит в одну сторону. Обратный контур начинается с первого радиатора, а подающий заканчивается последним. Правильное движение теплоносителя организуется за счет подбора диаметра трубопроводов. Используя петлю Тихельмана можно добиться равномерного прогрева помещений.

Двухтрубная тупиковая

Отличается от предыдущего вида разнонаправленным движением теплоносителя в прямом и обратном контуре и состоит из нескольких ветвей (плечей). Последний радиатор в каждой ветке является тупиковым. От этого радиатора начинается обратный контур.

Двухтрубная тупиковая схема системы отопления сложнее в реализации, чем попутная. Необходимо внимательное выполнение расчета гидравлической составляющей системы. Кроме того, необходимо соблюдать равенство нагрузки каждого плеча. Каждое плечо рекомендуется укомплектовывать не более чем пятью отопительными приборами.

Достоинства двухтрубных систем – низкая цена реализации и надежность работы (по сравнению с однотрубными).

Из недостатков можно выделить – необходимость большого количества соединений отопительных труб. Это значительно уменьшает надежность системы, и особенно критично при скрытой прокладке.

Кроме того, отсутствует возможность индивидуальной настройки каждого отопительного прибора в отдельности, что часто не позволяет установить требуемую температуру в конкретном помещении.

При двухтрубной разводке магистрали могут быть проложены, как открыто, так и скрыто. В первом случае обычно используются трубы из меди или полипропилена, во втором — из поперечно сшитого полиэтилена. Поперечно сшитый полиэтилен применяется по причине повышенной надежности соединения трубы с фитингом.

Комбинированная схема системы отопления

Комбинирование лучевой и двухтрубной разводки применяется, если в отапливаемом помещении несколько окон. К ближнему радиатору идет соединение от коллектора, а далее последовательно подключаются другие имеющиеся в помещении батареи.

Комбинированный вариант выбирается с целью снижения цены на отопление загородного дома. По нему можно соединять последовательно до 5 радиаторов практически без потери общего качества и надежности системы.

Однотрубная схема («ленинградская»)

Однотрубная разводка отопления – схема устаревшая, но иногда еще использующаяся. В ней применяется одна труба, образующая кольцевой контур. К этой трубе последовательно подключаются радиаторы. По этой трубе подводится теплоноситель к радиаторам и по ней же он уходит обратно к котлу.

Единственный плюс «ленинградки» – ее низкая цена. Существенный недостаток — разная температура теплоносителя в радиаторах. Наиболее дальние от котла радиаторы нагреваются недостаточно. Для отопления в частных домах в сегодняшних реалиях ленинградская схема практически не применяется именно из-за этого.

Материалы отопительных труб

При разработке системы в зависимости от способа прокладки труб выбирается их материал. Это связано с его температурным расширением и гибкостью.

Например, стальные трубы можно прокладывать как внутри, так и снаружи. Сшитый полиэтилен и металлопласт рекомендуется укладывать скрытым способом. Открытый способ их прокладки нежелателен, так как из-за значительного провисания нарушается эстетика интерьера. Полипропиленовые магистрали желательно прокладывать открыто. В противном случае возможные протечки по стыкам могут быть вовремя не обнаружены.

Далее рассмотрим внимательнее основные виды отопительных трубопроводов и перечислим их основные преимущества и недостатки.

Поперечно сшитый полиэтилен

Современные технологии изготовления труб из этого материала позволяют достичь высоких потребительских свойств. Изготовленные методами сшивки трубы имеют маркировку PEX.

Ведущие производители труб из сшитого полиэтилена изготавливают пресс-фитинги к ним. Их обжим производится с помощью специального инструмента. Полученные соединения отличаются высокой прочностью.

• Гибкость, прочность на разрыв, возможность возвращаться в исходное состояние даже при сильной деформации
• Способность выдерживать высокое давление – до 10-12 атмосфер
• Несложный монтаж отопления, при применении этих труб
• Устойчивость к высоким температурам и агрессивным средам

• Уязвимость от УФ-излучения
• Мягкость покрытия (это может привести к тому, что стенки труб будут съедены мышами и крысами). В том числе и поэтому, такие трубы используют в основном во внутренних коммуникациях. В земле их прокладывать рекомендуется в металлических оболочках
• Трубы из сшитого полиэтилена и фитинги для них относительно дорогие
• Высокая стоимость инструмента для стыковки трубы с фитингом

Полипропилен

Это легкий материал, получаемый из нефтепродуктов. Из него изготавливаются как сами трубы, так и фитинги. Трубы соединяются между собой фитингами методом пайки.

• Невысокая цена
• Стойкость к воздействию агрессивных химических веществ
• Простота сборки
• Низкая цена инструмента для пайки соединений

• Ухудшение свойств под воздействием солнечных лучей
• Горючесть
• Критичность к высокой (выше 70 градусов С) температуре теплоносителя
• Низкая долговечность

Монтаж отопления в частном доме, с использованием полипропиленовых труб, применяется при открытой прокладке внутренней отопительной системы.

Современные полипропиленовые трубы, в целях повышения их потребительских качеств и надежности, армируются. Материалы для армирования – стекловолокно или алюминий. Оптимальный вариант для обогрева – полипропилен, армированный стекловолокном.

Металлопласт

Название материала отражает его структуру. Он состоит из слоев полиэтилена, алюминия и клеящего слоя. Трубы из этого материала используются с латунными фитингами.

• Высокая прочность
• Долговечность
• Устойчивость к воздействию высоких температур, солнечных лучей и агрессивных сред
• Гибкость
• Легкость монтирования металлопластиковых труб

• Слабая устойчивость к давлению в системе
• Относительно высокая стоимость
• Склонность к тепловым деформациям
• Расслаивание при превышении предельно допустимого давления
• Высокая стоимость и не универсальность инструмента для работы с материалом

Отопление в частном доме металлопластиковыми трубами, применяется в основном при внутренней прокладке.

Сталь

Этот материал традиционно применяется для изготовления отопительных трубопроводов. До недавнего времени практически все трубы для обогрева помещений изготавливались только из этого материала. Соединения магистралей осуществляется сварным методом или с помощью резьбовых фитингов.

• Высокая прочность, устойчивость к механическим нагрузкам
• Способность выдерживать любую температуру и давление теплоносителя
• Невысокая цена
• Низкий коэффициент теплового расширения

• Трудоемкий и сложный монтаж отопления в частном доме на этих трубах
• Отсутствие гибкости
• Подверженность коррозии
• Внутреннее «зарастание»
• Срок службы (по сравнению с современными материалами) относительно невысокий — до 15-20 лет в зависимости от условий эксплуатации.

Отопительные системы, построенные на медных трубах – редкость. Причина – высокая цена таких трубопроводов.

• Высокая прочность, стойкость к механическим нагрузкам, высокой температуре и давлению
• Долгий срок эксплуатации
• Отсутствие коррозии
• Эстетика (при открытой прокладке)

• Высокая цена материала
• Критичность к наличию примесей в теплоносителе и к его составу
• Трудоемкий монтаж отопления в доме
• Негативные гальванические процессы при стыковке с некоторыми материалами

Следует помнить, что устанавливать медные трубы перед стальными трубами и радиаторами недопустимо. Это приводит к негативным гальваническим процессам. Чтобы избежать этого, необходимо медные трубы прокладывать после стальных участков по течению теплоносителя или делать гальваническую прокладку из нейтрального материала (например, бронза, латунь).

Нержавеющая сталь

Отопление дома из нержавеющих стальных труб существенно дороже, однако они лишены одного из главных недостатков — подверженности коррозии. Как следствие, трубопроводы из нержавеющей стали служат гораздо дольше и могут применяться практически в любых отопительных системах. Но их стоимость очень высокая и они применяются в очень редких случаях.

Сильфонные трубы

Они представляют собой гофрированные гибкие шланги из нержавеющей стали. Они не часто используются в отопительных системах. Иногда они выступают в качестве подводов к радиаторам или конвекторам, если использование для этой цели обычных труб по какой-то причине затруднено.

Отопительные приборы

Для водяного отопления в доме могут быть использованы различные виды отопительных приборов – радиаторы, конвекторы, регистры, теплые полы. Подробнее о каждом из этих приборов мы расскажем ниже.

Радиаторы

Самыми распространенными отопительными приборами являются радиаторы. Они могут отличаться количеством секций (кроме того, существуют несекционные радиаторы) и материалом. Чем большая площадь фронтальной поверхности, тем больше тепла прибор при этом выделяет.

Радиаторы делятся на следующие типы:

1. Стальные

• • Панельные
  • Трубчатые
  1. Биметаллические секционные
  2. Алюминиевые секционные
  3. Чугунные

  Могут обладать следующим типом подключения:

  1. Нижнее
  2. Боковое
  3. Диагональное

  Конвекторы



  Помимо радиаторов, отопление дома, можно осуществить водяными конвекторами. Принцип их действия основан на том, что нагретый воздух поднимается вверх, вытесняя холодный. Это явление называется конвекцией, отсюда и название данного прибора. Как правило, конвекторы устанавливаются под окнами. Поступающий вверх теплый воздух от них создает «завесу», блокирующую поступление холодного воздуха снаружи.

  По своему расположению конвекторы могут быть:

  • Настенные
  • Напольные
  • Встраиваемые

  Настенные приборы прикрепляются к стене с помощью специальных кронштейнов. У них небольшая масса, поэтому их, в отличие от радиаторов, можно устанавливать даже на гипсокартонных перегородках.

  Напольные конвекторы монтируются на полу при помощи поставляемых в комплекте ножек. Они имеют небольшой размер, но обладают высокой теплоотдачей.

  Встраиваемые конвекторы устанавливаются в нишу под полом. Решетка, расположенная в верхней части прибора, находится на одном уровне с полом. В ряде случаев эту решетку декорируют под стиль интерьера.

  По типу конвекции конвекторы можно разделить на приборы:

  • С естественной конвекцией
  • С принудительной конвекцией

  В первом случае потоки теплого воздуха поступают вверх, холодные за счет разницы в плотности оседают вниз, где, в свою очередь, нагреваются конвертором. Далее этот процесс происходит циклически, естественным образом.

  В моделях с принудительной конвекцией в приборы встроены электрические вентиляторы. За счет работы вентиляторов процесс конвекции ускоряется, теплоотдача увеличивается.

  Конвекторы, как правило, выглядят более эстетично, чем радиаторы, а встраиваемые вообще не видны (кроме решетки). Поэтому их часто устанавливают, когда большое значение придается дизайну. Также они используются там, где традиционные радиаторы применить не представляется возможным, например:

  • Перед стеклянными дверями балконов
  • При «низких окнах»

  Конвекторы часто используются не только при обогреве жилых помещений, но и в бассейнах, зимних садах.

  Регистры

  Еще одним видом отопительных приборов являются регистры. Они представляют собой сварные или собранные конструкции из металлических (как правило, стальных) труб. Трубы соединены друг с другом перемычками, по которым циркулирует теплоноситель. Коттеджи крайне редко отапливаются регистрами, из-за их непривлекательного внешнего вида. Регистры применяются чаще всего на промышленных Объектах.

  Отопление дома водяными теплыми полами

  В последние годы набирают популярность водяные теплые полы. Если помещение крупногабаритное, радиаторы не всегда эффективно прогревают все пространство, особенно в центре комнаты. В этом случае в дополнение к радиаторам целесообразно смонтировать теплые полы. Поднимающийся от них нагретый воздух равномерно заполняет все пространство.

  Другие составляющие отопительной системы

  Отопление дома, помимо трубопроводов и приборов обогрева, может включать в себя следующие элементы.

  Циркуляционный насос

  Циркуляционный насос применяется в схемах с принудительным перемещением теплоносителя. Устанавливается циркуляционный насос на обратную трубу между котлом и ближайшим расположенным по этой трубе радиатором.

  Принцип его действия следующий. Двигатель насоса приводится в действие вращающимся ротором. Насос начинает с одной стороны забирать теплоноситель из контура, а с другой проталкивать его по трубам.

  Расширительный бак

  Это стальной бак с двумя камерами внутри. Эти камеры разделены мембраной. Одна из них предназначена для заполнения водой, вторая является воздушным компенсатором.

  Устанавливаются расширительные баки в отопительных системах закрытого типа для компенсации возможных гидроударов.

  Буферная емкость

  Ее предназначение – запас нагретого теплоносителя и обеспечение работы отопительной системы определенное время с выключенным источником тепла.

  Отопление в доме на твердом топливе оптимально функционирует при использовании данной емкости. Днем при работе твердотопливного котла теплоноситель нагревается в буферной емкости. А ночью коттедж может обогреваться от этой емкости с неработающим котлом, пока теплоноситель не остыл.

  Теплоноситель

  Основными видами теплоносителей в отопительных системах являются вода, различные антифризы и их смеси в определенных пропорциях.

  Антифриз — это жидкость, представляющая собой водные растворы этиленгликоля, пропиленгликоля или ацетата калия с добавлением модифицирующих присадок. Они понижают температуру его замерзания.

  Отопление дома с применением теплоносителя, в который добавляют специальные ингибиторы, позволяет предотвращать окисление, коррозию, образование накипи. Их содержание может составлять по массе от долей процента до 3-4 %.

  Какой именно теплоноситель выбрать, решается индивидуально, в зависимости от ситуации. Если вероятность выхода из строя котла мала, проблем с топливом нет, лучше использовать воду. Многие производители котлов запрещают использование антифризов, нередки случаи отказа в гарантии на данном основании.

  Подготовительные работы

  Перед началом работ по монтажу отопления частного дома необходимо провести подготовительные работы. Их цель – в процессе производства работ свести возможность простоя монтажной бригады к минимуму. К подготовительным работам относится:

  Из чего состоит система отопления ?

  К вопросу из чего состоит система отопления, ответ простой, читайте в нашей статье.

  Система отопления состоит из компонентов. Наиболее важные такие.

  Теплогенераторы — преобразователи энергии в тепло. Это, например, котел, который использует газ, электричество или жидкое топливо, чтобы вырабатывать тепло. Бывают и другие виды топлива — я уже рассказывал об этом в статье про выбор котла.

  В системе отопления может быть один котел или несколько. Например, газовый котел установлен как основной, а электрокотел — как резервный, на случай временного отключения газа.

  Расширительные баки — вспомогательный компонент системы отопления с жидким теплоносителем, который используется для стабилизации давления внутри системы. При нагревании воды ее объем увеличивается и «лишняя» вода попадает в расширительный бак. Примерно так же, как стабилизаторы напряжения защищают от перепадов в электросети, расширительные баки могут сглаживать резкие пики давления, которые создают скважинные насосы, и снижать нагрузку на них.

  Как и отопительные системы, расширительные баки бывают открытые — чаще для открытых систем, и закрытые — герметичные, для систем с принудительной циркуляцией. Я рассказываю про закрытые.

  Из чего состоит система отопления ?

  Радиаторы — их еще называют батареями — это один из видов отопительных приборов, через которые тепловая энергия из теплоносителя попадает в отапливаемое помещение. Кроме радиаторов, эту функцию могут выполнять тепловые панели, конвекторы и другие приборы. Они бывают настенными и напольными, реже — потолочными.

  Трубы переносят теплоноситель с энергией по системе отопления от генератора к отопительным приборам, а затем — уже охлажденный теплоноситель обратно для повторного нагрева.

  Трубы бывают из разных материалов — от привычных стальных и пластиковых (полипропиленовых) до медных и металлопластиковых. Они отличаются параметрами: стоимостью, долговечностью, надежностью соединений, максимальным давлением, простотой установки — у каждого материала свои плюсы и минусы. Подобрать оптимальный вариант для вашей системы под конкретные задачи и бюджет поможет специалист.

  Мы выбрали металлопластиковые трубы — они примерно в два раза дороже обычных пластиковых, но служат дольше, лучше держат тепло и почти не деформируются при нагревании.

  Теплоноситель — это вещество с высокой теплоемкостью, то есть способностью накапливать тепловую энергию. С его помощью в централизованных системах тепло переносится от теплогенератора к отопительным приборам, например радиаторам. Простыми словами, это то, что внутри ваших труб. Разберем это подробнее в следующем разделе.

  Запорная арматура — вспомогательные устройства, которые регулируют поток жидкости или газа в системах для сохранения герметичности.

  Запорная арматура в отопительных системах — это чаще всего вентили, или краны, которые установлены на приборах системы отопления. Одна из целей использования запорной арматуры в системах отопления — не допустить попадания воздуха и сохранить герметичность.



  В частных домах, где нет центрального отопления, как правило, устанавливают котлы. Неважно газовый это котел, электрический или твердотопливный. Все они одинаковы в одном – для их работы требуется наличие необходимого давления в системе отопления в частном доме. Эта величина указана в документации агрегата, наряду с его мощностью. Нет однозначного ответа на вопрос: какое нормальное давление в отопительной системе частного дома. Все зависит от площади помещения, диаметра труб, размера радиаторов, количества жидкости в системе. Последнее имеет ключевое значение. Это связано с тем, что вода при нагревании имеет свойство расширяться. Нагретая до 90 градусов, она увеличивается в объёме на 3,6%. Речь идет об избыточном, а не о статическом давлении в закрытой системе отопления частного дома.



  Давление в системе отопления частного дома

  Оборудование для контроля и стабилизации

  Для того чтобы компенсировать перепад давления в котле отопления и системе в целом, предусмотрена установка дополнительного оборудования. Перепады могут привести к остановке циркуляции теплоносителя по контуру, что чревато негативными последствиями, вплоть до дорогостоящего капитального ремонта.

  Давление в системе отопления частного дома Давление в системе отопления частного дома Давление в системе отопления частного дома

  Чтобы следить за тем, какое давление в системе отопления частного дома устанавливаются измерительные приборы – манометры. Это датчики с пружинным механизмом, стрелкой и шкалой. При помощи манометров можно не только снимать показания напора потока, а и выявлять проблемные участки контура.

  Манометры устанавливаются:

  • до и после котла;
  • до и после насоса;
  • в самой высокой точке контура;
  • в самой низкой точке контура;
  • на разветвлениях труб;
  • после расширительного бака.

  В отличие от манометра, который только фиксирует показания, расширительный бачок предназначен для стабилизации давления в отопительной системе частного дома.



  Если Вам требуется заказать качественный монтаж инженерных систем (отопления, водоснабжения), обращайтесь в компанию ООО ДИЗАЙН ПРЕСТИЖ по телефону +7 (495) 744-67-74, и мы осуществим установку системы на профессиональном уровне в соответствии с высокими стандартами качества.

  Это герметичный металлический сосуд, разделенный на две камеры. В одном отсеке находиться газ, а во втором жидкость. В верхней части бака есть ниппель, как в велосипедной или автомобильной камере. Через этот ниппель в бачок накачивается воздух. Сделать это можно при помощи обычного насоса, лучше с манометром, так удобнее. Между камерами есть резиновая мембрана. Она достаточно эластичная. В котлах нового образца есть встроенный расширительный бак, которого обычно не хватает для нормальной работы отопления, потому что он рассчитан только на давление в отопительном котле. Поэтому приходиться устанавливать дополнительный бачок. Очень важно правильно рассчитать объём расширительного бачка.

  В этой формуле у нас есть две неизвестные величины: общее количество жидкости и эффективность бака. Котел подбирается исходя из площади, которую он буде обогревать. Если выбор сделан правильно, то и вычислить количество жидкости в системе можно, умножив мощность котла на 15.

  Также к стабилизирующему оборудованию относятся воздухоотводы и предохранительные клапаны. Воздухоотводы предназначены для удаления воздушных пробок, из-за которых нарушается циркуляция теплоносителя по контуру. Предохранительные клапаны осуществляют аварийный выброс теплоносителя наружу при повышении давления в системе до критического уровня. Такими клапанами оснащены все современные котлы.

  Почему падает давление в котле отопления?

  Современные двухконтурные котлы работают в двух режимах одновременно:

  • обогрев помещений;
  • нагрев воды.

  В технической документации указана мощность агрегата и какое должно быть давление в котле отопления. При возникновении проблем один контуров может отключиться, а то и сразу оба. Представьте ситуацию: зима, на улице мороз, а дома тепло. Все работает исправно и вы, без задней мысли, идете на работу. Вечером, придя домой, вы обнаруживаете, что в доме стало прохладно. Первая мысль – не работает котел. А почему? Причин на самом деле не так уж много:

  • падает давления в котле и системе отопления частного дома– ситуация серьезная, но не безнадежная. В основном ее можно исправить своими силами;
  • неисправность котла – надо срочно вызывать ремонтников;
  • полное отсутствие электричества – тут уж, как говорится, ничего не поделать, только ждать когда включат. Конечно, если вы не предусмотрели установку системы аварийного электроснабжения.

  Давайте разберемся с причинами падения давления. Даже если все работает как часы, возможны скачки давления в котле отопления. Например, краткосрочное отключение света. За то время пока его не было, вода остывает и давление в системе падает до такого низкого уровня, при котором котел не может включиться, даже после того, как подадут электричество.

  Давление в системе отопления частного дома

  Еще возможно наличие течи. Чтобы ее выявить, надо проверить все места соединений. Но даже если вы ничего не обнаружили, это совсем не гарантирует, что утечки нет. Возможно, пока вода чуть тёплая, она не течет. Но при повышении температуры жидкости повышается и давление в системе. Вот тут-то стыки и начинают подтекать. Максимальное рабочее давление в системе отопления частного дома ограничивается тем, насколько надежные самые слабые узлы контура.

  Даже через микротрещины на теплоносителе котла, или очень маленькую трещинку в трубе может вытечь достаточное количество жидкости, чтобы привести к падению давления в системе отопления в частном доме. При этом визуально этого нельзя увидеть. Вода просто испаряется и не скапливается в лужу.

  Давление в системе отопления частного дома

  Одной из самых распространенных причин является неисправность расширительного бачка. Есть несколько причин, по которым он может давать сбой.

  Настройка расширительного бачка

  Принцип работы бачка следующий:

  • жидкость нагревается и увеличивается в объёме;
  • ее излишек попадает в бачок;
  • мембрана растягивается;
  • в отсеке с воздухом увеличивается давление;
  • после того как жидкость остыла, воздух выдавливает ее обратно в трубы.

  На последнем этапе могут возникнуть проблемы. Если газа недостаточно, то мембрана не сможет удержать рабочее давление в системе отопления частного дома на нужном уровне. Воздух из бачка может выходить только через ниппель. Больше ему некуда деваться. Значит, если происходит утечка надо проверить в первую очередь ниппель. В случае неисправности его следует просто заменить. Хуже, если мембрана порвалась. В этом случае надо менять бачок полностью.

  Чтобы наладить работу бачка его нужно отсоединить от контура и выпустить всю воду. Процедура одинаковая как для встроенного в котел бачка, так и для установленного отдельно:

  1. перекрыть подачу воды и обратку;
  2. открутить бачок или открыть отверстия для слива воды в котле;
  3. спустить всю жидкость;
  4. подсоединить насос к бачку и накачать полторы атмосферы;
  5. после того как перестанет выливаться вода, полностью выпустить воздух;
  6. закачать в воздушную камеру указанное в инструкции котла или бачка количество атмосфер;
  7. закрыть сливы или прикрутить бачок обратно;
  8. заполнить контур водой.

  Все, работа расширительного бака настроена. Можно включать котел. Стрелка манометра при этом должна находиться в зеленой зоне.

  Давление в системе отопления частного дома



  В частных домах, где нет центрального отопления, как правило, устанавливают котлы. Неважно газовый это котел, электрический или твердотопливный. Все они одинаковы в одном – для их работы требуется наличие необходимого давления в системе отопления в частном доме. Эта величина указана в документации агрегата, наряду с его мощностью. Нет однозначного ответа на вопрос: какое нормальное давление […]

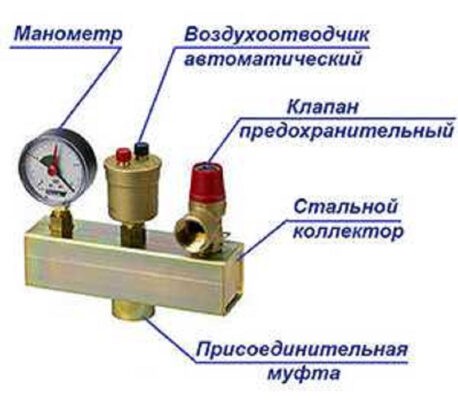

  Что такое группа безопасности котла как эта система работает



  Чтобы эксплуатация отопительного котла была максимально безопасной и эффективной, в системе автономного отопления предусмотрены специальные устройства: предохранительный клапан, воздухоотводчик и манометр, они располагаются на одном основании — консоли, называются группой безопасности. Корпуса деталей изготавливаются из прочного металла – латуни, методом горячей ковки и токарной обработки. Это делает их очень прочными и долговечными. А чтобы лучше […]

  Котел работает греет воду а батареи чуть теплые



  От работоспособности котла напрямую зависит эффективность всей системы отопления. Неисправности основного нагревательного оборудования негативно сказываются на КПД контура обогрева дома, приводят к перерасходу энергоносителя. Именно потому любым поломкам, даже самым несущественным, уделяют особое внимание. Вполне объяснимы переживания людей, если котел работает, а батареи – холодные. Ведь это не только снижает уровень комфорта в доме, но […]

  Почему 89 из 100 обратившихся, выбирают нас



  Опыт работы компании с 1999 г.

  Знаем и любим своё дело. Квалифицированные мастера по монтажу отопления. Более 1000 проектов по Москве и области.



  Комплексные услуги «под ключ»

  Всё сразу – без забот. Подбор оборудования, монтаж отопления, водоснабжения, канализации и другие услуги.



  Подбор индивидуальных решений

  Нужен «Эконом» или «Премиум» класс? Разработаем и выполним проект под выделенный бюджет.



  Гарантия качества работ 2 года

  Мы уверены в результате. Никаких переделок и проблем через года. Качество подтверждаем документом.



  Только качественное оборудование

  Подберем и посоветуем только проверенное оборудование от производителей согласно вашему бюджету.



  Честные цены без доплат

  Не лишь бы дешевле. Стоимость отопления частного дома будет соответствовать качеству. Не скрываем затраты.

  4 варианта монтажа отопления в Московской области



  магистральный газ, сжиженный газ из газгольдера

  от 1173 руб./м 2



  однофазная (220В) или трехфазная сеть (380В)

  от 1164 руб./м 2



  дрова, уголь, торф и другие виды твердого топлива

  от 1203 руб./м 2



  жидкое дизельное топливо для специальных котлов

  от 1238 руб./м 2

  Чаще всего теплоносителем выбирают жидкость (специальная или вода), то есть организуется водяное отопление дачи, так как воздушная, паровая или печная система для загородных домов в Московской области не популярная. Так же, есть возможность монтажа комбинированного отопления, например использовать электрический котел совместно с дизельным для резервного источника.

  Принцип работы отопительной системы

  Базовые знания о принципе работы отопительной системы необходимы практически каждому. Это позволит за короткое время найти ту или иную неполадку, а также избежать появления ошибок в момент установки и проектирования. В этой статье вы узнаете все самое интересное, что касается принципа работы водяных отопительных систем.

  Из чего состоит система водяного отопления?


  Специалисты называют такие системы гидравлическими или жидкостными. Дело в том, что тепловая энергия направлена к отопительным устройствам от котла. Среди этих устройств могут быть: теплый пол, радиатор и многие другие. Процесс циркуляции проходит в трубопроводе с нагретой водой. Другими словами, система водяного отопления представляет собой замкнутую цепочку, которая состоит из труб, отопительных устройств, котла. Кроме того, сюда можно включить такие элементы, как: гайки, краны, бак, систему безопасности и многое другое.



  Работа отопительной системы

  Отопительная система работает следующим образом: Нагретая жидкость в котле продвигается по системе, тепло распределятся по трубам к приборам, после чего, поступает для нагрева помещения. Так как все элементы отопления представляют собой замкнутую систему, жидкость движется по кругу.



  Основные виды отопительных систем

  Отопительную систему разделяют на две группы по способу циркуляции теплового носителя:

  • От насоса. Принудительная циркуляция.
  • Конвективная система. Естественная циркуляция.

  Мы можем рассмотреть работу каждой системы в данной статье.

  Отопительная система с естественной циркуляцией

  Данная система является самой простой, хотя монтаж ее трудно назвать таковым.



  В котле происходит нагрев теплоносителя. Данный процесс приводит к уменьшению плотности воды, после чего, она продвигается вверх по трубе, которая называется подающий стояк. Жидкость вытесняется в расширительный бак, где ее объем значительно увеличивается. Далее, она направляется вниз по трубам, которые получили название горизонтальные стояки. Затем вода оказывается в отопительном приборе. Здесь она снова возвращает свою плотность, что позволяет ей стечь вниз, для возвращения в котел.

  Стоит отметить, что вертикальные стояки должны быть большого диаметра. Это позволяет образовываться побудительной силе, приводящей к циркуляции теплоносителя.

  В такой системе отопления необходимо учитывать уклоны.



  В первую очередь необходим уклон к отопительному прибору от стояка. Затем, уклон нужен в “обратке” к котлу. Если нет уклона, то система не будет работать.

  Отопительная система с принудительной циркуляцией

  Для работы данной системы необходимо использование циркуляционного насоса. Существует различные модели таких насосов, которые отличаются друг от друга своей мощностью.



  Обратив внимание на схему, показанную ниже, можно увидеть нагрев теплоносителя в котле. Благодаря насосу, вода движется по трубам к отопительным приборам. Кроме того, вентили имеются на каждом радиаторе. Они позволяют устанавливать более комфортную температуру. В наше время можно использовать ручные или автоматические вентили.



  Практически все радиаторы оснащены специальными кранами, через которые можно удалить воздух из системы. Принцип работы данной системы аналогичен предыдущему. Охлажденная вода возвращается по трубе обратно в котел.

  Чтобы выбрать отопительную систему для дома, необходимо выделить их недостатки и преимущества.

  Плюсы и минусы отопительных систем

  Две вышеперечисленные системы имеют свои плюсы и, конечно же, минусы. Рассмотрим их поподробней.

  Плюсы отопительной системы с принудительной циркуляцией:

  • Возможна регулировка теплового потока в автоматическом режиме.
  • Имеет возможность задавать температурный режим для каждого помещения в отдельности. Он также будет поддерживаться автоматически.
  • Благодаря автоматическому режиму расход топлива более экономичный.
  • Можно использовать трубы из пластика, что снизит стоимость монтажа и затраты на покупку материала.
  • Пластиковые трубы не портят интерьер помещения. Кроме того, их можно скрыть в стене.

  Минус принудительной циркуляции заключается в зависимости работы всей системы от электричества. Нельзя забывать, что работу насоса обеспечивает электросеть.

  Плюсы отопительной системы с естественной циркуляцией

  Имеет единственный плюс – она не зависит от электричества. В такой системе не используется насос.

  Минусы отопительной системы с естественной циркуляцией:

  • Нет возможности отрегулировать тепло в автоматическом режиме.
  • Высокие затраты на топливо.
  • Необходимы трубы с большим диаметром: пластиковых и стальных, что увеличивает стоимость.
  • Низкая эстетичность от монтажа больших труб.
  • Нельзя использовать бойлер косвенного нагрева, а также водяные теплые полы.



  Вышеперечисленная информация позволит выбрать удобную систему отопления не только для дома, но и для любого другого помещения.

  Источник https://mskgrp.ru/articles/otoplenie-v-chastnom-dome

  Источник https://resant.ru/iz-chego-sostoit-sistema-otopleniya.html

  Источник https://www.pech.ru/knowledge/boilers/printsip-raboty-otopitelnoy-sistemy/

  Похожие записи:

  1. Подача или обратка — где установить циркуляционный насос в систему отопления?
  2. Коллекторы для отопления: разновидности и правила установки
  3. Разводка отопления в частном доме своими руками
  4. Незамерзающий теплоноситель для систем отопления
