Кирпичная печь для дома своими руками: пошаговая инструкция с фото

Начиная работу по закладке кирпичей для печи, следует ознакомиться с порядовкой. Она зависит и от материала, и от размера печи. При этом обязательно необходимо каждый раз замерять края. Поскольку при любом, даже миниатюрном зазоре, дым будет попадать в помещение. Кирпичи всегда прилегают очень плотно, что зависит не столько от усилий. Сколько от качественно подготовленного раствора.

Порядовка банной печи

Фото 8 Схема порядовки банной печи

1. Первый ряд, как уже упоминалось ранее, необходимо выкладывать на предварительно подготовленную основу. Для этого фундамент под печью затягивается битумной гидроизоляцией или рубероидом. Все кирпичи из первого ряда смачивайте водой.

1. Установите отвес с грузиком, как показано на фото

1. Второй и последующие ряды кирпичей кладете в шахматном порядке.

1. На 3-м ряду, как правило, монтируют дверцу поддувала и укрепляют ее прочной проволокой.

1. Чтобы надежно закрепить дверцу, кирпичи вокруг следует подрезать

1. На 4-м ряду проверяйте ровность стен и будущей печки с помощью отвеса

1. С этого же ряда начинается укладка зольника и колосника. Перед тем, как устанавливать колосник, сделайте в окружающих кирпичах отверстия, которое будет нивелировать расширение при нагревании.

1. В 6-м ряду монтируется дверка для поддувала. В 7-м устанавливаются дверка для топки и колосниковая решетка. С 8-го ряда начинается кладка дымохода, что и продолжается до четырнадцатого включительно. На 14-м ряду монтируются уголки, а на передней стороне подготавливается проем под емкость с водой. Обязательно необходимо замазать бак и все дверцы асбестом.

1. С 15 по 18 ряды стенки выкладываются в половину кирпича и под углом. Так начинается формирование разделительной стены, где каждый последующий кирпич будет закрывать стык в шахматном порядке.

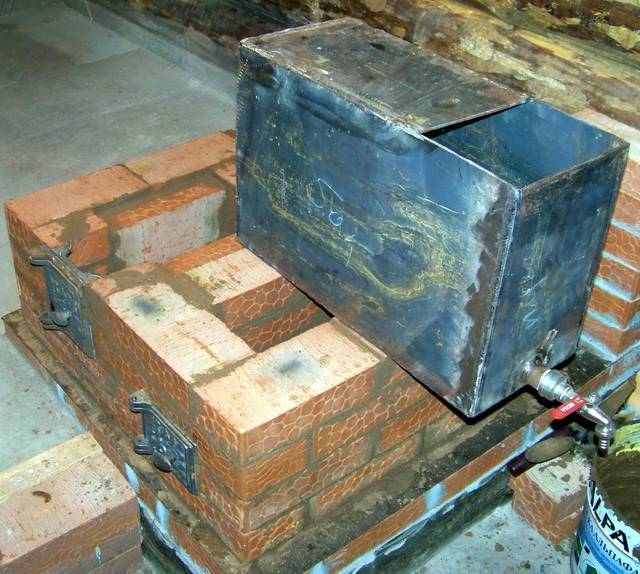

1. В девятнадцатом ряду монтируется дверца, выводящая пар. Перед укладкой 20-21 рядов на кирпичи выкладываются стальные полосы, чтобы усилить крепление (именно сюда будет установлена емкость с водой). Далее всю емкость зашивают кирпичами, можно даже неполными частями или остатками.

Общие рекомендации

Для кладки печи рекомендуется использовать т.н. шамотный кирпич, в состав которого входит огнеупорная глина

Такой кирпич выдерживает даже самый высокие температуры и не лопается при попадании на него воду
К тому же, декоративные характеристики вне всяких похвал.

Собираясь возводить кирпичные печи для дома, чертежи с порядовками и безопасная эксплуатация – самое важное, на что вы должны обратить внимание.

Минимально допустимое расстояние от трубы до деревянной поверхности – 10 см;

Зазор между крышей и печной трубой должен быть изолирован листом металла;

Площадь перед печкой изолируется аналогичным листом.

Как сделать Буслаевскую печь

Буслаевская печь (шведка) – конструкция, идеально подходящая для небольших домов, дач и загородных коттеджей. От классической русской печи отличается тем, что присутствует встроенный в нее кухонный очаг и вытяжка.

Изготовить такую печь для дома помогут чертежи с порядовкой и описанием каждого этапа.

Необходимые материалы и инструменты:

• полнотелый кладочный кирпич (красный) 382 штуки;
• огнеупорные кирпичи – 43 штуки;
• дверцы для топки и поддувала;
• плита чугунная со съемными конфорками 70 х 40 см;
• духовой шкаф – 20 х 30 х 50;
• задвижки;
• колосник;;
• 2 метровых уголка 4,5 х 4,5 см;
• 4 метровых полосы 4 мм;
• 4 полосы 25 см толщиной 2 мм;
• 1 полоса 35 см толщиной 3 мм;
• металлический жаропрочный лист 30 х 28 см;
• чугунная плита;
• кельма (мастерок) – для укладки раствора;
• расшивка;
• молоток-кирка;
• лопата для раствора;
• скоба;
• правило
• трамбовка;
• швабровка.

Схема Буслаевской печи

Фото 6 Схема Буслаевской печи

В видео подробная информация о порядовке и закладке каждого ряда

Видео 2 Подробная инструкция по кладке печи

Фото 7 Печь с изразцами

Кладка печей своими руками — шведка порядовка

Традиционно печь шведка своими руками собирается из керамического красного кирпича, причем материал, бывший в употреблении, тут категорически не подойдет. А вот шамотный кирпич подойдет для топки.

Кроме того, еще до начала работы придется подготовить такие основные элементы печи, как:

• поддувало,
• духовка,
• топочная конструкция,
• колосники и задвижки,
• дверцы под прочистку,
• а также стальную полоску.

Причем необходимое для работы количество материалов для каждого конкретного случая будет определяться габаритами и вариантом порядовки печи.

кладка печей шведка В любом случае фундамент должен быть чуть больше габаритов будущей печи. Для него используется бетон, который послойно заливается между битым кирпичом и щебнем. После заливки последнего слоя, в обязательном порядке прокладывается слой гидроизоляции. Только после этого можно начинать выполнение кладки кирпичей порядовки, смотрите чертежи и схемы.

Строительные материалы для мини печи

Предварительно нужно заготовить глину. Для этого её заливают водой и оставляют так примерно на сутки. Можно процесс и ускорить, для этого тщательно вымешивать её каждые пять-семь минут, желательно с помощью дрели-миксера, в течение часа. Процедить через сито. Песок также предварительно нужно просеять.

Чтобы сложить отопительную мини печь, которая займёт площадь 0,4 кв. метра, понадобится:

• 20 литров раствора;
• 60 штук печного красного кирпича;
• 38-40 штук шамотного кирпича;
• дверка топки;
• дверка поддувальная;
• колосниковая решётка;
• варочная панель;
• задвижка дымохода.

Дверки, решётка и варочная панель должны быть чугунными.

Если обходиться без шамотного кирпича, тогда это будет модель мини печки на дровах, а не на угле. Красный кирпич даже самого высокого качества от высоких температур, которые создаёт угольное топливо, со временем разрушится. В целом, чтобы сделать мини русскую печь своими руками, необходимо просто придерживаться рекомендаций.

Печь своими руками

Ранее она была в каждом доме, теперь же печь можно считать изюминкой и национальной экзотикой. Но это очень удобная и функциональная вещь, которая может сочетать отопление, варочные поверхности, духовой шкаф и тёплую лежанку, при этом имея прекрасный дизайн.

Если украсить печь облицовкой изразцовой плиткой или кафелем, то печь превратиться в центр интерьерной задумки дома. Такую печь можно сделать своими руками.

Порядовки — подробная схема кладки печи из кирпича

Порядовки печей из кирпича можно раздобыть бесплатно, а это уже почти полдела. Ведь порядовка – это точная инструкция для размещения каждого кирпичика. Единственное что вам пригодится, так это небольшой опыт каменщика. Но кто из проживающих в частном доме хотя бы раз не сталкивался с кладкой кирпича? Стены, сараи, мангалы, заборы…теперь и печь.

Чтобы дом был обогрет как следует, нужно произвести расчёт под конкретное помещение, основываясь на показателях теплоотдачи планируемой печи. Печь должна быть такой мощности, чтобы можно было спокойно выдерживать ночь до следующей топки.

Самостоятельно сделать такие расчёты очень сложно, но можно воспользоваться данными И.В. Кузнецова. который рассчитал среднюю тепловую мощность единицы поверхности печи. Так, средней печи 1,5х1,5х2,5 м должно хватить для отопления площади до 100 кв. м.

От этого легко оттолкнутся и рассчитать размеры печи для вашего дома.

Выбираем конструкцию печи – русская, кузнецовка, голландка или шведка

Когда мы определились с примерными размерами печи нужно выбрать необходимый вариант печи, который вы будете класть. Большое количество подробных схем русских печей — от малых до больших можно найти на сайте. Огромной популярностью пользуются колпаковые печи Кузнецова и так называемые голландки или шведки .

Кузнецовки знамениты своей особой конструкции, позволяющей тёплым и холодным газам двигаться так, что КПД печи достигает порой 90–95%. Кроме того, практически полное отсутствие сажи и соответственно минимальный уход за печкой. На сайте самого автора можно найти до 150 схем разных вариантов кладки.

Также в наших краях популярны «шведки», но иногда её именуют «голландкой», хотя это не совсем верно. Поскольку шведка — это самостоятельная отопительно-варочная печь. тогда как голландки использовались только как отопительное дополнение.

Выбор «шведки» хорош и тем, что это по-настоящему печной универсал:

• На ней готовят пищу.
• Обогрев.
• Возможность встроенного духового шкафа.

Рассмотрим, как сделать такую печь своими руками.

Расчёт основных параметров

Прежде чем выбрать рабочий проект отопительного прибора, необходимо сделать предварительный расчёт согласно параметрам конкретного помещения. Наиболее точным методом является определение размеров исходя из теплоотдачи печи. Чтобы не вдаваться в сложные выкладки, для хорошо утеплённых домов используют упрощённую схему расчёта, предложенную И. В. Кузнецовым. Этот способ использует усреднённую тепловую мощность, снимаемую с одного квадратного метра поверхности агрегата (ТМЕП). Для обычной топки берут значение 0.5 кВт/кв. м, а при необходимости интенсивного нагрева, которое возникает при сильном похолодании — до 0.76 кВт/кв. м.

В принципе, уже этих значений достаточно для того, чтобы подобрать подходящий проект из тех, которые можно найти в свободном доступе. Если же имеющиеся варианты по какой-либо причине не подходят, то потребуется рассчитать параметры основных элементов печи и спроектировать собственную конструкцию.

Топка

Размеры топки определяют исходя из максимального объёма топливной закладки. При этом количество горючих материалов рассчитывают, используя их теплотворную способность и удельный вес, ориентируясь на требуемую мощность. Объём топливника должен быть больше полученного значения в 2–3 раза, что позволит перетапливать печь при экстремально низких температурах.
Рассчитывая размер топочной части, необходимо учитывать, что максимальная закладка не должна превышать 2/3 объёма камеры сгорания. Кроме того, размеры топки и всех её составляющих надо подогнать под размер используемых для кладки печи кирпичей. В своих расчётах можно использовать специальные таблицы, разработанные с учётом необходимости обогрева помещений различной квадратуры.

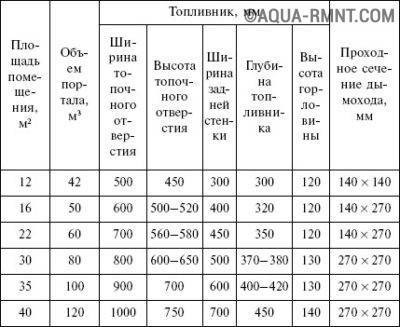

Таблица расчётов основных элементов кирпичной печи

Зольник

Высота зольника зависит от типа используемого топлива. Для малозольных горючих материалов типа угля или торфобрикетов эту величину принимают равной 1/3 высоты топливника. Если же печь будет топиться дровами или пеллетами, то высоту зольной камеры необходимо уменьшить до 1/5.

Печная труба

При расчётах дымохода следует учитывать, что место его установки должно соответсвовать СНиП

В отличие от газового отопительного оборудования, дровяные печи не требуют большой тяги, поэтому лучшей формой дымового канала будет прямоугольник. При расчёте печной трубы учитывают, что сечение поддувала не должно превышать площадь её газохода, при этом все значения подгоняют под размеры стандартного кирпича. Поскольку точное проектирование требует оперировать множеством данных и параметров, то лучше всего воспользоваться одной из специальных программ. Тем не менее для наиболее распространённых случаев (отсутствие изломов дымового канала, вертикальный ход, прямоугольное сечение, высота от 4 до 12 м) можно воспользоваться усреднёнными значениями для печей мощностью до 14 кВт:

• Менее 3.5 кВт — 140х140 мм.
• 5 – 5.2 кВт — 140х200 мм.
• От 5.2 до 7.2 кВт — 140х270 мм.
• От 7.2 до 10.5 кВт — 200х200 кВт.
• 5 – 14 кВт — 200х270 мм.

Для расчёта количества необходимого материала лучше всего использовать специальные таблицы. Ниже приводим одну из них.

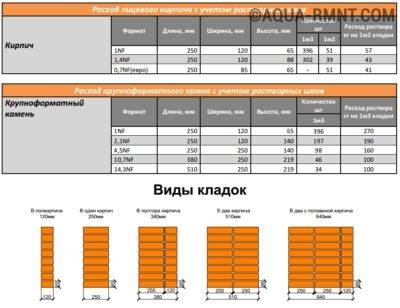

Расчёт количества кирпичей

Конструктивные элементы печей

Любая кирпичная печь, какой бы она конфигурации не была и какую кладочную схему не использовала, включает в себя несколько общих конструктивных элементов, которые будут присутствовать во всех моделях.

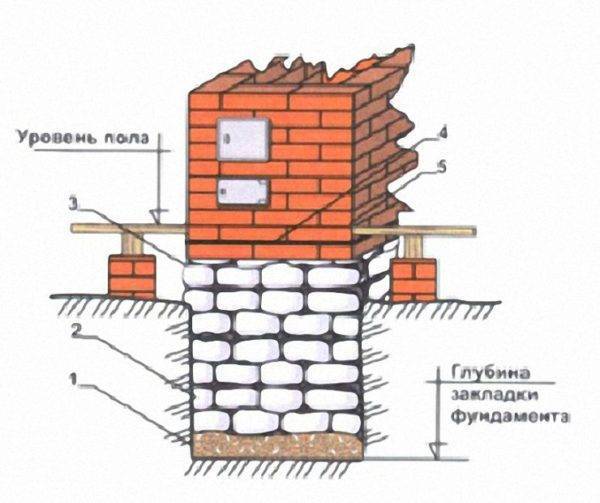

Фундамент

Основание всего устройства печи, на который она опирается. В зависимости от типа и размеров, печь из кирпича может достигать веса двух-трёх тонн. Такую большую нагрузку нельзя распределять на полы. Ни столбчатый, ни свайный, ни ленточный фундамент не предполагают такой нагрузки. Единственным вариантом, когда можно обойтись без сооружения специального основания, является плитный монолит. В остальных случаях фундамент под печь должен быть сооружён отдельно от существующего. Связывать их между собой не рекомендуют, так как разность в нагрузке может в дальнейшем привести к деформации.

Печь будет самым тяжёлым предметом в доме, поэтому и фундамент должен соответствовать

Массив

Массивом называют «тело» печи, которое, в свою очередь, подразделяется на несколько частей. Поверх фундамента после гидроизоляционного слоя возводится основание — оно отделяет его от топки и состоит из нескольких сплошных слоёв кирпича. Они защищают нижнюю часть печи от перегрева, при этом прогревая полы. Над основанием строят топливник — ту часть, где будет происходить процесс сгорания дров или угля.

Топливник состоит из топочной камеры и поддувала, каждая из этих частей снаряжается дверцей соответствующего размера. Через топочную дверку загружаются дрова, а через поддувальную — выгребается сажа, зола и пепел, а также создаётся тяга. Топочную камеру и поддувало (его ещё называют зольником) разделяет колосниковая решётка. Именно не ней лежит загруженное топливо. Воздух, проходя через поддувало, раздувает пламя снизу, а тепло и продукты горения вылетают в дымоход. Колосниковую решётку делают из толстого чугуна, чтоб она выдерживала долговременное воздействие высоких температур.

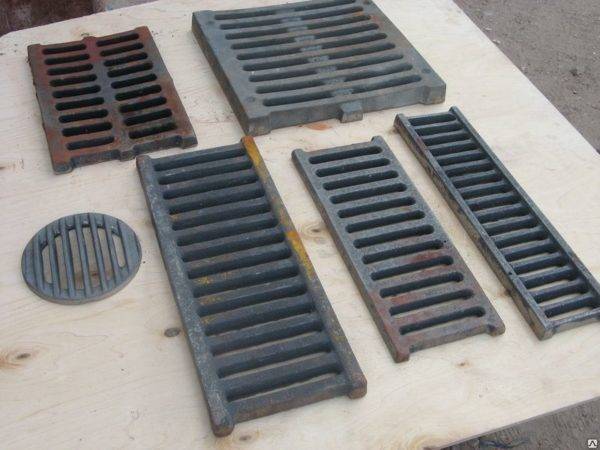

Хорошая колосниковая решётка — это чугунное литьё

Дальнейшая конфигурация зависит от типа печи. Она может быть оборудована варочной панелью, духовым шкафом, конфорками, а также тёплыми нишами или лежанкой (полатями). Многие из этих функций могут совмещаться в одном устройстве. Вывод горячих газов и тепла от топки к дымоходу выполняется по каналам, их схемы разнообразны.

Видео — Подробная кладка печи из кирпича

Если печь кладут лишь для готовки, то каналы выкладывают так, чтобы после нагрева варочной поверхности и духовки тепло свободно ушло в дымоход. Отопительная печь не имеет приспособлений для приготовления еды, зато снабжена несколькими дымооборотами. Раскалённый воздух, проходя по ним, сильнее нагревает саму печь, которая отдаёт тепло в помещение. Наибольшее распространение получили комбинированные печи, где приспособления для готовки соединяются с изогнутыми каналами или печной грубой. Такую печь располагают в середине дома, чтобы в каждую комнату выходила часть печного массива.

После того, как воздух и угарные газы огибают все извивы каналов, они выводятся в дымоход — трубу, которая выходит наружу. У кирпичных печей труба также делается кирпичной, а вывод её чаще всего осуществляют через крышу. Сейчас большое распространение получили сборные дымоходы круглого сечения на замках.

Сделаны они по принципу сэндвича: между внутренней и наружной трубами разного диаметра проложен слой плотного термостойкого утеплителя. Такая труба очень проста в монтаже и чистке: замковые соединения разбираются, засорённый участок очищается, потом вся система собирается заново. Правда, для соединения кирпичной печи с таким дымоходом потребуется переходник.

При переходе через перекрытия дымоход обкладывают минватой

Печь для дома из кирпича своими руками процесс кладки и фото печей

Перед началом кладки печи уделите должное внимание поиску места для ее размещения. К примеру, если агрегат будет размещен посреди помещения, он сможет отдавать гораздо больше тепла, прогреваясь со всех сторон и равномерно нагревая воздух вокруг

Если разместить печь у стенки (а такой вариант используется чаще всего), у пола будет постоянно «гулять» холодный воздух. Поэтому в данном отношении вам нужно принять решение самостоятельно.

Предварительно определите место установки топочной дверцы. Этот элемент нужно устанавливать так, чтобы в дальнейшем вы могли максимально удобно и быстро загружать топливо в печку, не разнося мусор от дров или угля по всему дому. Обычно топочная дверца размещается со стороны кухни или какого-то малопосещаемого помещения.

Готовая кирпичная печка будет иметь достаточно внушительный вес. Чтобы устройство стояло максимально надежно и долго, для него нужно подготовить индивидуальный бетонный фундамент.

Особенности конструкции печи

Традиционные кирпичные печи имеют достаточно простую конструкцию. Однако кажущаяся на первый взгляд простота позволяет добиваться очень высоких показателей производительнос ти и эффективности.

Главными элементами корпуса кирпичной печи являются топливник и дымоход. Варочные печи дополнительно комплектуются плитами и/или духовками, также возможна установка бака для подогрева воды.

Схема русской печи

Топливник – это главная часть печного агрегата. Именно в топливник загружаются дрова или другое используемое для обогрева топливо. Топливник может иметь самые разнообразные размеры. При определении подходящих габаритов нужно учитывать несколько важных факторов, таких как:

• вид используемого топлива. Если вы будете топить печь дровами, сделайте топливник высотой 50-100 см;
• требуемая производительнос ть;
• необходимый объем.

Для обустройства топливника используйте огнеупорный кирпич. Толщина стенок рассматриваемой конструкции не может быть меньше половины кирпича.

Дымоход также относится к числу главных элементов любой отопительной печи. Дымоход предназначен для отведения топочных газов с различными вредными включениями, образующимися в процессе работы печи.

Правила устройства печной трубы из кирпича

На стадии проектирования дымохода старайтесь продумывать все так, чтобы его конструкция имела минимальное число изгибов и поворотов. В идеале дымоход должен быть полностью вертикальным. Любого рода изгибы приведут к ухудшению тяги и снижению эффективности обогрева помещения.

К числу важных элементов конструкции кирпичной печи относится камера зольника. В этом отсеке будет собираться зола. Также через зольник обеспечивается подача воздуха внутрь агрегата, к топливу. Зольниковая камера обустраивается под решеткой колосника и снабжается собственной дверцей. Традиционно высота зольника составляет 3 кирпича.

Назначение печи в доме

Они бывают нескольких видов. Раньше, когда для приготовления пищи пользовались открытым огнем, в доме могло быть две печи – одна для готовки, другая отопительная. В небольших домах выкладывали универсальные конструкции, одновременно пригодные для бытовых нужд и обогрева. Такие печи строились вместе с домом и располагались между смежной стеной, давая обогрев на две комнаты. Схема довольно сложная и процесс ее воплощения в жизнь трудоемкий, но и удобства очевидны. Существовала возможность (специально для летнего времени года) чтобы топилась только плита. Это значительно облегчало жизнь, ведь такой атрибут в доме нуждался в постоянном уходе.

Заключается он в комплексе мероприятий, проделываемых ежедневно или один-два раза в год. При интенсивном пользовании, грубка нуждается в чистке от скапливаемой золы. Ее большое количество будет препятствовать нормальной циркуляции воздуха, отчего дрова будут сгорать не полностью.

Еще одним нюансом в пользовании кирпичной печи является растрескивание ее отделки. Опытные пользователи советуют не перегревать поверхность. Нормальной температурой считается 17-18 градусов, а особенности кирпича позволяют сохранять влагу внутри помещения. Такой микроклимат дает только использование печи, другие отопительные приборы часто пересушивают воздух, и более низкие температуры заставляют ощущать в помещении сырость и прохладу.

Основные типы печей

Прежде чем приступать к самостоятельной кладке печи ознакомьтесь с особенностями существующих разновидностей подобных агрегатов. Печки бывают:

• отопительными. Предназначены исключительно для обогрева. Такие печи имеют предельно простую конструкцию и выкладываются в кратчайшие сроки и с наименьшими усилиями по сравнению с конструкциями других типов;
• отопительно-варо чными. Самый популярный и востребованный вариант. Одновременно обогревают дом и позволяют готовить пищу;

Также существуют усовершенствован ные разновидности отопительно-варо чных печей со встроенной кухонной плитой или даже полноценным духовым шкафом.

Кладка голландки своими руками

В отдельную категорию относятся печи-камины. Это отличный вариант для современного частного дома. Подобные конструкции прекрасно справляются с задачами обогрева помещений и имеют привлекательный внешний вид. Правильно выложенная и отделанная печь-камин станет достойным дополнением интерьера как маленького загородного домика, так и дорогой частной виллы.

Такими бывают каменки

Схемы современных печей различают их не только по предназначению, но и по особенностям формы. Чаще всего в частных домах устанавливаются агрегаты прямоугольной и квадратной формы. Но при желании вы можете выложить круглую печь. Конкретный вариант подбирайте с учетом особенностей помещения и своих собственных предпочтений.

На рисунке изображена простейшая кирпичная печь для обогрева и приготовления пищи

Печь, конечно же, можно выложить своими руками и многочисленные схемы помогут вам сделать это в кратчайшие сроки. Однако при выполнении такой работы помните, что любая печь, вне зависимости от ее назначения, формы и прочих характеристик должна в полной мере отвечать действующим нормам пожарной безопасности.

Разновидности печи-груба

Груба (или грубка) — один из вариантов русско-голландской печи. Появившиеся в России более 200 лет назад, «голландки» зарекомендовали себя как экономичный и надежный отопительный агрегат, занимающий мало места в доме. Однако отечественные печники, решив расширить функционал существующей конструкции, добавили к нему еще и лежанку. Первоначальная модель претерпела существенные изменения: высота и расположение лежанок постоянно менялось, совершенствовались материалы, грубка стала выполнять не только отопительно-варочные функции, но и украшать дом, играя роль своеобразного камина.

Решить, нужна ли в доме именно груба, или стоит присмотреться к другому варианту, можно только после тщательного взвешивания всех плюсов и минусов рассматриваемой конструкции.

• грубу строить проще, чем большинство известных печей канальной мощности. Этим можно заниматься как во время процесса возведения дома, так и в уже благоустроенном помещении. Не требуется никаких масштабных строительных работ или переделок;
• затраты на материалы «по карману» практически любому человеку;
• печка проста в эксплуатации, компактна и занимает мало места;
• ее внешний вид зависит от вкуса хозяина, который по своему желанию подбирает форму и размер кирпичей, цвета штукатурки и дизайн составных элементов;
• благодаря установленной варочной панели, на грубке легко готовить.

теплоэффективность такой печки чрезвычайно мала: она может прогреть помещение, площадью всего лишь Если владелец непременно захочет использовать грубку для обогрева помещения большего размера — его неприятно удивит количество уходящего растопочного материала.

Пристройка обогреваемой лежанки — еще один плюс грубки. Но такой вариант возможен только при отоплении дровами. Уголь нагревает поверхность лежанки слишком сильно.

Виды допустимых конструкций:

Прикрепление щитка снаружи позволяет придать печи более декоративный вид, сделав ее похожей на камин. Если работа будет выполнена аккуратно, с использованием изразцов или декоративных керамических плиток, такая печь придаст комнате особый шарм. Но это будет весьма затратная работа: и по прилагаемым усилиям, и по объему материалов. Такую печь сложнее и тяжелее сложить, устройство фундамента обязательно. В качестве отопительного материала подходят как дрова (до так и уголь (до Однако тепловая мощность такого агрегата значительно больше, чем у печи со встроенным щитком.

Со встроенным в основу щитком

Внешне она похожа на обычную варочную плиту. Такой агрегат легче построить, а материалов тратится в разы меньше по сравнению с первым вариантом. Это компактная печка небольших размеров, количество тепловой энергии которой ограничено всего Поэтому это вариант подходит только для помещений, в которых живут с весны по осень, а в зимний период посещают эпизодически. Грубку можно построить без фундамента, но несущая способность пола при этом должна быть от 500 кгс/кв.м.

Какой раствор использовать для кладки

От качества кладочного раствора напрямую зависит надежность и долговечность готовой печи. Кладка будет вестись с использованием раствора на песчано-глиняной основе.

В приготовлении раствора нет ничего сложного. Возьмите глину, залейте ее водой и размочите. Просейте смесь через сито, а затем размешайте в «глиняное молоко». В завершении добавьте некоторое количество воды, чтобы получить достаточно вязкий и пластичный раствор.

Помните, от правильности приготовления кладочного раствора напрямую зависит надежность и прочность печи. Сделаете все как нужно – печь будет эффективно обогревать ваш дом в течение долгих лет. Нарушите технологию или решите сильно сэкономить на материалах – тепловой агрегат вряд ли сможет полностью раскрыть свой потенциал и простоять в течение хоть сколь бы то ни было долгого срока.

Раствор, используемый для кладки печи

Как сделать печь-грубу своими руками

Печь состоит из следующих частей:

• Топочник — рабочая камера, в которую загружается топливо. Оборудуется дверцей.
• Поддувало — камера, пристраиваемая ниже топки. Служит для улучшения тяги. Здесь также прикрепляется дверца для регуляции подачи воздуха. Между топочником и поддувалом устанавливается колосниковая решетка.
• Дымоход — труба для отвода углекислого газа из жилья. Оснащается дверцей для чистки сажи и заслонкой.
• Дымооборот (конвектор) — вертикальные (иногда горизонтальные) каналы, по которым проходят горячие газы из топочника. Они соединяют топливник с дымовой трубой и накапливают тепловую энергию.

Топка, щиток и дымоход

Главные отличия грубы от плиты на твердом топливе – более мощная топка и отсутствие в топочной части перевала (дымового зуба). Зуб задерживает горячие газы под варочной поверхностью, что в летней плите позволяет уменьшить расход топлива на приготовление пищи. В грубе он не нужен, т.к. избыточное тепло будет израсходовано на отопление.

Более мощную топку печь грубка должна иметь потому, что щиток оказывает дополнительное сопротивление току дымовых газов. Дымоход с усиленной тягой тут не поможет: газы в щитке сразу расширятся, остынут. Их тепловая энергия перейдет в механическую, которая успешно вылетит в трубу. Образно говоря, топка с дымоходом в печи со щитком работают по принципу тяни-толкай, и «толкай» здесь – топка большей мощности. Именно этим объясняются особые требования к топке и печной фурнитуре грубок, см. далее.

В зависимости от назначения грубы отопительные щитки для них выполняются разных типов. Схемы отопительных щитков к печам даны на рис. ниже; топливная часть везде показана условно.

Схемы отопительных щитков к печам

1. Последовательный ход с короткими вертикальными каналами. Наименее материалоемок и наиболее прост для постройки. Сопротивление току газов наибольшее. Компактность и теплоэффективность печи средние. Чаще все применяемая схема;
2. Последовательный ход с горизонтальными каналами. Массогабариты печи те же, что и в пред. случае, но построить щиток с горизонтальными каналами гораздо сложнее. Сопротивление току газов прим. в 1,5 раза меньше. Как следствие – теплоэффективность печи выше. Возможно устройство лежанки, т.е. верхний канал греется не сильно;
3. Последовательный ход с длинными вертикальными каналами. Теплоэффективность как у щитка с горизонтальными каналами, технологическая сложность – как у щитка с короткими вертикальными каналами. Занимает наименьшую площадь, но требует много материалов и хорошего фундамента (см. далее) вследствие большого удельного давления на опору. Оптимальный вариант для домовой отопительной печи на 2-3 комнаты, см. далее;
4. Параллельный ход. Наивысшая теплоэффективность, наименьшая масса на единицу тепловой мощности. Занимаемая площадь и технологическая сложность наибольшие. Возможно использование с топкой уменьшенной мощности. Оптимум для пристройки к существующей плите без ее переделки.

Примечание: бывают еще щитки последовательно-параллельной схемы или шахматные. Самые сложные, но и самые легкие, сопротивление току газов оказывают наименьшее. Единственно возможный вариант для грубы в дом с отапливаемой мансардой, см. далее.

Материалы для печи

Чтобы была сделана грубка своими руками, потребуется подготовить материалы. Все комплектующие для изготовления печи с лежанкой старайтесь брать хорошего качества, ведь конструкция будет служить вам не один год.

• Кирпич керамический. Это будет облицовкой изделия. Берите без сколов и одного цвета. Он есть различной конфигурации, поэтому сначала стоит составить чертеж изделия и решить, какой внешний вид оно будет иметь. Вместо облицовки печи с лежанкой может быть использована декоративная или обычная штукатурка. Если будет использована штукатурка, потом поверхность может быть окрашена.
• Кирпич огнеупорный. Он способен выдерживать высокие температуры. Просчитайте, какое количество потребуется для изготовления топочного отделения своими руками.
• Глина и песок потребуются при изготовлении раствора для кладки конструкции.
• Шамотный порошок будет использован как добавка к раствору.
• Колосники. Желательно брать выполненные из чугуна. Металлические, при использовании угля, очень быстро прогорят.
• Дверка топочная.
• Дверка для поддувала.
• Задвижка дымовая.
• Для гидроизоляции следует взять рубероид.

Ещё более простой вариант печки

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.

Рисунок 4. Простейший вариант печи из кирпича

Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.

Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.

Рисунок 5. Порядовка самой простой кирпичной конструкции

Рисунок 6. Процесс кладки Рисунок 7. Готовая мобильная печь из кирпича

Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.

Рисунок 8. Схема устройства простой печки

Рисунок 9. Г-образная печка

На создание этой конструкции тоже потребуется 20-30 кирпичей. Такой вариант можно осилить самому за пару часов, если навыки каменщика отсутствуют напрочь. Специалисту сооружение подчинится за считанные минуты.

Преимущества простейших печных конструкций

• очень высокая скорость монтажа – от дня до нескольких минут;
• не требует фундамента; печку можно сложить где угодно; а если не использовать связующую смесь, печка выходит разборной и легко перемещается;
• в качестве топлива – всё, что горит: поленья, ветки, шишки, стебли кукурузы, листья, ДСП, остатки мебели и т. п.;
• топливный расход в несколько раз меньше, чем, к примеру, в случае с буржуйкой;
• самый простой вариант – без использования глины – позволяет получить большую теплоотдачу, чем от костра; поэтому подобные конструкции – находка для тех, кому не хочется постоянно поддерживать костёр в походе;
• почти полное отсутствие задымления – топливо сгорает с минимумом отходов;
• температура кирпичей достигает 1000 градусов – хороший обогрев и быстрое приготовление пищи обеспечены.

Особые требования

Повторимся: достоинства грубы – компактность и возможность постройки в существующем доме без производства капитальных строительных работ. Но поместить более мощную топку в строении печи в общем тех же размеров не так-то просто, от чрезмерной тепловой нагрузки оно все быстро придет в негодность. Если не соблюдены особые требования к:

• Фундаменту печи.
• Кладочным растворам.
• Способам кладки строения печи.
• Выбору и способам установки печной фурнитуры.

Конструкция фундамента под грубу дана на рис. Щебневая подушка без песчаной подсыпки перед заливкой выравнивается в горизонт. Заливочный раствор М150 – цемент М300 и песок 1:2. Зазор между бутовым фундаментом и настилом пола – 30-40 мм. Не забудьте обрезанные лаги подпереть! Оставление их концов висячими – распространенная, но грубая ошибка. Размеры фундамента в плане должны выступать на контур печи не менее чем на 100-150 мм.

Устройство фундамента печи-грубы

Примечание: кирпичная постель на фундаменте под печь выкладывается с перевязкой в рядах и между рядами так же, как первые 2 ряда кладки строения печи, см. далее.

Чтобы сложить грубу, используются растворы 3-х видов, см. рис. ниже. Постель на фундаменте и дымоход выкладываются на известковом растворе как сочетающем в себе достаточную тепло- и влагостойкость, но бут нужно укладывать только на вполне влагостойком цементно-песчаном растворе. Песок на глиняный раствор весьма желательно брать горный или овражный, с шероховатыми зернышками. Обычная глина – покупная печная, гарантированной жирности и, главное, чистоты. Самокопаная глина, доведенная до нужной жирности песком, на кладку грубы мало пригодна.

Составы кладочных растворов для печи-грубы

Для кладки грубы используется печной и, если порядовкой (см. далее) предусмотрено, шамотный кирпич; красный рабочий пригоден высшего качества – светло-красного цвета (вполне отожженный), без пятен пережога, перекоса и вспучивания. Кирпич сухой формовки непригоден абсолютно. Кладка строения грубы ведется по след. правилам:

• Если вы печник неопытный, каждый ряд кладки сначала выкладывается на сухую; обнаруженные дефекты подрезки/обкалывания кирпичей устраняются.
• Каждый кирпич перед укладкой на раствор замачивается до прекращения выделения пузырьков воздуха. Бухать все кирпичи в бочку огулом нельзя!
• Слой раствора 5 мм наносят на постель и тычок укладываемого кирпича.
• Укладываемый кирпич плавным движением чуть с наклоном кладут и придвигают к предыдущему, чтобы в шве не осталось воздушных пузырей.
• Кирпич прижимают, пока шов не сойдется до 3 мм; пристукивать нельзя!
• Между шамотной и обычной кладкой начальный шов 8-10 мм; после прижима – 6 мм.
• Шов между кирпичами и металлическими закладными деталями (см. далее) – 10 мм.
• Выдавившиеся из шва излишки раствора снимаются кельмой (мастерком).
• Обнаруженные после уборки лишнего раствора выемки в швах заполняются раствором вдавливанием без поперечных движений, но не затиранием!

Предпочитающие учиться наглядно видеоурок по кладке отопительно-варочных печей могут посмотреть ниже:

Видео: кладка отопительно-варочной печи

Неправильная установка печной дверцы

Фурнитура и колосники для грубы нужны чугунные литые; дверцы и задвижки – с установочной юбкой и отверстиями в ней под диагональные проволочные усы. Фурнитура стальная сварная или чугунная с проушинами под прямые усы (укладываемые вдоль соотв. стены печи) в данном случае непригодна. Однако ставить дверцы/задвижки так, как на рис. справа, в грубу нельзя; это вообще не по печным правилам. Для дачной голландки на 2,5 кирпича в плане, которую топят раз-два в сезон, может быть, и пойдет, но не для грубы.

Нужно, во-первых, обжать усы (проволока – оцинкованная 2-3 мм) накруткой так, чтобы не шевелились. Прижмите сначала не натуго, поставьте на нужный угол (от дальнего конца уса до внутренней стороны кладки должно остаться не менее 12 мм). Затем аккуратно затяните, потрясите дверцу/задвижку слегка. Не уехали? Годится. Затем, во-вторых, нужно плотно обмотать юбку асбестовым шнуром (или из базальтового волокна), и вот только теперь ставить на место. Об установке в печь фурнитуры тоже можете посмотреть следующие видео.

Основные этапы и важные особенности кладки печи

От момента заливки фундамента до начала строительства должно пройти 3-4 недели. За это время основание наберет необходимую прочность и сможет выдержать вес кирпичной печи. Рассматриваемая работа требует максимальной ответственности и сосредоточенност и со стороны исполнителя. Любые ошибки могут привести к непоправимым последствиям, поэтому заранее настройтесь на работу и выделите достаточное количество времени для ее выполнения.

Печь из кирпича своими руками

Кладка печи осуществляется в несколько этапов.

Первый этап. Выложите из кирпича зольник и нижнюю часть первого колпака. Кладку выполняйте с использованием рассмотренного ранее песчано-глиняног о раствора.

Второй этап. Установите в кладку дверку зольника. Для фиксации дверцы используйте оцинкованную проволоку.

Установите в кладку дверку зольника

Третий этап. Установите над камерой зольника колосниковую решетку.

Установите над камерой зольника колосниковую решетку

Четвертый этап. Смонтируйте топку. Обложите внутреннюю часть этого отсека огнеупорным кирпичом. Кирпичи выкладывайте «на ребро». На этом этапе нужно использовать специальный кладочный раствор. Готовится он так, как и стандартный, но вместо простой глины берется огнеупорная, т.е. шамотная. Закрепите дверцу топочной камеры при помощи стальной пластинки и уже знакомой вам проволоки.

Пятый этап. Продолжайте стандартную кладку, пока не дойдете до 12-го ряда. Дойдя до этого ряда, перекройте топочную камеру и ровно уложите плитку с конфорками. Данная плита должна быть изготовлена из чугуна. Ровность укладки контролируйте с помощью строительного уровня.

Шестой этап. Выложите первый колпак. Он возводится в левом краю печки. На этом же этапе обустраивается канал для летнего хода.

Седьмой этап. Установите плиту и выложите стенки отделения для варки. Ведите выкладку упоминавшегося ранее нижнего колпака.

Восьмой этап. Установите задвижку для упоминавшегося канала летнего хода. Эта задвижка размещается во внутреннем углу отделения для варки.

Девятый этап. Ведите кладку до 20-го ряда. Дойдя к этому ряду, перекройте отделение для варки и первый колпак. Обязательно оставьте в сплошной кладке необходимое число отверстий для летнего хода и подъемного канала, а также отдушины отсека для варки. Кирпичи размещайте на уголках из стали – так вы обеспечите более высокую прочность и надежность печки.

Десятый этап. Закройте портал варочного отделения распашными каминными дверками. Лучше, чтобы дверцы имели вставки из жаропрочного стекла. Такое решение позволит вам следить за процессом горения топлива и любоваться пламенем.

Одиннадцатый этап. Установите прочистные дверцы для удобного удаления сажи. Для установки выбирайте такое место, к которому вам будет проще всего добираться.

Двенадцатый этап. Выложите стенки колпака почти до верхнего края стенного проема. Вверху перекройте печку парой рядов кирпичей. Просвет между верхом печки и перемычкой заполните минватой. Благодаря этому будет обеспечена дополнительная теплоизоляция и несколько увеличена эффективность обогрева.

Тринадцатый этап. Выложите декоративный поясок по верхнему периметру агрегата.

Четырнадцатый этап. Приступайте к устройству дымоотводящей трубы. Лучше, чтобы дымоход был кирпичным. Такая конструкция прослужит гораздо дольше тех же металлических либо асбестовых труб.

В завершении вам останется лишь выложить до конца дымоход и выполнить при желании внешнюю отделку печки. Самый простой вариант – оштукатуривание. В остальном же ориентируйтесь на собственные предпочтения и доступный бюджет.

Таким образом, укладка печки хоть и не является простым мероприятием, но его вполне можно выполнить своими руками. Достаточно попросту разобраться в технологии и во всем следовать инструкции. Помните, материалы для работы должны быть самыми качественными. А проверенные годами схемы печей позволят вам самостоятельно возвести агрегат, который будет долгие годы качественно отапливать ваш дом безо всяких проблем и нареканий.

Кладка печи своими руками — как сложить печь правильно

Наличие печной конструкции или камина – обязательный атрибут каждого загородного дома или дачной постройки и это несмотря на наличие новейших технологий, которые появились в сфере теплоснабжения жилья. Всегда кладка печи своими руками считалась делом непростым и требующим наличия специальных навыков и, конечно же, знаний. Правда, когда имеется профессионально сделанный чертеж будущего теплоагрегата, тогда с его созданием способен справиться каждый домашний умелец.

Подготовка к кладке печи своими руками

На начальном этапе, чтобы сделать печь для дома своими руками, следует подготовить порядовку – так называется схема кладки кирпичей (подробнее: «Устройство и схемы печей для дома»). Без нее правильно создать отопительную конструкцию практически невозможно. Таким образом, можно сделать вывод, что подготовительную работу нужно выполнить со всей ответственностью.

Помимо подробной схемы порядовки, домашнему умельцу потребуются определенные материалы и изделия:

• красный и шамотный кирпич, который предназначается для кладки печей;
• глиняный раствор (предпочтительно использовать голубую глину);
• колосниковая решетка;
• дверцы – для поддувала и топки;
• чугунные задвижки;
• отопительная поверхность (если предусмотрено конструкционным решением).

Необходимо заранее подготовить инструменты, среди которых:

• емкость для приготовления скрепляющего раствора;
• штыковая лопата, чтобы рыть котлован для фундамента;
• металлическая кельма;
• шпатель;
• кисть мочальная для затирки швов;
• кирочка (молоток каменщика).

Начальный этап кладки кирпичей

Первый из рядов кладки сначала требуется как бы «примерить». Кирпичи раскладывают, соблюдая расстояние между ними, равное толщине шва, которое заполняют скрепляющим раствором. Когда становится известно место, где будут находиться угловые блоки, на кирпичи выкладывают глиняную смесь, слегка подправляя их деревянной киянкой. Такой процесс получил название «осаживание». Читайте также: «Как сложить печь голландку своими руками: чертежи».

Чтобы диагональные параметры были выдержаны, необходимо рядом с углами основания вбить колышки и натянуть на них веревку или шнурок. Этим способом можно всегда определить, где находится центр создаваемой конструкции.

При кладке первого ряда кирпичей сначала их выкладывают по периметру возводимой печи и только потом заполняют середину. Когда строятся самодельные печи отопления для дома, очень важно соблюдать аккуратность, а для этого нужно быть внимательным и во всем следовать схеме порядовки. Кривизна стен в отопительной конструкции недопустима.

Разметка будущей печи для дома

После завершения формирования первого ряда приступают к выкладке следующего, для второго ряда кирпичи сначала помещают по периметру и затем заполняют середину. При этом требуется следить за порядком кладки, отображенном на чертеже.

После завершения второго ряда в шов между рядами вбивают длинный гвоздь (примерно 8-10 сантиметров). Затем, используя строительный отвес, опускают вертикаль к каждому из углов будущей конструкции и отмечают данные точки. В них также закрепляют гвозди и к ним привязывают шнурок, свободные концы которого завязывают на потолочной балке или под потолком. Еще один раз проверяют, насколько правильно выполнена разметка отвесом.

Остальные ряды при создании отопительной кирпичной конструкции нужно выкладывать в полном соответствии со схемой порядовки. При выкладке очередного ряда очищают предыдущие кирпичи от излишков глиняного раствора, используя для этих целей мастерок. Особой аккуратности при проведении такой работы не требуется – главное, чтобы не оставались грубые наплывы. После готовности 5-6 рядов стенку дымохода протирают при помощи сухой ветоши, удаляя при этом немного засохший раствор. Читайте также: «Как правильно сложить печь своими руками – пошаговое руководство, инструкция».

Как правильно сложить кирпичи

При выполнении кирпичной кладки следует соблюдать определенные правила:

1. Возводя кирпичную печь, нужно следить за швами между блоками – они должны быть как можно более тонкими. Если положить чересчур много раствора, то он вскоре выкрошится, а отопительный агрегат станет пропускать дым в помещение, поскольку прочность стены будет ненадежной. Но вместе с тем экономить раствор не надо. Накладывать его следует столько, чтобы находясь под весом кирпича, смесь заполняла всю поверхность.
2. Нужно соблюдать привязку. Вне зависимости от выбора способа кладки кирпича, его середина должна попадать на шов ряда, расположенного ниже. Такой метод позволяет обеспечить будущему теплоагрегату достаточную устойчивость. Добиться привязки не всегда получается. Иногда схема порядовки требует уложить кирпич так, чтобы он занимал меньше места, чем половина длины верхнего блока.
3. Нельзя укладывать кирпичи внутрь дымохода стесанным боком, поскольку печь выложенная таким способом не может долго прослужить. В том случае, если внутренняя поверхность дымового канала не будет ровной, под воздействием горячего воздуха вся конструкция непременно разрушится.
4. Для обустройства печной топки следует использовать исключительно огнеупорные кирпичи, их еще называют шамотными, поскольку обычные изделия под воздействием огня могут растрескаться. Если выкладывать отопительную конструкцию из комбинированных материалов, то не используют перевязку швов. Нужно помнить, что под воздействием тепла простые и огнеупорные кирпичи расширяются в объеме по-разному и в результате конструкция может стать неустойчивой. Желательно сформировать весь ряд из огнеупорных блоков.
5. При облицовке между нею и шамотными кирпичами оставляют зазор размером 3-5 миллиметров. Читайте также: «Как выложить печи из кирпича для дома своими руками – виды печей, способы кладки».

Установка фурнитуры для печи

Сложить печь в доме – это завершить дело только частично, поскольку еще нужно смонтировать фурнитуру. До того, как устанавливать дверцу, следует проверить, насколько плотно створка прилегает к раме и ее свободный ход на шарнирах. При монтаже фурнитуры необходимо следить, чтобы не было перекосов, а крепления дверок оказались надежно зафиксированными в кирпичной кладке.

В отверстие дверцы для поддувала вставляют кусок проволоки длиной около 50 сантиметров, складывают его пополам и скручивают. Наносят скрепляющий раствор, вставляют раму двери и закладывают щели половинками кирпича. Скрученные концы проволоки заводят между кирпичами и зашпаклевывают раствором швы. Читайте также: «Печка на отработке своими руками: чертежи».

Затем монтируют решетку колосника – ее не следует слишком плотно фиксировать в стене, поскольку чугун при нагревании расширяется и кладку может разорвать. Крепить решетку нужно с зазором 5-7 миллиметров.

Дверцу топки устанавливают аналогично двери для поддувала. Но зазоры до окончательной шпаклевки необходимо проложить асбестовым шнуром. Поскольку проволока со временем становится хрупкой, вместо нее используют кляммер. Для изготовления этого элемента потребуется металлическая полоска толщиной не меньше 25 миллиметров. Ее прикрепляют к раме так, чтобы концы выступали на 10 сантиметров, при помощи болтов с гайками или заклепок.

При установке плиты кирпичный ряд, на который ее будут размещать, выкладывают без раствора. Положив варочную поверхность, на кирпичах размечают ее параметры, формируя паз размером 5-7 миллиметров. Затем кирпичи кладут на раствор. По периметру укладывают асбестовый шнур и ставят чугунную панель на предназначенное для нее место. Плита должна располагаться заподлицо с кладкой. Читайте также: «Как сделать кладку русской печи своими руками».

Источник https://sdelai-lestnicu.ru/pechi-i-kaminy/pec-na-drovah-dla-doma-iz-kirpica-instrukcia-poradovka-foto

Источник https://mr-build.ru/newteplo/grubka.html

Источник https://teplospec.com/pechi-kaminy/kladka-pechi-svoimi-rukami-kak-slozhit-pech-pravilno.html
