Как своими руками отрегулировать пластиковую балконную дверь

Если дверь перестает закрываться, начинает пропускать уличный холод, появился скрип, дверь заклинило или не работает фиксатор дверной защелки вызывать мастера-регулировщика нет необходимости. Для домашнего умельца, имеющего навыки работы с отверткой и плоскогубцами, самостоятельная регулировка балконной двери из пластика или металлопластика не представляет непреодолимой сложности. О том как отрегулировать пластиковую балконную дверь и пойдет речь в данной статье.

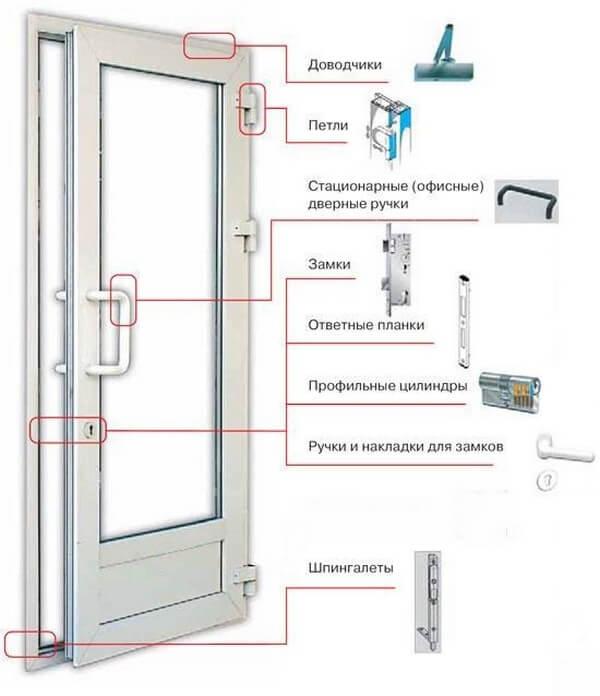

Устройство пластиковой балконной двери

Балконный дверной блок из ПВХ или металлопластика изготавливается как довольно сложная инженерная конструкция. Балконный блок сочетает в себе функции выхода на улицу (для открытых балконов и неутепленных лоджий) и эстетичность объемного окна из гостиной или кухни квартиры.

Поэтому к блоку конструкторы предъявляют повышенные требования по герметичности дверного полотна, возможностям его регулировочных перемещений, надежности фурнитуры. В конструкции эти требования обеспечиваются применением многокамерного стеклопакета (двойного или тройного), резиновых уплотнений, механизмов регулировки в петлях, замке, язычках запоров.

Необходимость регулировки балконной двери определяется простыми самостоятельными опытами:

1. Откройте дверь и оставьте ее в распахнутом положении, убедившись в отсутствии ветра и сквозняка. Если дверь самопроизвольно открывается или закрывается — нужна настройка.
2. Карандашом отметьте положение закрытой рамы по периметру установочной коробки (со стороны балкона). Параллельность линий говорит о нормальном положении рамы. Если, открыв полотно, вы увидите расхождения параллелей — необходимы регулировки перекосов.
3. Вложите несколько листов писчей бумаги между рамой и коробкой. Бумага должна выдергиваться с одинаковым усилием. Зажатый, порванный лист зафиксирует значительные нарушения прижима, требующие настройки.

Основные регулировки двери балкона

Для регулировки балконной двери своими руками достаньте из домашнего инструментария или купите:

• отвертки с плоским, крестообразным жалом (подбор размера проводят по метизам фурнитуры);
• торцовые ключи-шестигранники (для импортных конструкций применяются также треугольные, пятиугольные, «звездчатые» шлицы);
• плоскогубцы (пассатижи);
• метровую металлическую линейку или рулетку;
• клей, ножницы (для замены уплотнительной резины или силикона).

Данное видео закрывает все вопросы про регулировке балконной пластиковой двери:

Каждый из механизмов запорной конструкции, крепления рамы на петлях отвечает за свой участок работы. Но одинаковые симптомы (не закрывается пластиковая дверь на балкон, рама трется о коробку нижней или боковой кромкой) возникают при неправильной настройке конкретного механизма, поэтому их нужно рассматривать отдельно.

Ликвидация провисания дверного полотна

Проблемы с провисанием дверного полотна возникают при разбалтывании дверных петель, просадке дома, требующей дополнительной настройки положения рамы в установочной коробке. Разболтавшуюся петлю легко определить по люфтам крепежных винтов или их отсутствию. Чтобы устранить недостаток, выберите отвертку с подходящим рисунком жала (у разных производителей применяются винты с прорезными или крестообразными шлицами).

Сняв декоративную накладку, закрывающую петлю (на внутренней кромке рамы), максимально туго затяните все крепежные винты. Только после этого нужно определять место, где рама задевает за коробку. Скорее всего, это будет середина рамы или нижняя кромка. Реже просадка дома приподнимает вверх верхнюю кромку облицовки стеклопакета.

Чтобы отрегулировать положение балконной пластиковой двери в установочной коробке, применяют длинные регулировочные винты, вмонтированные в дверные петли. У большинства дверных конструкций рама крепится к коробке тремя петлями, снабженными регулировочными винтами.

За смещение рамы в горизонтальном направлении отвечают винты, расположенные параллельно нижней и верхней кромке облицовки стеклопакета. Чаще всего производители применяют для регулировки винты с крестообразным или фигурным (шестигранник, «звездочка») шлицом. При настройке винт обычно вращают по часовой стрелке.

Внимание: не пробуйте регулировать положение рамы сразу тремя или четырьмя оборотами винта. Для ликвидации смещения может быть достаточно одного оборота. Закрутив все винты, вы можете окончательно расстроить геометрию рамы.

Если балконная дверь плохо закрывается посередине, ее регулируют винтом на средней петле или тремя винтами. Задевающий нижнюю кромку дальний край полотна приподнимают винтами верхней и средней петель.

Настройку геометрии по вертикали (вверх и вниз) проводят регулировочными винтами в торцах верхней и нижней петли. Для регулировки вам понадобятся торцовые шестигранники на 2, 5 или 5 мм. Чтобы поднять дверь или опустить раму, винты вращают по часовой стрелке или в обратном направлении. При любительской регулировке редко можно добиться правильной настройки геометрии с первого раза. Приемлемый результат принесет многократная экспериментальная регулировка несколькими винтами.

Регулировка и укрепление ручки

Если ручку клинит или она не проворачивается полностью, причиной обычно становится поломка внутреннего механизма движения длинных тяг, расположенных в облицовке стеклопакета. Не приносит успеха и вертикальная регулировка рамы. Самостоятельно отремонтировать такую поломку нереально, нужно вызвать мастера, и полностью заменить механизм.

Разболтанную ручку укрепить самостоятельно не сложно. Для этого нужно повернуть декоративную накладку, закрывающую крепления под ручкой. Открывшиеся крепежные винты или шурупы нужно туго затянуть крестообразной или плоской отверткой.

Настройка плотности прижима

По прижиму пластиковую дверь балкона регулируют различными способами. За прижим рамы к коробке отвечают круглые цапфы (со смещенным центральным отверстием) или овальные эксцентрики. При повороте ручки тяги смещают эти детали вверх и вниз по металлической планке. При горизонтальном положении ручки цапфа или эксцентрик входят в центральную прорезь фигурного кронштейна, привинченного к дверной коробке.

Если крепежные винты кронштейна не разболтаны, регулировка прижима балконной двери проводится поворотом цапфы или эксцентрика. Для контроля положения цапфы на кромку ее окружности нанесена заметная прорезная риска. Овальная форма эксцентрика позволяет визуально контролировать его положение. Для увеличения прижима цапфу поворачивают плоскогубцами.

Таким же способом можно переключить дверь на зимний режим. Для максимального прижима три эксцентрика переводят (специальным ключом или плоскогубцами) в горизонтальное положение овала.

Устранение неполадок с открыванием и закрыванием дверной створки

Неправильная настройка прижима приводит и к неполадкам с открыванием и закрыванием выхода на балкон. Если балконная дверь не закрывается снаружи, кроме неправильной регулировки прижима причинами могут быть перекос рамы или смещение фигурного кронштейна из-за поврежденных или разболтанных креплений. Закрепив кронштейн, проведя все регулировки, вы избавитесь от этого недостатка.

Если при открывании балконная дверь скрипит, причиной, кроме трения рамы о коробку при перекосах, может быть загрязнение (ржавчина) фурнитуры или дверных петель. Чтобы избавиться от скрипа петель, влейте в верхнее отверстие штока (масленкой или шприцем) несколько капель машинного масла.

Замена уплотнителя

Новоселы, заселившиеся в новостройку летом или ранней осенью, с наступлением холодов часто обнаруживают, что с балкона дует сквозняк. Потеря балконным блоком герметичности может быть вызвана несколькими причинами:

• браком дверной конструкции (неправильной установкой стеклопакетов, зазорами между соединениями пластиковых элементов);
• щелями по периметру установочной коробки (недостаточным слоем монтажной пены, герметика);
• перекосами блока, вызванными осадкой высотного здания;
• неправильной настройкой фурнитуры;
• разрушением монтажных швов в откосах, под подоконником, у порога;
• использованием низкокачественного уплотнителя, загрязнением резины строительной краской, штукатурным раствором, уличной грязью.

Если пластиковая дверь промерзает по периметру рамы — необходима замена резинового уплотнителя, подверженного естественному старению и пересыханию. Деформация уплотнителя ведет к тому, что пластиковую дверь продувает ветром, балкон не плотно закрывается.

Выбирая уплотнитель, выполняющий роль изолятора шумов, холодного воздуха, водяного конденсата нужно обращать внимание на материал (предпочтительны резина на основе натурального каучука, силикон, сорта EPDM, TPE, относящиеся к растягивающимся термоэластопластам).

Чтобы поменять уплотнительную резинку между рамой и дверной коробкой нужно:

• вырвать или вырезать старую резину;
• расчистить паз по периметру рамы от всех остатков клея и резины;
• обезжирить внутреннюю поверхность паза уайт-спиритом, ацетоном, растворителем;
• аккуратно нанести слой клея и дать ему подсохнуть;
• вложить в паз цельный кусок уплотнительной резины или силикона;
• обрезать остаток уплотнителя в месте соединения и плотно запрессовать его.

Видео по замене уплотнителя:

Правильная эксплуатация и профилактика двери балкона

При правильной настройке пластиковой балконной двери срок эксплуатации конструкции полностью соответствует гарантиям производителя (от 20 до 50 лет). К обязательным мерам, которые рекомендуют производители пластиковых и металлопластиковых конструкций, относятся:

• мойка стеклопакетов и облицовок простым мыльным раствором (противопоказаны агрессивные моющие средства);
• смазка резинового уплотнения силиконовыми составами (не реже раза в год);
• чистка и смазка фурнитуры, внешних деталей запирающих механизмов;
• своевременная замена прокладки уплотнителя (уберегает от трения, износа пластиковые детали конструкции).

Кроме этого, нельзя нагружать открытые створки бельем, одеждой, посторонними предметами, использовать режим проветривания при сильных ветрах, очищать дверные блоки с применением режущих предметов, абразивов.

Как самостоятельно отрегулировать пластиковую балконную дверь: точечная регулировка

Ежедневно дверь на балконе подвергается неоднократным циклам открывания-закрывания. Неудивительно, что со временем даже надежная фурнитура дает сбой. В случае недостаточного прижима к раме, заедания створки или неправильной реакции на положение ручки не спешите обращаться в сервисную службу. Перечисленные проблемы решает простая регулировка пластиковой балконной двери, для выполнения которой не обязательно быть профессионалом. Достаточно иметь под рукой шестигранный ключ и знания, полученные после прочтения этой инструкции.

Большинство проблем с пластиковой балконной дверью можно устранить самостоятельно

Особенности дверной фурнитуры

Прежде чем рассмотреть, как регулировать пластиковые двери балкона, разберемся с их конструкцией и принципом работы. Основными компонентами здесь выступают: стеклопакет, металлопластиковый каркас и поворотно-откидная фурнитура. Последняя отвечает за открывание, закрывание и наклон створки.

Балконная фурнитура представляет собой ленточный механизм, расположенный по периметру дверного полотна. Управление осуществляется ручкой, поворот которой приводит к перемещению цилиндрических запоров относительно установленных на неподвижной раме ответных пластин. Полотно крепится к раме специальными петлями, способными переносить нагрузку, которую создает тяжелый металлопластиковый каркас со стеклопакетом.

Поворотно-откидная фурнитура производится с таким расчетом, чтобы обеспечить удобную эксплуатацию и простую настройку. изделия Для этого механизм снабжается несколькими регулировочными болтами, которые позволяют:

• увеличивать или уменьшать прижим полотна к раме;
• опускать или поднимать створку;
• регулировать положение балконной двери по горизонтали.

Расположение элементов регулировки пластиковой двери балкона

Проблемы с пластиковой дверью и методы их устранения

Стандартные проблемы решаются путем точечной регулировки. Практически все производители изготавливают балконные пластиковые двери по одинаковой технологии, поэтому и настройка механизма идентична.

Регулировка прижима при недостаточной звуко- и теплоизоляции

Пластиковые дверные и оконные конструкции отличаются высоким уровнем звукоизоляции и теплоизоляции. Если звук с улицы спокойно проникает в помещение, а зимой еще и сопровождается холодным потоком воздуха по периметру уплотнителя, хозяева грешат на качество конструкции, предъявляя претензии компании-производителю. Обычно производитель ни при чем, а проблема возникает из-за слабого прижима створки к раме.

В зависимости от производителя фурнитуры внешний вид цапф может незначительно отличаться

Внутри цапфы — отверстие с шестью гранями, позволяющее осуществлять настройку балконной пластиковой двери шестигранным ключом. Если повернуть эксцентрик большей частью в сторону резинового уплотнителя, прижим будет максимальным, соответственно, если меньшей частью – минимальным. Разность между крайними положениями цапфы составляет 2 мм, поэтому эффект ощутимый.

При желании регулировать эксцентрики можно несколько раз в год. Зимой настраивать максимальный прижим, летом минимальный, а весной/осенью устанавливать цапфу в среднее положение.

Регулировка прижима в зависимости от поры года

Дверь на балкон плохо закрывается — просела/провисла

Нередко возникает ситуация, когда дверное полотно трется об раму, что вынуждает прикладывать больше усилий для закрывания балкона. Справиться с такой проблемой поможет регулировка петель (верхней или нижней).

Верхняя петля снабжена регулировочным болтом, до которого можно добраться, открыв створку на 90°. Вращение болта по часовой стрелке приводит к притягиванию верхнего края полотна к петле. Соответственно, вращение болта против часовой стрелки вызывает обратный эффект – верхний край отдаляется от петли.

Регулировка петли балконной пластиковой двери осуществляется тем же инструментом, что и настройка цапф

Нижняя петля имеет такой же винт для регулировки горизонтального положения нижнего края. При этом настройку можно производить как с наружной части, так и с внутренней. В обоих случаях вращать винт нужно при открытой двери и после каждых 2-х витков проверять ее работу.

Настраивают нижнюю петлю чаще всего изнутри, так как снаружи мешает откос

Нижняя петля выполняет еще одну функцию — позволяет опускать или приподнимать створку. Для этого предназначен вертикальный винт, расположенный в верхней части механизма. Чтобы до него добраться, нужно предварительно снять декоративную накладку. Вращение винта по часовой стрелке приводит к поднятию дверного полотна, а против часовой стрелки – к опусканию.

Регулировку по вертикали можно осуществлять, когда балконная дверь в запертом положении или режиме наклона

В процессе настройки положения створки важно соблюдать баланс, поскольку убрав проблему в одном месте, можно получить ее в другом. Желательно сразу определить, где именно полотно трется об раму и, исходя из этого, выполнить настройку верхней или нижней петли.

Открывание двери сразу в двух положениях

Неправильная настройка фурнитуры может привести к открыванию балконной двери сразу в двух режимах – поворотном и наклонном. Происходить это может в следующих случаях.

В режиме наклона не фиксируется нижний угол створки

Если при повороте ручки вверх дверное полотно не только откидывается в режим проветривания, но и полностью открывается, вероятнее всего низ створки сместился в сторону петли. В нижней части торца со стороны ручки находится специальный замок, который фиксирует угол в режиме наклона. Чтобы он правильно работал, замок должен входить в ответную часть, расположенную на раме. При чрезмерном смещении угла фиксация не происходит, и дверь открывается в любом положении ручки.

Чтобы устранить проблему своими руками, отрегулируйте нижнюю петлю балконной двери. Следуя технологии, описанной в предыдущем разделе, немного удалите дверное полотно от петли, тем самым приблизив «проблемный» угол к ответной части замка.

Для нормальной работы замка, возможно, не хватает пары миллиметров, поэтому проверять результат следует после каждого витка

В режиме поворота одновременно происходит наклон двери

Проблема заключается в проседании дверного полотна, при котором прижимной эксцентрик, расположенный на ножницах, не достает до ответной части и не фиксирует верхний угол в поворотном режиме. Поэтому, когда ручка в горизонтальном положении, створка не только поворачивается, но и наклоняется.

Решение проблемы простое. Достаточно немного приподнять дверь в закрытом состоянии, чтобы верхний эксцентрик попал в паз ответной части и зафиксировал угол. Выполняется процедура посредством регулировки нижней петли.

Для устранения непреднамеренного наклона достаточно сделать несколько витков по часовой стрелке

Регулировка ручки пвх двери

Как подтянуть разболтавшуюся ручку за 1 минуту:

Самостоятельное обслуживание балконной пластиковой двери

Чтобы пластиковая балконная дверь длительный срок работала исправно, помимо правильной регулировки, периодически смазывайте уплотнитель и фурнитуру. Производители рекомендуют выполнять смазку этих компонентов как минимум раз в год, перед началом холодного сезона.

Смазка уплотнителя

Резиновый уплотнитель может быстро пересохнуть и потрескаться, если его вовремя не смазывать. Кроме того, сухая резина часто прилипает к пластиковой раме, что приводит к неприятному звуку при открывании створки.

Процедуру проводят с помощью силиконовой смазки, предварительно очистив резину от грязи и мусора. Жидкий силикон наносится на сухую поверхность губкой или мягкой тканью. Некоторые мастера используют для таких целей аэрозоль. Однако в этом случае расход будет на порядок выше, поскольку часть материала будет распыляться впустую, оседая на мебели и предметах интерьера.

Оптимальный вариант для смазки резинового уплотнителя — емкость с поролоновым наконечником

Смазка фурнитуры

Заедание механизма открывания/закрывания часто вызвано недостаточной смазкой фурнитуры. Для таких целей удобнее всего применить смазку WD-40, которая обладает высокой проникающей способностью. Смажьте все замки, расположенные по периметру дверного полотна, в том числе и основной механизм, к которому крепится ручка. Также уделите внимание ножницам и петлям.

После смазки закройте дверь и с помощью поворотов ручки несколько раз приведите в действие механизм замка. Это поможет проникнуть смазочному материалу в отдаленные уголки.

Емкость с WD-40 оснащается тонкой насадкой для точечной смазки в труднодоступных местах

Видео: подробная инструкция от эксперта по пвх окнам и дверям

Самостоятельную регулировку и обслуживание пластиковой балконной двери выполнить просто. Чтобы справиться с задачей, достаточно представлять, где находятся точки регулировки и смазки, а также иметь желание привести работу дверной конструкции в порядок.

ВАМ ТАКЖЕ МОЖЕТ БЫТЬ ИНТЕРЕСНО

Пластиковая дверь на балкон – особенности конструкции и фурнитуры

Как выбрать и установить защелку на пластиковую балконную дверь

Как самостоятельно отрегулировать пластиковые окна – технология работ с фото и видео инструкциями

Добавить комментарий Отменить ответ

НОВОЕ НА ПОРТАЛЕ

Строительство балкона

Деревянные перила для террасы, балкона и лестницы. Что нужно знать?

Секреты выращивания петрушки и кабачков на балконе

Балкон. Важные детали при строительстве балконов

Как утеплить пол на балконе

@2017-2022 Экспертно о благоустройстве балконов и лоджий. Все права защищены.

Регулировка балконной двери своими руками

Для чего может потребоваться регулировка балконной двери

В ходе длительного эксплуатации, створка балконной двери может провиснуть, прижимные планки сместиться или может измениться геометрия всей конструкции. Как результат, балконная дверь начнет работать не правильно, что грозит следующими неприятными последствиями:

— плохо закрывается створка (цепляет за раму); — продувания, сквозняки; — промерзание, образование наледи; — ручка не закрывается до конца;

Если хоть одна из перечисленных проблем вами обнаружена, это означает, что вашей балконной двери требуется регулировка. Самостоятельная настройка крайне не желательна и способна полностью вывести из строя балконную дверь, к тому же вы лишаетесь гарантии на изделие и дальнейшие работы придётся оплачивать из собственного кармана.

Но если все проблемы вы привыкли решать самостоятельно или вызов специалиста по каким то причинам не возможен, то рекомендуем очень внимательно ознакомиться с инструкцией по регулировке данную ниже.

Как определить какая регулировка требуется

Если дверь цепляет при закрывании, то скорее всего требуется сместить полотно по горизонтали или/и вертикали. Чтобы убедиться наверняка, закройте дверь и обведите створку карандашом или легко смываемым маркером по всему периметру. Затем откройте дверь и замерьте расстояние от получившейся линии до края рамы.

Это расстояние должно быть одинаково по всему периметру и находится в пределах от 6 до 8 мм. Если где то значения выходят за эти рамки, то створку двери надо сместить по горизонтали и/или вертикали.

Ещё одной причиной по которой створка плохо закрывается — цапфы расположенные по всему периметру створки могут цеплять за ответные планки, расположенные на раме.

Если ничего не цепляет, но от балконной двери дует или по периметру створки образуется наледь, то скорее всего требуется усилить силу притвора створки или заменить уплотнительную резинку.

Проверить прижим не сложно. Откройте дверь, просуньте в створку лист бумаги и закройте дверь повернув ручку до самого конца, чтобы ручка смотрела чётко вниз. Теперь попробуйте вытащить лист бумаги не порвав его. Если вам удалось это сделать, то следует усилить притвор. Этот эксперимент стоит проделать по всему периметру, чтобы убедиться что створка равномерно прилегает к раме.

Подготовка

Все настройки производятся регулировочными винтами расположенными в нижней/верхней петлях и прижимных цапфах. На многих балконных дверях часто устанавливается третья средняя петля, но она служит для дополнительного прижима и не имеет регулировок.

Для работы нам понадобится шестигранный ключ 4 мм, плоская отвертка и уверенность в победе.

Регулировка верхней петли

Здесь находятся регулировочные винты, позволяющие смещать верхнюю часть створки горизонтально, а также регулировка прижима (прижим регулируется только в точке петли).

У некоторых типов фурнитуры регулировка прижима отсутствует, что следует иметь ввиду.

Регулировка нижней петли

Нижняя петля позволяет приподнять/опустить створку, или сместить её нижнюю часть по горизонтали.

Некоторые виды фурнитуры дополнительно предоставляют возможность регулировки прижима в районе петли.

Регулировка цапфы

Находятся по всему периметру створки и количество их может различаться. В паре с ответными планками, цапфы отвечают за запирание двери и силы прижима створки.

Цапфы могут быть овальными или в виде эксцентриков, но регулировки в обоих случаях похожи.

Не стоит сразу выставлять цапфы в режим максимального прижима, возможно достаточно будет среднего положения. Излишние нагрузки могут сократить срок службы уплотнительных резинок, что приведет к их досрочной замене.

Регулировка ответной планки

Ответная планка в паре с запорной цапфой обеспечивают запирание и прижим створки. Планка может быть полностью фиксированной, а может быть регулируемой. Регулировка осуществляется шестигранным ключом. Вращая эксцентрик мы можем сдвигать планку в сторону улицы, увеличивая прижим или в сторону помещения, снижая герметичность.

Регулировка балконной двери видео
