Один пост самообслуживания за смену прогоняет через себя несколько кубов воды. Умножьте на четыре поста, на выходные, на весеннюю грязь — и получится объём, который нужно откуда-то взять и куда-то деть. Взять не всегда есть откуда: скважина даёт свой дебит, городская труба — свой лимит. Деть тоже некуда: сбрасывать мойку в ливнёвку нельзя, а канализация не везде есть. Оборотный цикл решает обе задачи разом, но собрать его «на коленке» не выйдет — это полноценная технологическая линия со своей логикой, обслуживанием и слабыми местами. Разберу, как она устроена, что реально возвращается в работу, а что придётся добирать свежей водой. И сразу предупрежу: красивых цифр «экономия девяносто процентов» здесь не будет — будет то, что видно на объектах после первого года работы.
Зачем замыкать воду в цикл
Первая причина — нормативы. Стоки автомойки содержат взвешенные вещества и нефтепродукты, и просто вылить их в грунт или в ливнёвую канализацию нельзя. Либо вы подключаетесь к хозбытовой канализации с локальной очисткой, либо замыкаете контур и почти ничего не сбрасываете.
Вторая — автономность. На участке без центрального водоснабжения скважина становится узким местом: в субботний пик четыре поста выбирают её дебит полностью. Оборотная вода снимает это ограничение, потому что в контуре постоянно крутится один и тот же объём, а свежая нужна только на подпитку.
Третья — стабильность работы. Любая внешняя подача может прерваться: авария на сети, отключение насоса в скважине, сезонное падение уровня. Накопитель оборотной воды вместе с резервной ёмкостью даёт запас хода на несколько часов, и мойка не встаёт.
Поэтому система оборотного водоснабжения на объекте самообслуживания — не экзотика и не «зелёная» опция, а нормальный инженерный узел, который закладывается на этапе проекта наравне с насосной и обогревом пола.
Что на самом деле течёт в лоток
Чтобы понять, как очищать, надо понимать, что именно приходит с поста.
Механические взвеси
Песок, глина, дорожная пыль, противогололёдные реагенты, кусочки резины и краски. Это основная масса загрязнений по весу, и она же быстрее всего выводит из строя оборудование, если попадает в насос. Весной доля песка вырастает в разы.
Нефтепродукты
Масло, следы топлива, смазка с подвески и дисков. В воде они в основном в виде эмульсии и плёнки. Именно по нефтепродуктам чаще всего возникают претензии при проверках, и именно они дают характерную радужную плёнку на поверхности отстойника.
Поверхностно-активные вещества
Остатки пены, шампуня и воска. С ними сложнее всего: они не выпадают в осадок и не всплывают, а остаются растворёнными. Накапливаясь, ПАВ дают устойчивую пену в контуре и мешают работе флотации.
Органика и биология
Листья, насекомые, пыльца, остатки еды из салонов. В тёплой воде контура всё это становится питательной средой для бактерий — отсюда запах, если за системой не следить.
Два сценария: сброс или оборот
Выбор делается на этапе проекта и зависит от того, что есть на площадке.
Сброс в канализацию с локальной очисткой. Проще по составу оборудования: песколовка, маслоотделитель, сорбционный фильтр — и вода уходит в сеть. Требует подключения к канализации и согласованных показателей сброса. Расход свежей воды при этом полный, то есть упирается в возможности источника.
Оборотный цикл. Вода проходит многоступенчатую очистку и возвращается на посты. Сброс минимален — только продувка контура и удаление осадка. Оборудования заметно больше, обслуживания тоже, зато потребление свежей воды падает в несколько раз.
На практике чаще всего получается гибрид: основной объём крутится в обороте, небольшая часть уходит на утилизацию вместе с осадком, а свежая вода идёт на финальное ополаскивание и подпитку.

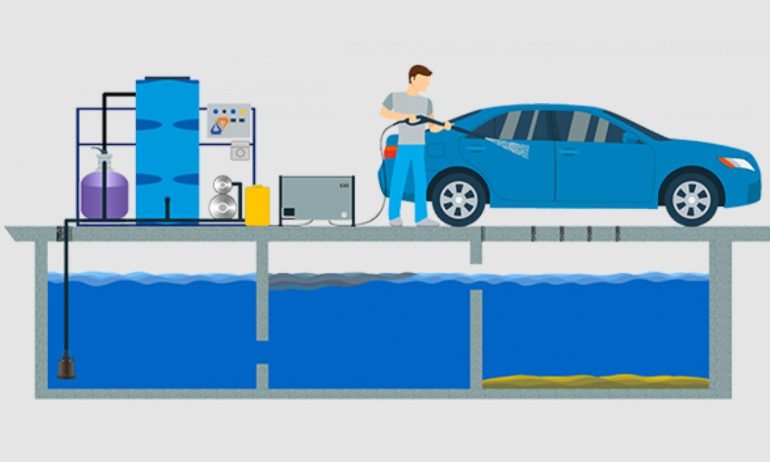

Из чего состоит оборотный контур
Ступеней обычно четыре-пять, и пропускать их нельзя — каждая снимает свой тип загрязнений.
- Грязеотстойник (песколовка). Первый приёмник, куда стекает всё с постов. Здесь оседает крупная взвесь и песок. Объём рассчитывается так, чтобы вода задерживалась минимум 15–20 минут.
- Маслобензоотделитель. Нефтепродукты всплывают и собираются в отдельную камеру. Часто совмещается с коалесцентным модулем, который укрупняет мелкие капли и ускоряет всплытие.
- Флотация или коагуляция. Через воду подаётся воздух мелкими пузырьками, которые поднимают на поверхность взвесь и эмульгированные масла. Коагулянт помогает связать мелочь в хлопья. Это ключевая ступень — именно она определяет прозрачность воды на выходе.
- Фильтрация. Песчаный или многослойный напорный фильтр снимает остаточную мутность. Дальше может идти сорбция на активированном угле, если нужно убрать запах и остатки ПАВ.
- Обеззараживание. Ультрафиолет или дозирование реагента, чтобы в тёплом контуре не развивалась биология.
Между ступенями стоят насосы, датчики уровня и клапаны. Чем лучше всё это связано с общей автоматикой, тем меньше ручных операций у оператора. Хорошо, когда вся линия подбирается в комплексе: оборудование для мойки самообслуживания и узел водоподготовки должны работать по одной логике, а не жить отдельными жизнями с разными контроллерами.
Как считают объёмы ёмкостей
Самая частая причина, по которой оборотная система не вытягивает, — ёмкости взяли «на глаз». Расчёт на самом деле несложный, но делать его надо до земляных работ.
Отправная точка — суточный расход воды. Берём расход одного поста в минуту, умножаем на среднее время работы поста в сутки и на число постов. Для четырёх постов обычно выходит порядка десяти-пятнадцати кубов в сутки, в пик — больше.
Дальше по ступеням:
- Грязеотстойник. Объём подбирают так, чтобы вода находилась в нём не меньше 15–20 минут при пиковом притоке. Чем дольше отстаивание, тем меньше нагрузка на все следующие ступени.
- Маслоотделитель. Считается по тому же пиковому притоку, но с запасом на залповый сброс — например, когда одновременно заканчивают мойку три машины.
- Накопитель очищенной воды. Самый важный буфер. Он должен покрывать как минимум час работы всех постов, иначе в пик вода не успеет пройти очистку и пойдёт «по короткому кругу» мутной.
- Ёмкость свежей воды. Даже при хорошем источнике запас на пару часов работы снимает зависимость от перебоев.
И ещё: объёмы считают под конечную конфигурацию мойки, а не под стартовую. Докопать ёмкость рядом с работающей системой теоретически можно, но это снова вскрытая площадка и остановка на недели.
Реагенты и расходники контура
Оборотная линия живёт не только насосами. У неё есть расходная часть, которую нужно закладывать в регламент с первого дня.
- Коагулянт и флокулянт. Связывают мелкую взвесь в хлопья, которые флотация выносит на поверхность. Дозировка подбирается по факту, под конкретную воду, и зимой обычно увеличивается.
- Загрузка фильтров. Песок или многослойная засыпка со временем истирается и слёживается — её меняют по регламенту, а не когда фильтр перестал держать мутность.
- Сорбент. Активированный уголь отрабатывает ресурс и после этого просто пропускает через себя запах и ПАВ.
- Лампы обеззараживания. У ультрафиолета падает отдача задолго до того, как лампа перестанет светиться, поэтому меняют по наработке.
- Уплотнения и мембраны насосов. В контуре с абразивом они изнашиваются быстрее, чем на чистой воде.
Держать этот набор на объекте — такая же норма, как запасной пистолет для поста. Ждать поставку сорбента неделю, пока вода идёт с запахом, — худший из возможных сценариев.
Сколько воды реально возвращается
Вопрос, на который любят давать красивые ответы. Реальность скромнее.
В грамотно собранном контуре в работу возвращается порядка 70–80 процентов объёма. Остальное теряется и уходит:
- с осадком при откачке грязеотстойника;
- на промывку фильтров — она тоже требует воды, и эта вода идёт в сброс;
- с испарением, особенно на тёплой воде и в закрытых боксах;
- на кузовах машин — часть воды просто уезжает с клиентом;
- на продувку контура, чтобы не накапливались соли и ПАВ.
Цифры в 90 и более процентов обычно означают, что считали без промывки фильтров и без продувки. На бумаге красиво, в эксплуатации недостижимо.
Куда можно пускать оборотную воду, а куда нельзя
Это, пожалуй, главный практический вопрос. Ответ зависит от программы.
Можно смело: предварительная мойка, сбив грязи, подача пены на сильно загрязнённый кузов, мойка колёсных арок и днища, мойка ковриков. Здесь вода работает как транспорт для грязи, и её собственная прозрачность не критична.
С осторожностью: основная мойка под давлением. Оборотная вода допустима, если фильтрация держит мутность в норме, но любой сбой очистки сразу виден на кузове разводами.
Только свежая: финальное ополаскивание, осмос, нанесение воска и программа сушки. Здесь даже небольшая взвесь оставляет пятна, которые клиент воспринимает как плохую мойку.
Отдельная тема — защита насосов. Если мойка высокого давления для автомойки питается оборотной водой, перед насосом обязателен тонкий фильтр и контроль мутности: плунжерная пара не прощает абразива, и одна партия непрофильтрованной воды выводит её из строя быстрее, чем год нормальной работы.
Подпитка: почему полностью замкнуть не получится
В контуре постепенно растёт концентрация солей и ПАВ — то, что не удаляется механической очисткой и флотацией. Если не разбавлять, вода становится мыльной, начинает пениться в отстойнике, хуже смывается с кузова.
Поэтому в схему всегда закладывается подпитка свежей водой: часть объёма выводится, столько же добавляется. Обычно это 20–30 процентов суточного расхода. Именно поэтому оборотная система не отменяет источник воды, а лишь снижает требования к его производительности.
Полезное следствие: при проектировании считают не «сколько воды нужно мойке», а «сколько свежей воды нужно мойке с оборотом». Разница в разы, и часто именно она делает возможным строительство там, где источник слабый.
Запах — главная жалоба на оборотную воду
Если мойка с оборотом пахнет, причина почти всегда одна: в контуре завелась анаэробная биология. Вода тёплая, органики хватает, кислорода мало — и получается то, что получается.
Что помогает:
- Постоянная аэрация. Даже в нерабочие часы вода должна двигаться и насыщаться воздухом.
- Регулярная откачка осадка. Именно в иле идут основные процессы гниения.
- Обеззараживание. Ультрафиолет или дозирование — без этого в тёплом контуре не обойтись.
- Удаление ПАВ. Сорбционная ступень или увеличенная продувка.
- Герметичные крышки на ёмкостях. Снижают поступление органики извне и не дают запаху распространяться.
Если запах уже появился, косметические меры не работают. Нужна полная откачка, промывка ёмкостей и перезапуск контура — а потом нормальный регламент, чтобы не повторялось.
Оборотная система зимой
Контур на улице — это обязательно подогрев и теплоизоляция. Замёрзший трубопровод оборотной линии вскрывается тяжелее обычного, потому что он почти всегда проложен под землёй или в приямках.
Что закладывают в северном исполнении:
- Заглубление ёмкостей ниже глубины промерзания либо утеплённый приямок с обогревом.
- Греющий кабель на всех наружных участках, включая вводы в техническое помещение.
- Постоянную циркуляцию — вода в контуре не должна стоять.
- Температурный контроль с аварийным оповещением.
- Возможность полного слива контура на случай долгой остановки.
Ещё один зимний нюанс: реагенты с дорог резко увеличивают солёность оборотной воды. Зимой продувку контура делают чаще, иначе соли начинают оставлять белёсый налёт на кузовах.
Автоматика и контроль качества
Оборотная система без приборного контроля — это лотерея. Минимальный набор датчиков:
- Уровни в ёмкостях. Управляют подпиткой и защищают насосы от сухого хода.
- Мутность на выходе фильтра. Главный показатель: превысила порог — вода не идёт на посты.
- Перепад давления на фильтре. Говорит о том, что пора на промывку.
- Уровень осадка в отстойнике. Подсказывает, когда вызывать откачку.
- Температура в контуре. Зимой — защита, летом — контроль биологии.
Все эти параметры разумно выводить в ту же систему, через которую вы следите за постами. Тогда оператор видит состояние мойки целиком, а не бегает между двумя разными панелями.
Регламент обслуживания
Оборотная система — не «поставил и забыл». Она требует внимания, зато предсказуемого.
- Ежедневно: визуальный контроль прозрачности воды в накопителе, проверка отсутствия плёнки и пены, осмотр решёток лотков.
- Еженедельно: обратная промывка фильтров, проверка работы аэрации, контроль расхода коагулянта.
- Ежемесячно: замер мутности, ревизия насосов и клапанов, проверка ламп обеззараживания.
- Раз в квартал: откачка осадка из грязеотстойника и маслоотделителя, замена сорбента при необходимости.
- Раз в год: полная промывка ёмкостей, ревизия трубопроводов, лабораторный анализ воды в контуре.
Откачку лучше планировать заранее и совмещать с другими работами, а не вызывать технику в авральном режиме, когда отстойник переполнился и вода пошла на посты мутной.
Отдельно стоит сказать про человека, который всё это делает. Оборотная линия не требует инженера на объекте, но требует оператора, которому показали, что считается нормой, а что нет. Прозрачность воды, уровень пены, показания манометра на фильтре — всё это оценивается на глаз за минуту, если человек знает, на что смотреть. Поэтому обучение персонала при запуске системы не формальность: именно оператор замечает отклонение раньше любого датчика.
Документы, которые спросят при проверке
Оборотная система снимает часть вопросов, но не отменяет бумажную сторону. Собрать комплект проще сразу, чем судорожно искать его в день визита.
- Проект системы с расчётом объёмов и схемой очистки.
- Паспорта на оборудование — отстойник, маслоотделитель, флотатор, фильтры.
- Договор на вывоз и утилизацию осадка и уловленных нефтепродуктов.
- Акты откачки за весь период работы — именно их смотрят в первую очередь.
- Журнал обслуживания с отметками о промывках, замене загрузки и ламп.
- Протоколы анализов воды, если по условиям подключения они требуются.
Журнал удобнее вести в электронном виде, привязав к той же системе, через которую вы следите за постами: тогда отметка о промывке фильтра появляется там же, где фиксируется её причина — рост перепада давления.
Ошибки при организации оборота
- Недооценили объём отстойника. Вода не успевает отстояться, взвесь уходит дальше по линии и забивает фильтры за дни.
- Пропустили флотацию. Без неё эмульгированные нефтепродукты остаются в контуре, и вода быстро становится «серой».
- Пустили оборотную воду на ополаскивание. Разводы на кузове и жалобы вместо экономии.
- Нет подпитки. Через месяц работы вода превращается в мыльный раствор.
- Нет аэрации. Запах появляется в первую же тёплую неделю.
- Нет контроля мутности. Сбой очистки обнаруживается по испорченным машинам, а не по датчику.
- Ёмкости на улице без утепления. Первая зима заканчивается ремонтом.
Частые вопросы
Можно ли сделать полностью замкнутый цикл без подпитки?
Технически к этому стремятся, но на практике нет. Соли и ПАВ накапливаются, часть воды теряется с осадком и промывкой фильтров, часть уезжает на кузовах. Подпитка свежей водой нужна всегда, вопрос только в её доле.
Портится ли качество мойки на оборотной воде?
Не портится, если оборотная вода идёт только на те программы, для которых она предназначена, а финальное ополаскивание выполняется свежей и деминерализованной. Проблемы начинаются там, где пытаются пустить оборот на все этапы подряд.
Сколько места занимает оборотная система?
Подземная часть — отстойник и маслоотделитель — зависит от числа постов и считается по объёму. Надземная часть, то есть флотатор, фильтры и насосная группа, обычно требует отдельного помещения или выгороженной зоны в технической комнате. Планировать место надо сразу: втиснуть линию в готовую насосную почти никогда не получается.
Что делать с осадком?
Осадок из отстойника и уловленные нефтепродукты относятся к отходам и утилизируются по договору со специализированной организацией. Акты откачки стоит хранить — при проверке их спрашивают в первую очередь.
Нужна ли оборотная система, если есть канализация?
Не обязательно, но часто оправданно. Канализация решает вопрос сброса, но не снимает ограничение по входящему объёму. Если источник воды слабый или подача нестабильная, оборот всё равно имеет смысл.
Как понять, что контур перестал справляться?
По трём признакам. Первый — вода в накопителе потеряла прозрачность: раньше дно было видно, теперь нет. Второй — на поверхности отстойника держится устойчивая пена, а не отдельные пузыри. Третий, самый неприятный, — жалобы на разводы при том, что программа ополаскивания работает штатно. Любой из них означает, что пора смотреть фильтры и дозирование коагулянта, а не крутить настройки постов.
Можно ли добавить оборот к работающей мойке?
Можно, но это серьёзные работы: нужны ёмкости, место под оборудование и переделка разводки. Если такой сценарий хотя бы рассматривается, место и закладные стоит предусмотреть ещё на стадии первоначального проекта.
Коротко о главном
Оборотный цикл на мойке самообслуживания работает ровно настолько, насколько честно собрана цепочка очистки: отстойник с нормальным объёмом, маслоотделитель, флотация, фильтрация и обеззараживание. Возвращать в работу реалистично около трёх четвертей объёма, остальное уходит с осадком, промывкой и подпиткой. Оборотная вода прекрасно справляется с предварительной мойкой, пеной и колёсными арками, но финальное ополаскивание остаётся за свежей водой — без исключений. И главное: это система, которая живёт регламентом. Датчик мутности, аэрация и график откачки делают для её надёжности больше, чем самый мощный комплект, собранный на старте и брошенный без присмотра.
