Почему в сантехнике размеры в дюймах?

Почему в сантехнике размеры в дюймах?

Смонтировать коммуникационную систему любого рода таким образом, чтобы полностью избежать соединений, невозможно. Хотя бы потому, что трубопровод в конечном итоге подводится к какому-то объекту потребления – сантехника, радиатор, стиральная машина, и соединяется с выходным патрубком устройства. И главным условием для герметичной качественной сборки является соответствие диаметра трубы и размера соединяющего элемента.

Размерные параметры трубы

Вне зависимости от материала изготовления – полимер, металл, керамика и так далее, изделие характеризуется рядом показателей, ориентируясь на которые, потребитель может выбрать необходимое изделие.

  • Внешний диаметр – то есть, наружный размер трубы (речь идет только о круглом сечении).
  • Внутренний – размер рабочего сечения.
  • Толщина стенки – во многом определяет прочность изделия.

Сумма внутреннего диаметра и удвоенной толщины стенки составляет внешний. Фактическое положение вещей этому утверждению соответствует. Но когда речь идет о ВГП, необходимо учитывать вот какой момент. Чаще всего водоводы соединяются резьбовым методом. Резьба наносится на внешнюю часть, в итоге диаметр резьбы отнюдь не равен наружному размеру. А так как для монтажа важно знать именно показатели резьбы, то данный параметр оказывается более важным и зачастую указывается вместо фактического размера изделия.

Например, водовод в 1 дюйм вовсе не равен по внешнему диаметру в 2,54 см, так как 1 дюйм – это указание на размер резьбы.

Путаница эта усугубляется использованием двух измерительных систем с одной стороны, и разнообразием существующей на сегодня продукции с другой.


Дюймы при маркировании труб.

Традиционное обозначение диаметров водо- и газопроводных труб в дюймах не выражает непосредственно ни внутренний, ни наружный диаметры трубы. Такое обозначение более близко к обозначению условного прохода трубопроводных элементов, который может выражаться как в англо-американской дюймовой так и в метрической европейской системе. При этом не существует каких-либо формул для перевода «трубных дюймов» в целью узнать действительный наружный или внутренний диаметр трубы. Величина условного прохода в метрической системе также слабо связана с геометрическим внутренним диаметром трубы. Для однозначного сопоставления дюймовых величин с метрическими необходимо использовать справочную литературу и нормативную документацию.

ГОСТ 3262—75 устанавливает технические условия на стальные и газопроводные трубы, применяемые для водопроводов и газопроводов. Но соотнесения дюймовых и метрических стандартов там нет. Для нормирования соответствия стандартам нарезки трубной резьбы можно использовать ГОСТ 6357-81.

В таблице, на основе упомянутых выше гостов приведены примерные цифры соотнесения дюймовых стандартов метрическим.

Наружный диаметр наружной резьбы (трубы), мм Наружный диаметр трубы, мм
1/8 6 9,728 10,2
1/4 8 13,157 13,5
8/8 10 16,662 17,0
1/2 15 20,955 21,3
3/4 20 26,441 26,8
1 25 33,249 33,5
1 1/4 32 41,910 42,3
1 1/2 40 47,803 48,0
2 50 59,614 60,0
2 1/2 65 75,184 75,5
3 80 87,884 88,5
3 1/2 90 100,330 101,3
4 100 113,030 114,0
5 125 138,430 140,0
6 150 163,830 165,0

Таблица 1. Перевод дюймовых величин в метрические.

В современном русском языке нет общепринятого буквенного обозначения для дюймов. Чаще всего копируется английское обозначение (») — два верхних штриха, следующих за цифрой величины. В англоязычных странах обычно используется сокращение «in» (от английского inch – дюйм).

Условный проход

Задача водопроводной системы заключается в равномерном снабжении всех потребителей должным количеством воды. Основным параметров вычисления является пропускная способность трубопровода, то есть то количество воды, которое может пройти за единицу времени.

  • Параметр этот называют условным проходом – Dn. Единицы измерения как таковой у него нет – это условная, нефактическая величина, указывается в целых числах и обозначает примерный условный просвет трубы. Шаг между значениями рассчитан теоретически, с таким условием, чтобы при каждом следующем увеличении пропускная способность трубопровода возрастала на 40–60%.

Удобство системы очевидно только при практическом использовании. Достаточно по таблице подобрать водоводы и фитинги с равным условным проходом, чтобы гарантировано получить работающую водопроводную систему.

Соответственно, стальная труба в 1 дюйм имеет условный проход 1 дюйм, при этом ее фактический внутренний диаметр составляет 25,5 мм, наружный с резьбой – 33, 25.

Что такое трубный дюйм?

Наиболее значимым параметром есть внутренний диаметр, не смотря на то, что чаще при выборе применяют условный диаметр (Ду), несложнее говоря, величину просвета. Как раз от него зависит пропускная свойство.

Обозначение основных размеров

Простой дюйм равняется 25,4 мм, но в сантехнической области это правило, на первый взгляд, не работает. К примеру, наружный диаметр дюймовой трубы в мм образовывает 33,5 мм (значение приведено для ВГП трубопровода). Простой человек в таковой ситуации может поразмыслить, что в его расчеты закралась ошибка.

Все дело в том, что ориентироваться необходимо не по наружному, а по Двн, но и в этом случае правильного соответствия 25,4 мм нет. Так, водопроводному дюйму соответствует Ду 25,0 мм, а что касается Двн, то тут разброс возможно еще больше. Инструкция по исполнению строительных работ вряд ли упоминает о сложностях перевода единиц измерения, исходя из этого возможно легко совершить ошибку.

Так, для легкой ВГП трубы Двн составит 27,9 мм, для обычной – 26,4, а для усиленной – 25,5, обстоятельство для того чтобы разброса содержится в толщине стены. В случае если в таковой ситуации человек будет ориентироваться на Дн, то, вероятнее, остановится на варианте 26,8 мм, а данный размер уже соответствует ? дюйма, цена таковой ошибки возможно большой.

Обратите внимание! Кроме того малый на первый взгляд ошибка в меньшую сторону очень сильно воздействует на пропускную свойство и давление в системе. Это может очень плохо сказаться на ее долговечности.

Дюймовая и метрическая трубы

Выпускаются как дюймовые, так и стандартные стальные водоводы, что еще больше запутывает дело. Визуально отличить их можно по виду нитки резьбы – у трубы в 1 дюйм нити закруглены. На фото демонстрируются образцы.

Шаг резьбы измеряется по-разному. В метрических изделиях по внешним границам ниток, в дюймовых – по внутренним. Расстояние разное при разных размерах сечения.

  • ½ и ¾ – шаг составляет 1,814 мм.
  • От 1 дюйма до 6 – 2, 309.

Трубный 1 дюйм, который используется в имперской системе не равен 2, 54 см, как ему положено, а равняется 3, 3249, поскольку включает в себя и внутренний размер, и толщину стенок. Исключение составляет водовод в ½ дюйма.

Перевод размеров дюймовых в метрические

Справочная литература содержит соответствующие таблицы. Тот же ГОСТ, регламентирующий параметры ВГП, указывает как дюймовый условный проход, так и миллиметровый. К сожалению, для сборки системы в одно целое необходимо еще и фактическое значение внутреннего диаметра. В то время как таблицах чаще указывается наружный.

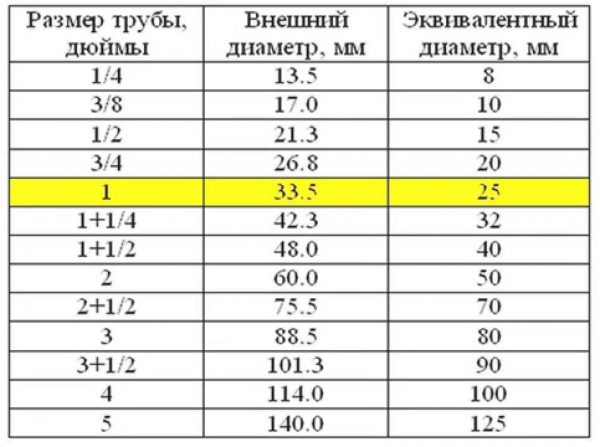

Самая удобная таблица содержит величину условного прохода в дюймах, внешний размер трубы и эквивалентный диаметр в мм. Он указывает на такую пропускную способность, которая соответствует дюймовой.

Например, стальной водовод в 1 дюйм может соединяться с полиэтиленовым, условный проход которого равен 25 мм.

Что такое дюйм? Как он появился?

В международном формате дюйм известен как «inch, in» либо двойной штрих «”». В переводе с нидерландского языка обозначает «большой палец». Это неметрическая измерительная единица, присутствующая, к примеру, в английской системе мер.

Стоит отметить, что во многих странах есть свои дюймы, но чаще всего подразумевается именно английский. Он соответствует 2,54 см. В большинстве сфер стараются исключить дюймы из обихода.

Кто именно и при каких обстоятельствах предложил дюйм в качестве единицы измерения, трудно сказать. Согласно одной теории, 1 дюйм равен ширине большого пальца мужчины. А другая легенда гласит, что он представляют собой 1/36 ярда (1 ярд = 91,44 см).


Ширина большого пальца примерно соответствует 1 дюйму

С ярдами тоже сложилась интересная ситуация, главным действующим лицом которой является Генрих I, английский король. Так, именно одному ярду был равен его меч либо же расстояние от вытянутой руки до кончика носа (по разным версиям).

Интересный факт: по третьей теории, дюйм придумал король Англии Эдуард I. Он утвердил данную меру длины в законодательном акте, сравнив дюйм с длиной 3-х зерен ячменя, расположенных в одну линию (концами друг к другу).

В России дюймы начали использовать в 18 веке при Петре I, который и ввел это слово в русский язык. В технике, науке использовались английские дюймы. Их еще иногда называли иншами или инчами на английский манер. В типографической сфере применяли французские дюймы.

Тогда же официально утвердили и соотношение между 1 дюймом и сантиметрами, миллиметрами. В советскую эпоху произошел переход на метрическую систему (в основе ее – кг и м).


Перевод дюймов в миллиметры

Дюймы начали использовать лишь в некоторых сферах: водо- и газоснабжение, стрелковое оружие и артиллерия (неофициальные названия), различные технические изделия (гвозди, доски и т.п.).

Дюймами сейчас активно пользуются в ряде стран, таких как США, Британия, Канада, Япония. С распространением техники за последние годы начали часто употреблять слово «дюйм» и в русском языке.

Сюда относятся разные измерения, связанные с электроникой, компьютерной техникой, транспортными средствами и др. Примечательно, что размеры типографических шрифтов тоже связаны с дюймами: 1 пункт = 1/72 дюйма.

Интересно: Можно ли учиться во сне?

Численная величина диаметров стальных труб

Огромный сортамент стальных труб различного назначения, исполнения, видов представляется в виде таблиц, где основными параметрами являются:

  • условный проход (или номинальный диаметр);
  • наружный диаметр трубы;
  • толщина стенки.

Иногда в таблицу диаметров стальных труб вводят значения массы изделия в зависимости от ее размеров, а также параметры номинального диаметра.

Табличные значения диаметров стальных труб

Таблицами удобно пользоваться при определении точных размеров изделий при их соединении. Например, трубы из стали чаще всего обозначают в дюймах — эта размерность принята во многих уголках мира. В то время как полимерные изделия принято исчислять в миллиметрах, что создает некоторые трудности при стыковке металлопластиковых, чугунных, медных труб со стальными в водопроводной системе. Таблицы соответствия диаметров помогают определить нужные размеры стыковочных элементов и правильно их соединить.

Условный проход трубы (Dy) мм Диаметр резьбы (G), дюйм Наружний диаметр трубы (Dнар),мм
Водогазопроводная труба стальная Бесшовная стальная Полимерная
10 3/8″ 17 16 16
15 1/2″ 21,3 20 20
20 3/4″ 26,8 26 25
25 1″ 33,5 32 32
32 1 1/4″ 42,3 42 40
40 1 1/2″ 48 45 50
50 2″ 60 57 63
65 2 1/2″ 75,5 76 75
80 3″ 88,5 89 90
90 3 1/2″ 101,3 102 110
100 4″ 114 108 125
125 5″ 140 133 140
150 6″ 165 159 160

В таблице 1 параметрам условного прохода в мм соответствуют определенные значения внутреннего диаметра в дюймах. Обратите внимание, как различаются значения наружного диаметра у разного вида труб: бесшовной, электросварной, металлопластиковой. Разница может достигать 17 мм.

Как правильно перевести дюймы в миллиметры

Дюймовая размерность при переводе на миллиметры округляется в большую сторону. Очевидно, что, зная константу 1 дюйм равен 2,54 см, можно самостоятельно высчитать значения диаметра согласно метрической размерности. Но проблема не в том, как посчитать, а как правильно определить диаметр. Как показывают практические измерения стальных труб, их маркированный диаметр в дюймах не соответствует измеренным данным в миллиметрах. То есть, указан размер 1” (соответственно 25,4 мм), а на деле получается 33,5 мм. В чем причина такого несоответствия?

Прежде всего, в обозначении штампуют внутренний диаметр трубы. Во-вторых, за единицу измерения диаметра принимается размерность условного прохода (Ду), который указывается в целых числах. Причем величина размера растет с ростом индекса (проходимости) трубы на 40-60% с каждым шагом. Условный проход трубы соответствует внутреннему просвету (номинальному диаметру) магистрали, но в качестве окончательного значения принимается целое число с округлением рассчитанного в большую сторону. Стандартизируют условный проход магистрали по ГОСТ 355-52.

Чтобы правильно выбрать элементы газо- и водопровода с дюймовой маркировкой, лучшим вариантом будет применение таблиц. При соединении элементов водогазопровода с метрической и дюймовой системами измерения (например, стальных трубопроводов с изделиями из меди, латуни, полипропилена) важно учитывать не только внутренний, но и наружный диаметр.

Диаметр труб в дюймах и миллиметрах – таблицы, калькулятор и формула для перевода

В огромном числе предложений строительного рынка разобраться сложно, поэтому перед покупкой следует детально изучить, что такое объем трубопроката и, как его используют на практике. Можете сразу воспользоваться расположенном ниже онлайн калькулятором для перевода без ознакомления с теорией.

Онлайн калькулятор для перевода дюймов в миллиметры и обратно

Диаметр труб в дюймах и миллиметрах – это очень важные показатели. Многие сталкивались с проблемой замены или установки трубопровода, и поиском соответствующих материалов для работы.

Пример как вводить данные в калькулятор

Фото - пример ввода дюймов в онлайн калькулятор

В записи размера в дюймах следует отделять целую часть числа от дробной (если она есть) пробелом: например 10 1/4, или 20 4/8; в противном случае получится 101/4 и 204/8. Дробные числа в миллиметрах вводятся через точку, а не запятую (25.4 а не 25,4).

Данные для расчёта вводите в след. порядке: щёлкните левой кнопкой мышки в окне соответствующего параметра для появления мерцающего курсора; введите Ваши цифры. Дробная часть дюйма вводится без знака.

Фото - онлайн калькулятор перевода дюймоы в миллиметры1 Дюйм = 25.4 миллиметра (мм). В настоящее время дюйм, благодаря своей наглядности, часто используется для измерения диаметров водогазовых труб и резьбы. Многие детали также имеют размеры, кратные дюймам. Кроме целых дюймов измерения проводятся в четвертых (1 / 4),восьмых (1 / 8), шестнадцатых (1 / 16), тридцать вторых (1 / 32) долях дюйма и т.д. Стальная труба в 1 дюйм имеет условный внутренний диаметр – 25,5 мм, а наружный с резьбой – 33,25 мм. Расхождения связаны с тем, что размеры труб в метрической системе меряются по условному проходу Dn, а в дюймовой – по наружному диаметру D.

Если возникнут вопросы по использованию онлайн калькулятора, вы всегда можете задать вопрос в форме комментария. Так же настоятельно рекомендуем ознакомиться с инструкцией (находиться под калькулятором).

Как переводят дюймовые величины в метрические обозначения

Перевод дюймов в метрические показатели объемов труб выполняют, руководствуясь специальными таблицами. Вот пример такой таблицы:

Фото: перевод измерений объема с inch размеров в метрические

Чтобы перевести метрический диаметр трубного сортамента нужно выполнять округления в направление увеличения. Выполняя данный перевод, нужно помнить, что по международным нормам один inch учитывают, как 2,54 см.

С такими данными перевод можно выполнить посредством самого простого калькулятора. Теперь, когда подсчитано сечение трубопрокатного сортамента, следует верно просчитать его объем.

На практике чтобы перевести измерения вариантов из стали, нужно учесть, что дюймовые показатели при расчете не будут равняться показателю в мм. Причина в том, что при нанесении маркировки прописывают внутренний объем.

После единицей измерений становится условный проход, обозначенный целым числом. Именно по этим причинам, чтобы перевести значения, их нужно округлять. Неопытному мастеру произвести такой перевод трудно.

Поэтому, если нужно перевести эти показатели, лучше обратиться за помощью к профессионалам, или выполнить перевод, взяв за основу специальную таблицу. Профессионалы помогут перевести нужные значения, и помогут правильно выбрать нужные изделия и остальные детали для трубопровода.

Таблицы для перевода

При строительстве магистралей различного назначения применяют разные трубопрокатные материалы: из стали, из меди, из латуни, из пластика и другие. Все эти изделия отличает классификация и меры измерений.

Габаритные величины всех трубных изделий задаются такими показателями:

  • Дн – внешний Ø.
  • Дв – внутренний Ø.
  • h – толщина стенки.

фото: Диаметры труб

Ранее пользовались только магистралями из стали, и для них создали свою систему определения размеров. К примеру, диаметр полдюймовой трубы в переводе на мм равен 12,7. Это ее внутренние размеры. То есть, в этом показателе учтен не только габарит полдюймовой трубной заготовки, но и ее пропускная возможность.

А наружный обхват полдюймовой заготовки составляет 2,1 см. Поэтому в таблице возле полдюймовой резьбы обязательно добавляют слово труб. Зная точные размеры полдюймового и любого другого вида сортамента, можно быстрее сделать правильный выбор нужных объемов.

Это наглядно видно в таблице:

Сейчас эти габариты принято указывать так, как показывает следующая предоставленная таблица:

Фото: таблица трубного объема

Первая таблица диаметров (его символьное обозначение – Ø, далее будет обозначаться в статье) труб показывает величины в миллиметрах, а во второй таблице использованы дюймы (международное обозначение – inch или in, далее будет обозначаться в статье). Малоопытный мастер может поинтересоваться, почему так? И какие обозначения считают правильными?

Причина в том, что во всем мире применяется метрическая система. В основе этой системы лежат два показателя: условный и номинальный объем. Подходят к этим понятиям по — разному, но в конечном результате они показывают внешний объем. По своей сути эти величины безразмерные, но иногда они указываются в миллиметрах.

Анализируя табличные данные можно сравнить изделия отечественных изготовителей и аналоги зарубежного производства.

Интересно! Разночтение измерений появилось одновременно с вводом медных систем в Европе во второй половине 20-го века. В России в то время стандарты для металлического сортамента определялись в мм, а не в inch, эта система измерения обширно используется и на сегодняшний день.

Соответствие двух систем обозначений

В водяных и газовых системах широко используют трубы из стали. Их габариты показывают целыми величинами или их долями. Например, диаметр трубного изделия размером в 1 дюйм в мм будет равняться 33,5, а диаметр трубного изделия в 2 дюйма в мм отвечает 67.

Фото: Диаметр труб в дюймах и миллиметрах

Это конечно не соответствует заявленным 25,4 и 50 мм. При прокладке арматуры с дюймовыми обозначениями к изделиям в 1 и 2 inch сложностей не возникает, но замена на пластиковые и медные изделия требует учета несоответствия в обозначениях.

Зачем все так усложняют? Дело в том, что для образования потока жидкости важно учесть внутренний размер. По этим причинам стали указывать именно этот показатель 1дюймовых, 2дюймовых и всех остальных трубопрокатных материалов. Самыми точными считают показатели в величинах условного прохода.

Условный проход 1дюймового, 2дюймового и остального трубного сортамента равняется габаритам просвета. Для обозначения метрического размера 1 дюймового, 2 дюймового и любого другого трубопровода, рекомендуют использовать таблицы.

Точные определения — формула для расчета

Эти знания нужны, чтобы вычислить количество транспортируемой среды. Это очень важно для отопительных систем. Например, когда необходимо проложить систему обогрева, нужно определить и рассчитать размер сортамента в сечении, чтобы все жилье прогревалось равномерно.

Как точно определить сечение каждой трубы в таких величинах, как дюймы может подсказать формула: D = sqrt ((314∙Q)/ (V∙DT)).
