Как сделать однотрубную систему отопления своими руками
Отопление с одним контуром привлекательно своей простотой и надежностью, поэтому хозяева загородных домов берутся за реализацию этого проекта без опасений получить отрицательный результат. Но существует одна оговорка: однотрубное отопление будет эффективным только в домах с небольшой отапливаемой площадью и с 1-3 этажами. Почему это условие рекомендуется соблюдать – расскажем ниже. Кроме того, для полного понимания, какое отопление частного дома вам подойдет лучше – однотрубное или двухконтурное- необходимо заранее изучить устройство и схему разводки и подключения оборудования в один контур.
Одноконтурная схема — устройство и принцип действия
Как работает отопление с одним контуром трубной разводки:
- Теплогенератор нагревает рабочую жидкость, и направляет ее в трубопровод системы отопления;
- По трубам теплоноситель подается в батареи, регистры или радиаторы;
- Рабочая жидкость протекает по радиаторам последовательно из первого во второй, из второго в третий, и т.д., пока из последнего радиатора снова не попадет в котел;
- После подогрева остывшей жидкости в котле теплоноситель снова направляется в систему отопления.
Устроенная по такой схеме однотрубная система отопления практически вечная, если переток воды по трубам организован по принципу гравитации – без насоса. В системе с естественной циркуляцией теплоносителя для работы системы необходимо только соблюдать некоторый уклон труб, и отопление будет работать в абсолютно автономном режиме. Если собирается принудительная магистральная система отопления частного дома своими руками, то в нее включается циркуляционный насос.
Разница между этими двумя вариантами огромная: в первом случае поток рабочей жидкости будет медленным, нужно тщательно соблюдать все уклоны и повороты, необходимо размещать расширительный резервуар только в самой высокой точке системы, но такая схема работает самостоятельно и не требует электричества, контроля и регулировок. При работе насоса работа отопления упрощается: схема разводки может быть любой, так как насос протолкнет воду по любым лабиринтам, а расширительный бак можно врезать в трубу и закрытого типа, что позволяет устанавливать его в любой точке системы.

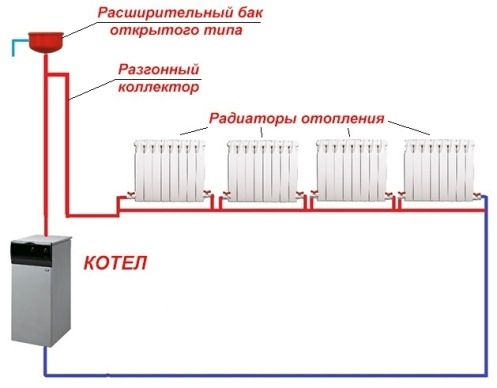

Самостоятельный монтаж однотрубной системы отопления с естественной циркуляцией часто реализуется по схеме с верхней трубной разводкой. Упрощенно такая схема подключения однотрубной системы отопления частного дома выглядит, как последовательное включение оборудования, начиная от котла и заканчивая крайним в разводке радиатором, причем все приборы должны располагаться один ниже другого, чтобы вода имела физическую возможность создавать направленный поток. Преимущество в таком плане однотрубного отопления – отсутствие зависимости от электричества, бесшумность и, как следствие, надежность.
Принудительная однотрубная разводка требует включения насоса в трубу обратной подачи рабочей жидкости – между последним радиатором и котлом. Так как жидкость движется принудительно, никаких уклонов соблюдать не нужно, а за стравливанием воздуха и другими параметрами системы может следить автоматика, которую при подведенном электричестве организовать несложно.
Принудительная закрытая или открытая однотрубная система отопления эффективнее работает с нижней трубной разводкой, когда подающая труба проходит по периметру всех обогревательных приборов по полу. Достоинства такой схемы – возможность скрытой разводки и отсутствие вертикальных трубных стояков.
Выбор отопительного котла
Водяное отопление по одноконтурной схеме предполагает проводить одну трубу, и такую небольшую нагрузку можно поддерживать котлом любого типа – электрическим, газовым, твердо- или жидкотопливным, комбинированным агрегатом. Поэтому выбор котла чаще всего зависит от доступности того или иного вида топлива в конкретном регионе.
Без подведенного газа из центрального газопровода проще и дешевле будет сделать отопление в частном доме на твердом топливе – дровах, угле, пеллетах.
Электрический котел отопления – крайняя мера, при условии отсутствия газа или места для хранения большого объема дров или угля.
Геотермальные котлы и источники энергии на солнечных батареях мы пока не рассматриваем в силу их редкого использования и дороговизны приобретения и монтажа.
Выбрав котле, необходимо определиться с его тепловой мощностью. Стандартная формула расчета – на 10 м 2 отапливаемой площади нужно потратить 1 kW тепловой энергии. Дальше все просто: для расчета общей мощности котла необходимо перемножить длину и ширину здания, разделить результат на 10, умножить новый результат на 1 kW.
Пример: при габаритах дома 9 х 12 метров тепловую мощность котла получим так: ((12 х 9) / 10) х 1 kW = 10,8 kW. Но это – не окончательные цифры: к нашим 10,8 kW прибавьте до 20% запаса, когда котел отопления дома вынужден работать длительное время на полную мощность – при низких температурах или пристроенном помещении, которое раньше не входил в расчеты мощности. Конечный результат -12-14 kW.
Важно: Существует один небольшой нюанс, на который мало кто обращает внимание — в каком направлении будет перемещаться теплоноситель. Это будет видно на самом котле – вправо или влево смотрят входной (обратка) и выходной (подача) патрубки. Требуемое направление подключения определяется на месте установки котла своими руками, и никак иначе.
Выбираем трубы – металлопластиковые или полипропиленовые
Если предполагается, что однотрубная система в своем доме будет монтироваться своими руками, то лучше будет сразу ориентироваться на трубы из металлопластика. Объяснение выбора простое:
- Металлопластиковые трубы для индивидуального отопления легко гнутся даже руками, а это экономит бюджет на покупке фитингов и переходников;
- Самостоятельный монтаж однотрубной системы отопления из металлопластиковых изделий обойдется намного дешевле, чем из стальных труб;
- Трубы легко режутся простым труборезом и даже ножом;
- Технология соединения труб индивидуального отопления – самая простая, основана на обжиме цанговыми фитингами, а для этого понадобится всего один разводной ключ. Такое отопление монтировать может даже человек без опыта, при этом порядок монтажа может быть любым в пределах трассы (исключая котел).
Исходя из вышеперечисленных преимуществ и недостатков разных материалов для однотрубной системы отопления, идеальной трубой представляется металлопластиковое изделие Ø ½ дюйма.
Диаметр одной трубы выбран не случайно:
- Ø ½ дюйма позволяет свободно доставлять требуемые объемы теплоносителя отопления ко всем радиаторам в доме. Также трубу маленького диаметра легко спрятать под пол или в нишу стены при прокладке скрытой трассы;
- Фитинги Ø ½ дюйма дешевле других размеров, а таких соединений для одной трассы отопления понадобится несколько десятков, что отразится на стоимости проекта;
- патрубки практически всех обогревательных приборов – батарей или радиаторов – имеют резьбу именно ½ дюйма.
Как рассчитать количество радиаторов и фитингов
Сколько понадобится радиаторов на одно помещение, видно сразу при входе в него: сколько окон в комнате, столько нужно устанавливать обогревательных приборов – по одному под каждым окном.
Размеры и количество секций для каждого радиатора рассчитываются, исходя из комфортной отдачи тепла в помещение: на каждый 1 kW тепловой энергии, излучаемой радиатором, придется около 10 м 2 помещения. Таким образом, при наличии в комнате площадью примерно 25-30 м 2 трех окон потребуется установить три радиатора мощностью по 1 kW, или большее количество обогревательных приборов, но тогда количество секций можно уменьшить. Перед тем, как сделать однотрубную систему отопления, необходимо выяснить, как будут подключаться трубы – сверху или снизу. Для отопления по одноконтурной схеме потребуется минимальное количество фитингов и запорной арматуры, так как все приборы соединены последовательно, и отключение даже одного радиатора остановит всю схему, если она не собрана по типу «ленинградки». Если же однотрубная система реализуется по схеме с нижней разводкой, то трубы пойдут по полу, и для каждого радиатора потребуется приобретать следующие узлы и детали:
- Два фитинга с поворотом 90 0 и цанговым зажимом. Фитинги оснащаются наружной или внутренней резьбой, которая нужна для соединения с другими элементами схемы – радиаторами, насосом, байпасом или контрольными приборами;
- Два куска металлопластиковой трубы, которые нужны для подключения радиатора к трубопроводу. Один отрезок должен быть размером от уровня пола до верхнего края батареи, второй – от уровня пола до нижнего края обогревательного прибора;
- Два фитинга с цангами на концах – к ним будут подсоединяться трубы отопительной магистрали.
Кроме того, потребуется еще:
- Два металлических (желательно из нержавейки или латуни) переходника Ø ½ дюйма для подключения труб к котлу. У переходников на торцах должна быть наружная резьба и пространство для зажима (хомута);
- Столько метров неразрывной металлопластиковой трубы, чтобы опоясать весь периметр отапливаемого здания;
- Два латунных тройника, с помощью которых нужно присоединить в однотрубное кольцо отопления расширительный резервуар, а также заливать рабочую жидкость. На тройниках должны быть места для зажимов (хомутов) на всех торцах;
- Два шаровых крана: один для врезки циркуляционного насоса, один для залива рабочей жидкости в систему. На одном конце вентилей должна быть резьба, на втором – место под зажим;
- Несколько (3-5) фитингов-поворотов под углом 900, чтобы обойти углы помещения.
Вся арматура, фитинги и другие метизы приобретаются заранее, но с учетом проведенных расчетов. Общая длина труб и отрезков труб рассчитывается, исходя из суммы всех отрезков для подсоединения батарей, включая периметр здания, плюс запас в несколько метров. Поэтому металлопластиковые трубы приобретаются бухтой. Набор инструментов для монтажа отопительной системы:
- Гаечные ключи размером 2 2 х 24. Их вполне могут заменить два разводных или газовых ключа. Инструмент пригодится при фиксации контрольных гаек на фитингах;
- Ручной труборез и торцовщик. Труборез можно заменить ножницами по металлу или ножом. Торцовщик можно заменить любым предметом, который можно вставить в трубу и немного раздвинуть ее края, например, ручкой малярной кисти или обычной столовой ложкой;
- Двухдюймовый разводной ключ (№ 2) – для удерживания фитингов при работе;
- Рулетка, электродрель или шуруповерт, перфоратор, молоток – все это пригодится для крепления трубопровода к стенам или полу.
Пошаговая инструкция по монтажу одноконтурной схемы отопления
Однотрубные отопительные контура в загородном доме можно собрать и запустить систему за несколько дней, а при наличии сообразительного помощника – и за один рабочий день.
Однотрубная система отопления
Однотрубная система отопления в домах частного плана пользуется в последнее время все большей популярностью. Отчасти это имеет место, потому что в частных домах такая система является фактически единственным вариантом для организации отопительной системы. Главными достоинствами однотрубной системы отопления являются ее несложное устройство, простота установки, надежность, эффективность, а также приемлемая цена. Еще одним плюсом является то, что коммуникации можно спрятать под напольным покрытием. Однотрубная и двухтрубная система отопления имеют свои преимущества и недостатки, рассмотрим, чем отличается однотрубная система.
Устройство однотрубной отопительной системы
- Главное устройство такой системы, как одноконтурная система отопления, – это котел. Чаще всего топливом для котла является газ, но иногда может применяться и топливо твердых сортов. Такой вариант лучше всего подходит для таких домов, где централизованная газовая система отсутствует.
- Элементами для отопления служат радиаторы. Если раньше в домах были установлены радиаторы из такого материала, как чугун, то сейчас большей популярностью пользуются биметаллические батареи. Чугунные радиаторы имеют несколько больших недостатков. В первую очередь, они не всегда соответствуют всем требованиям технического характера, а во-вторых, обогрев помещения проходит не на самом высоком уровне. Биметаллические радиаторы выглядят более эстетично и лучше обогревают помещение.
Расширительный бак является еще одним важным компонентом такой схемы, как одноконтурная система отопления. Такой элемент необходим для стабилизации давления, а также следит за степенью его расширения. Расширительный бак необходим для того чтобы во время нагревания теплоносителя лишняя влага вытеснялась в него, и, таким образом, исключалась проблема слишком большого нагрева теплоносителя. Теплоносителем может служить не только антифриз, но также и обычная вода, которая течет из крана.
Технические характеристики однотрубного отопления
Однотрубная схема отопления домов является магистралью, к которой подключены радиаторы в последовательном порядке. Теплоноситель проходит по всем нагревательным компонентам. Теплообменный цикл заканчивается тогда, когда теплоноситель доходит до последнего радиатора.
Этот нюанс является самым большим недостатком подобной отопительной системы, однако ему есть альтернативное решение. Чтобы этот нюанс не имел негативных последствий, нужно в помещении устанавливать как можно больше батарей или устанавливать на них специальные краны. Такой метод позволит сбалансировать всю систему, то есть, будет осуществлена правильная регулировка однотрубной системы отопления.
Схема устройства однотрубной отопительной системы
Варианты отопительной системы могут различаться в зависимости от того, какой является площадь здания. Если здание имеет площадь не более чем 100-150 кв.м, то будет достаточной установка такой системы, где циркуляция теплоносителя имеет место естественным образом. Однотрубное отопление будет сбалансированным благодаря тому, что на разных участках теплоноситель будет иметь разную плотность.
В случае, когда площадь дома несколько больше, то эффективней будет работать схема с циркуляцией принудительного характера. Такую циркуляцию можно организовать посредством мощного водяного насоса.
Однотрубная система отопления не предполагает обратных стояков. Монтаж однотрубной системы отопления должен предусматривать расположение трубопровода в верхней части дома. Монтаж такой системы не представляет ничего сложного, а также для ее организации не нужно большое количество труб.
Однотрубная система отопления популярна тем, что она характеризуется эстетичностью.
Существует несколько основных вариантов организации однотрубной отопительной системы, которые вы можете посмотреть на фото.
Первый вариант связан с использованием системы стояков проточного характера. Второй вариант предполагает применение завершающих участков на батарее. Главное отличие состоит в том, что во втором случае перед радиатором ставятся еще и байпасы.
Если схема стояков проточная, то нет стояка подачи. Здесь радиаторы соединяются сверху вниз. И вода в них идет тоже с верхних в нижние. По логике вещей – в нижних радиаторах вода будет более холодной температуры. Поэтому на верхних этажах можно поставить меньше радиаторов, чем на нижних. Такой проект однотрубной системы отопления должен учитывать еще один нюанс – на радиаторы не ставят клапаны и краны. Если перекрыть кран на радиатора отдача тепла понизится и обогревание дома уменьшится. Кроме этого, регулирование температуры в разных помещениях невозможно.
Второй вариант такой системы, как однотрубное отопление из полипропилена, предусматривает замыкающиеся участки на радиаторах – байпасы. Здесь вода равномерно попадает из стояка в верхние и нижние радиаторы. Сама вода будет остывать медленнее, поэтому на разных этажах температура будет почти одинаковой. Так, данная система – это несколько усовершенствованный вариант.
Чтобы вмонтировать байпасы, используются трубы меньшего диаметра, чем для подсоединения к радиаторам. Если же трубы будут одинакового диаметра, то циркуляция воды в трубах будет нарушена. Чтобы сбалансировать систему с одинаковыми трубами, применяют специальные краны. Обычно их ставится 2 – на трубе, подающей носитель тепла, и на байпасе. Так, будет производиться регулирование потока воды в радиатор.
Монтаж отопления с однотрубной системой
Важный этап монтажа – это гидравлический расчет однотрубной системы отопления. В процессе расчета определяются диаметры труб на разных участках. Также производится расчет горизонтальной однотрубной системы отопления и вертикальной с учетом всех потерь давления на участках системы. Делается увязка параллельных приборных и других веток системы. Также осуществляется расчет однотрубной системы отопления потерь давления и расход носителя тепла.
Чтобы установить однотрубные системы водяного отопления, стоит начать с установки котла. Он должен размещаться на глубине, но не в подвале. Обычно делается углубление в полу. После котла при установке такой системы, как однотрубное отопление с нижней разводкой или верхней, делается дымоход. Соединяется с котлом дымоход гофрометаллической трубой. Обязательно следует правильно выбрать диаметр. Теперь основная труба подсоединяется к котлу для магистрали, диаметр ее равен порядка 25 миллиметра.
Обязательно следует помнить, что горизонтальная однотрубная система отопления или вертикальная подразумевает монтаж к котлу только металлических труб, так как другие материалы не способны будут выдержать высокую температуру нагревания. По этой причине и переходники здесь нецелесообразны.
Мембранный бак нужно ставить на высоте около 3-х метров. То есть, это – самая высокая точка в такой схеме, как вертикальная однотрубная система отопления или горизонтальная.
Теперь делается установка труб и радиаторов. На этом же этапе ставятся и клапаны Маевского, а также краны. Радиаторы обычно ставят под окнами. Но между подоконником и батареей обязательно должно быть еще пространство. Трубы лучше делать без изгибов, так как вода может циркулировать не так легко.
Конечно же, при монтаже такой схемы, как однотрубная нижняя разводка системы отопления или нижняя, нужно смонтировать узел, который будет служить для наполнения водой системы, а также через него можно будет слить воду.
Видео по установке однотрубной системы отопления можно посмотреть ниже. После того, как система готова – обязательно проверьте котел на исправность, лучше всего – в присутствии специалиста. Несмотря на некоторые недостатки однотрубной системы отопления, она широко применима в настоящее время.
