Подключение теплого пола к двухконтурному котлу

Как правильно подключить тёплый водяной пол к котлу

Способы подключения контуров напольного отопления

Идеальным вариантом подключения могла бы быть схема, по которой все подающие трубопроводы подсоединяются к коллектору подачи, а возвратные – к гребёнке обратной магистрали. Сами же смесители врезаются в трубы, которые идут к котлу. В реальности такой метод подключения водяного пола практически не применяется ввиду невозможности регулировки степени нагревания жидкости.

Проблема регулирования температуры решается при помощи смешивания холодного и теплого потоков теплоносителя. При этом конструкцией узла подмеса предусматривается:

  • установка трёхходового клапана, работающего по принципу термостата;
  • подключение циркуляционного насоса совместно с трёхходовым краном;
  • подсоединение двухходового клапана и циркуляционного насоса.

Подключение теплого пола к двухконтурному котлу

Трёхходовой смесительный клапан и схема его включения

Схема с трехходовым клапаном

Для управления температурой тёплой воды в системах тёплых полов лучше всего использовать трёхходовой клапан, в конструкцию которого входит термоголовка и отдельный термодатчик. Применение такого термостатического устройства в схеме водяного тёплого пола обеспечивает одинаковую температуру теплоносителя во всех контурах. С помощью циркуляционного насоса осуществляется движение жидкости в системе отопления, а трёхходовой термостатический клапан осуществляет подмес определенного количества горячей воды в гребёнку подачи. При этом устанавливают трёхходовой смеситель на ветке выхода обратного трубопровода из коллектора. Это одна из простейших схем, которая усложняется при необходимости регулировки температуры в отдельных контурах.

Неопытные монтажники очень часто совершают ошибку, выбрав эту схему из-за её простоты, а затем не могут понять, почему так слабо нагревается пол. В данном случае надо учитывать, что магистраль с трехходовым запорным устройством без насоса имеет малую проходимость, поэтому её использование ограничивается максимум двумя-тремя параллельными ветками напольного подогрева. Дополнительные условия накладываются и на длину трубопроводов в этих контурах – не более 35 — 40 метров. Применение дополнительного циркуляционного насоса снимает эти ограничения.

Подключение теплого пола к двухконтурному котлу

Применение циркуляционного насоса в схеме с трёхходовым клапаном

Применение двухходового крана

Другое название двухходового крана – питающий клапан. Входящая в его конструкцию термоголовка с жидкостным термодатчиком управляет открытием и закрытием устройства. Этим достигается добавление или отсекание подачи нагретого теплоносителя, который поступает от отопительного агрегата. В этом случае подмес осуществляется не постоянно, как в схеме с трёхходовым прибором, а только во время открывания крана.

Устанавливая узел с двухходовым краном, в схеме обвязки обязательно предусматривают установку байпаса, оснащенного предохранительным клапаном. В случае превышения критической величины давления на входе в коллектор клапан откроется и сбросит часть теплоносителя в обратную магистраль.

Подключение теплого пола к двухконтурному котлу

Схема узла смешивания с двухходовым клапаном и насосом

Преимуществом данного метода является то, что исключается возможность перегрева пола, а это значительно продлевает срок его работы. Данная схема имеет ограничение на площадь обогрева – не более 200м2. Это связано с низкой пропускной способностью клапана.

Особенности подсоединения смесительного коллектора

Смесительный коллектор предназначается для создания установленной температуры теплоносителя, подаваемого в водяной тёплый пол. При этом происходит соединение потока нагретой и холодной жидкости в необходимой пропорции. Выделяют три типа смешивания:

  • параллельное;
  • последовательное;
  • комбинированное.

Подключение теплого пола к двухконтурному котлу

Схемы подключения коллектора с параллельным и последовательным типом смешивания

При параллельном подмесе трубопроводы с теплоносителем разделяются. Процесс соединения потоков нагретой жидкости самый простой, поэтому для регулирования степени нагрева достаточно подсоединения двухходового крана. На этом преимущества данного способа и заканчиваются. Недостатком можно считать равенство температур подачи и обратки, а также непостоянство расхода к потребителю, вследствие чего часть тепла теряется.

Последовательный тип смешивания применяется чаще всего. При таком способе температура жидкости на входе в котел равняется температуре тёплого водяного пола, что оказывает положительное влияние на производительность. Установкой трёхходового клапана добиваются автоматизации процесса смешивания. Такой вариант лучше всего подходит для систем, имеющих не более 4-х контуров.

Подключение теплого пола к двухконтурному котлу

Принцип комбинированного смешивания теплоносителя

Применение комбинированного смешивания оправдано в сложных схемах, содержащих несколько циркуляционных насосов и большое количество веток. Этот метод позволяет выполнять балансировку отдельных веток с целью выравнивания давления теплоносителя. При этом система легко переключается как на параллельный тип смешивания, так и на последовательный.

Инструкция по подключению тёплого пола к котлу

Для подключения напольного обогрева к отопительному агрегату требуется запастись разводным и сантехническим ключами, а также набором отверток. Из материалов понадобятся пакля и паковочная паста или фум-лента.

Монтаж коллектора

Конечно же, смесительную гребёнку можно сделать своими руками. Для этого нужны трубы с требуемым расчетным диаметром, запорное устройство, термодатчик, циркуляционный насос и соединительные фитинги. Изготовление устройства самостоятельно возможно только после тщательных расчетов всех параметров, поэтому намного проще будет приобрести смесительный прибор заводского изготовления.

Подключение теплого пола к двухконтурному котлу

Смесительный узел для теплого пола

При выборе смесительного коллектора нужно учитывать количество контуров, поэтому он должен иметь соответствующее число выходов. Это условие касается как подающего, так и обратного коллекторов. Простые изделия оснащаются только клапанами для подачи воды в одну сторону. Более сложные содержат в своей конструкции сервоприводы, которые позволяют автоматизировать процесс обогрева. Если ваша система напольного отопления имеет большое количество контуров, требующих балансировки, то вы должны остановить свой выбор на смесительном узле с подающим коллектором, оснащённым расходомерами.

Монтаж гребёнок выполняют по следующей инструкции:

  • на высоте не менее 500мм от пола устанавливают специальный коллекторный шкаф;
  • монтируют коллекторы с учетом того, что гребёнка подачи, как правило, устанавливается вверху;
  • подсоединяют запорные вентили и воздухоотводчики;
  • устанавливают термостатический клапан (термостат);
  • боковые выходы гребёнок подсоединяют к соответствующим магистралям;
  • подающие и обратные трубопроводы контуров напольного обогрева подключают к нижним выводам устройства.
  • заполняют трубопроводы теплоносителем и стравливают воздух;
    опрессовывают магистраль.

После выполнения всех требований включают котел и проверяют работу водяного пола на разных температурных режимах.

Установка термостата

Типичная ошибка монтажа – неправильная установка термодатчика, которая приводит к перегреванию системы напольного обогрева. При размещении термостата нужно выбрать место, удаленное от зон с нетипичной для данного помещения температурой воздуха (мостики холода, сквозняки и так далее), чтобы избежать неадекватного отображения информации. Устанавливая термодатчик, предусматривают розетку для его подключения к электрической сети на расстоянии не более 1-2м.

Видео: Правильное подключение теплого водяного пола

Опрессовка системы водяного пола

После подключения всех трубопроводов к котлу отопления проверяют герметичность соединений. Для этого сначала осуществляют визуальный контроль, а затем проводят опрессовку напольных труб. Давление для этого процесса должно превышать номинальное не менее чем в 1,5 раза. Трубопроводы водяного тёплого пола находятся под напором до 40Мпа, следовательно, опрессовывать систему следует при 60Мпа. Для этого в проверяемый контур закачивают жидкость или воздух, предварительно перекрыв вентили, установленные на гребёнках. Допускается падение давления не более 20кПа за два часа.
Водяной пол, подключенный к системе отопления с учетом всех правил и требований, будет надёжно и эффективно функционировать, обеспечивая тепло и уют в доме.

Как подключить теплый пол к котлу

  • Коллекторная схема подключения теплого пола
  • Полноценная система коллекторов
  • Соединение котла и теплого пола с использованием смесительного клапана
  • Соединение котла и теплого пола с использованием циркулярного насоса
  • Особенности подключения электрического теплого пола к котлу

Подключение теплого пола к котлу может быть выполнено самостоятельно. Перед тем, как подключить теплый пол к котлу, необходимо установить коллекторный шкаф и, собственно, выполнить устройство самого теплого пола.

Подключение теплого пола к двухконтурному котлу

Перед установкой теплого пола, необходимо установить коллекторный шкаф, после чего приступать к установке самого пола.

Подключение теплого пола к котлу: что нужно знать?
Как правило, система подключается к настенному газовому котлу. Фирма-производитель при этом значения не имеет, т.к. процесс монтажа и работа всех котлов осуществляется по сходному принципу. Не имеет значения и то, выполняется ли подключение системы пола к котлу или у вас дома радиаторная система отопления. Однако в случае с водяным теплым покрытием подключение, как правило, производится именно к котлу.

Выводы следующие: выход из оборудования горячей воды в отопительную систему (подача), выход из оборудования в систему горячего водоснабжения, подвод газа, вход холодной воды и «обратка» из системы отопления.

У котла, используемого в таких системах, 5 выводов (если оборудование двухконтурное, то есть для системы горячего водоснабжения и отопления).

Подключение теплого пола к двухконтурному котлу

При подключении пола с подогревом к котлу необходимо обратить внимание на то, чтобы все соединения были разъемными.

В процессе подключения к котлу необходимо обратить внимание на то, что все соединения коллектора с отопительным оборудованием разъемные: при помощи комбинированных муфт и накидных гаек. На каждую трубу устанавливается шаровый кран. В любом оборудовании такого плана имеется подпиточный кран для подпитки/наполнения отопительной системы от системы водоснабжения.

Для самостоятельного подключения системы обогрева к котлу необходимо подготовить набор простых инструментов. Вам понадобится:

  • рулетка — 5-7 м;
  • плоскогубцы (пассатижи);
  • уровень;
  • разводные ключи;
  • обычные гаечные ключи;
  • набор отверток;
  • шлифмашинка;
  • паяльник;
  • перфоратор;
  • газовая горелка;
  • труборез.

Коллекторная схема подключения теплого пола

Подключение теплого пола к двухконтурному котлу

Схема коллекторного подключения теплого пола

Весь процесс самостоятельного подключения пола к котлу сводится к тому, что необходимо выполнить соединение труб с коллекторами, а сами коллекторы соединить с трубами, которые идут от котла. Как уже было сказано, перед подключением теплого пола к обогреваемому оборудованию должна быть выполнена установка коллекторного шкафа и уложен сам пол.

Коллекторный шкаф должен располагаться в таком месте, чтобы в него без затруднений могли заходить подающая и обратная трубы. К трубам необходимо подсоединить боковые выходы коллектора на «обратку» (обратный ход) и подачу. Однако перед этим на коллекторы следует установить запорные вентили (запорные краны). В конструкцию запорного вентиля может входить термометр для более удобного контроля температуры.

Желательно приобрести готовый коллекторный набор известного производителя, который включает в себя запорные вентили не только на выходах обратки и подачи, но и на всех выходах для монтажа труб-теплоносителей обогреваемого покрытия. Это даст возможность отключить на ремонт 1 отдельный контур всей системы, чтобы остальные в это время продолжали работать.

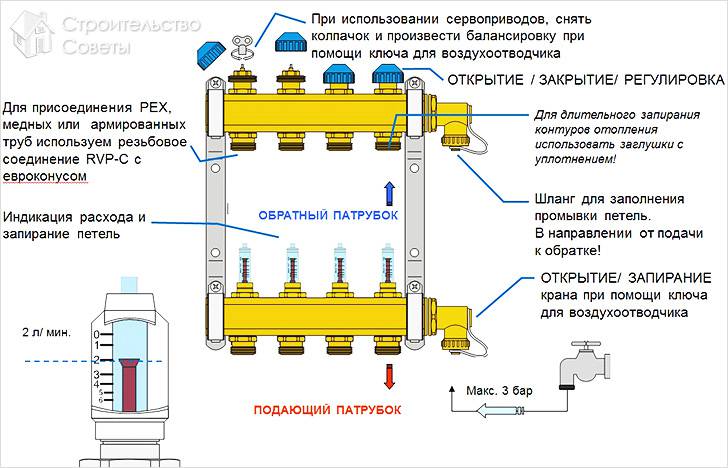

Изображение 1. Схема соединения коллекторов с запорными кранами.

Трубы, краны, коллекторы соединяются друг с другом с помощью компрессионных фитингов. Соединение труб пола с подогревом с коллекторами может быть выполнено при помощи специальных соединителей. В состав соединителя входит зажимное кольцо, опорная втулка и латунная гайка. В случае соединения разных диаметров, применяются фитинги-переходники. Самый простой вариант конструкции будет состоять из простых коллекторов с запорными кранами. Выполняется соединение обратки и подачи с трубами и запорными кранами, соединяются коллекторы и трубы-теплоносители водяного покрытия. На этом монтаж системы пола с подогревом к котлу завершен.

Вышеописанная схема, приведенная на ИЗОБРАЖЕНИИ 1, является наиболее простой и наименее практичной, т.к. она полностью зависит от оборудования (вы можете только немного закрыть запорный кран, чтобы уменьшить подачу жидкости, в результате чего покрытие будет слабее нагреваться).

Вернуться к оглавлению

Полноценная система коллекторов

Подключение теплого пола к двухконтурному котлу

Полноценная система коллекторов включает в себя: запорные вентили, трехходовой смеситель, воздухоотводчик, сливной кран, циркулярный насос.

В состав полноценной системы коллекторов входят, кроме запорных вентилей на трубах, трехходовой смеситель (либо насосно-смесительный узел), воздухоотводчик, сливной кран, циркулярный насос для облегчения циркуляции теплоносителя в трубах.

Запорные краны на входе и выходе можно заменить термостатическими регулировочными вентилями. Они оснащаются термобаллоном с парафином, посредством которого задается пропускная способность вентиля.

Насосно-смесительный узел необходим для подмешивания остывшего теплоносителя из обратки в подачу, снижая температуру чересчур горячей жидкости. Людям, которые живут в регионах с холодным климатом, смеситель нужен обязательно, потому как оборудование будет работать в режиме сильного обогрева, а температура теплоносителя водяного покрытия с подогревом должна быть не выше 55 градусов.

Смесительный насос устанавливается между трубой подачи и коллектором подачи. Третий выход насоса идет на обратку перед отдающим трубопроводом. Насос, таким образом, будет забирать теплоноситель с минимальной температурой и добавлять его в подачу.

Вернуться к оглавлению

Соединение котла и теплого пола с использованием смесительного клапана

Изображение 2. Схема трехходового смесительного клапана.

Смесительный насос можно заменить трехходовым смесителем, который выполняет такую же функцию, только без насоса (используется при наличии хорошей циркуляции, не требующей дополнительного насоса). Установка трехходового смесителя выполняется там же, где и насосно-смесительного узла, т.е. на выходе из коллектора обратки.

Схема, в соответствии с которой должно выполняться соединение коллектора и покрытия с подогревом с использованием трехходового смесительного клапана приведена на ИЗОБРАЖЕНИИ 2.

С одной стороны коллекторы подсоединяются к трубам от обогревательного оборудования, а с другой на каждом коллекторе нужно установить разветвитель. С верхней стороны разветвителя подключают воздухоотводчик. С нижней стороны разветвителя устанавливают сливной кран.

Вернуться к оглавлению

Соединение котла и теплого пола с использованием циркулярного насоса

Подключение теплого пола к двухконтурному котлу

Изображение 3. Схема циркулярного насоса.

Если смеситель вам не нужен, но напор воды недостаточно сильный, можно установить циркулярный насос. При подключении к центральному отоплению насос необходимо устанавливать на обратке, т.к. если установить его на подаче, он будет забирать лишний теплоноситель из центральной отопительной системы, и тогда в батареях будет меньше тепла. Хотя, если именно это вам и нужно, тогда можно устанавливать насос на подаче.

Схема, в соответствии с которой должно осуществляться соединение коллектора с полом с использованием циркулярного насоса, приведена на ИЗОБРАЖЕНИИ 3.

Вернуться к оглавлению

Особенности подключения электрического теплого пола к котлу

Если вы подключаете к котлу электрический пол с подогревом, то обязательно проверьте наличие в комплекте специального кабеля, который является главным нагревательным элементом такой конструкции.

Еще одной очень важной составляющей конструкции является регулятор температуры. Данное приспособление отвечает за уровень тепла и, как результат, за расходы энергии. С его помощью вы сможете установить нужную температуру как во всем помещении, так и в отдельных секциях. Кстати, установка такого варианта проще, поэтому при наличии начальных навыков нетрудно выполнить процедуру своими руками.

Подключение водяного теплого пола к котлу

Последняя редакция: 07.02.2017

  • 4223 просмотра
  • 0 комментариев

В настоящий момент все большую популярность набирает самостоятельное строительство и обустройство домашнего интерьера. Комфорт, тепло и уют в любом доме являются залогом крепкого здоровья близких людей и их регулярных улыбок. Для обеспечения всех этих пунктов хозяину любого жилья в первую очередь потребуется предусмотреть надежное и качественное отопление. Справившись с установкой радиаторов на стенах и закончив обустройство напольного обогрева, необходимо выполнить правильное подключение водяного теплого пола к котлу.

Названный тип пола взят за основу неспроста. За счет относительно невысокой стоимости всех расходных материалов он является самым бюджетным и доступным видом обогрева помещений с повышенным содержанием влаги, поэтому часто используется для отопления ванных комнат, кухни и прихожих.

Собравшись проводить подключение, условимся на том, что теплый пол полностью закончен и подключен к коллектору. Расположение последнего всегда остается на усмотрение хозяина жилья и может размещаться в абсолютно любом удобном для вас месте, где не будет мешать и вызывать любопытство у детишек, однако некоторые рекомендации стоит учесть.

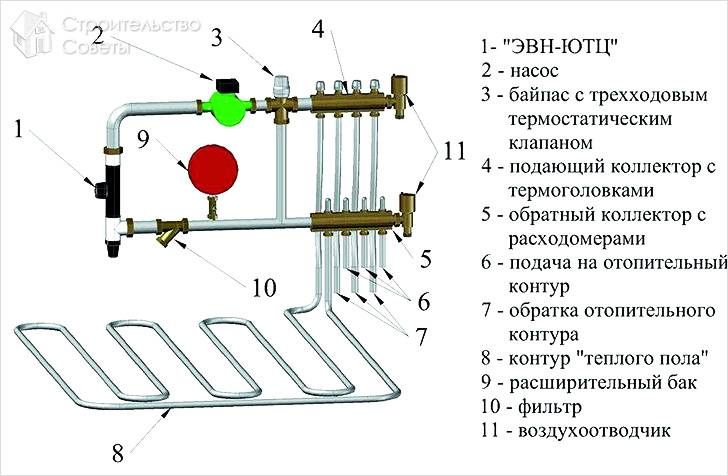

Схема коллектора

Подключение теплого пола к двухконтурному котлу

Шкаф должен располагаться в помещении, пространство которого обеспечивает свободный доступ для подающих и обратных труб. К концам этих элементов присоединяются боковые выходы коллектора на подачу отопительной жидкости и ее получение. Нелишним будет перед выполнением последнего пункта установить защитные запорные вентили и регуляторы температуры в системе.

Для упрощения всей этой процедуры многие изготовители стали выпускать готовые коллекторные комплекты. включающие в свой состав не только описанные выше элементы, но и запорные краны на все выводы труб теплых полов и радиаторов, предусматривающих отключение некоторых контуров системы, когда основная ее часть остается включенной.

Вентили, концы труб и коллектор соединяются при помощи компрессионных переходников – фитингов, имеющих абсолютно разные входные и выходные размеры в зависимости от предпочтений потребителя. Нередко выводные трубы теплого пола соединяются с коллектором посредством соединителей, включающих в свой состав опорную втулку, кольцо с зажимом и латунную гайку. Самое простое подключение состоит из простых зажимов с запирающими вентилями. Трубы подачи и обратного получения присоединяются к коллектору, а он, в свою очередь, прикрепляется к выводам теплоносителей пола.

Названная схема является наиболее простой и не сможет полностью обеспечить надлежащий контроль над всей отопительной системой, поскольку она полностью зависит от типа котла (единственное – запорный вентиль можно немного прикрыть, чтобы слегка уменьшить подачу отопительной массы).

Сборные коллекторные системы

Подключение теплого пола к двухконтурному котлу

Полноценная коллекторная система наряду с запорными вентилями и регуляторами температур включает в свой состав:

Аналогом запорному крану на входах/выходах может легко послужить вентиль с регулировочным термостатом. Главным достоинством этих приспособлений является их возможность сужаться и расширяться в зависимости от установленной оптимальной температуры, задавая интенсивность поступления отапливаемой жидкости.

Смесительный узел в этой конструкции необходим для регулирования температуры в трубах, которое осуществляется путем смешивания прошедшей через всю систему жидкости с новой подачей. Актуальность названного элемента возрастает особенно в северных регионах, поскольку котел будет направлен на высокий прогрев, а температура в теплоносителе пола должна быть в районе 50–55ºС.

Насос смесителя необходимо установить между зажимом на подачу и трубой для подачи, при этом третий выход идет на возврат и располагается перед зажимом на отдачу. Получившееся подключение позволит помпе забирать остывшую жидкость из системы и переправлять ее сразу в подачу.

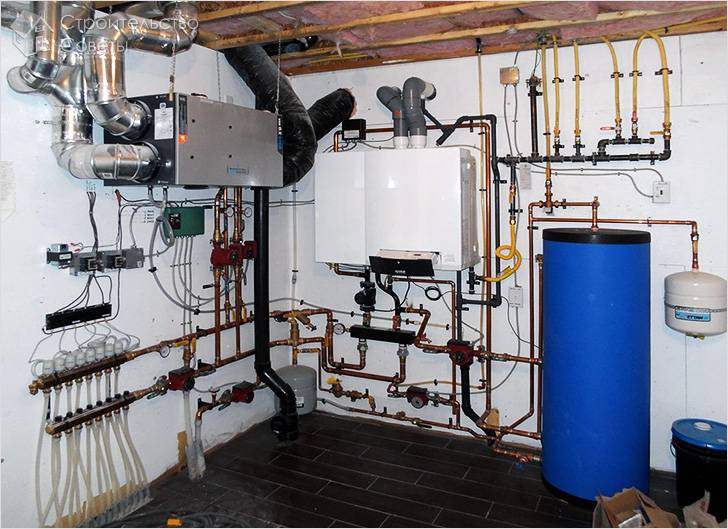

Подключение к котлу

Подключение теплого пола к двухконтурному котлу

Наиболее оптимальным и эффективным вариантом считается подключение водяного теплого пола к газовому котлу, поэтому все остальные типы отопительных приборов и вопрос, какой котел выбрать, стоит сразу откинуть. Это утверждение обусловлено значительной экономией затрат на электроэнергию и обеспечением самостоятельной регулировки температуры в системе.

Определившись с коллектором и расположив его по описанным выше рекомендациям, следует приступить к размещению котла и подключению его к конструкции водяного теплого пола в отдельном контуре.

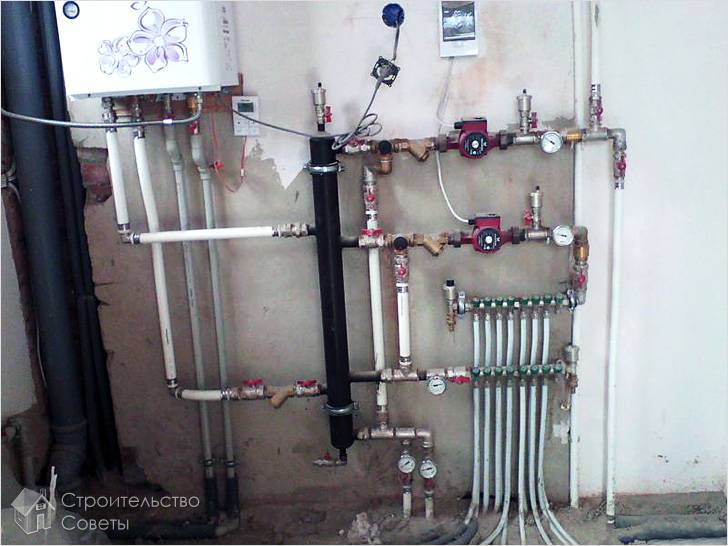

Очередность подключения

Подключение теплого пола к двухконтурному котлу

Ниже приводится последовательность выполнения работ:

  • Выбор подходящего места. Обычно для этих целей отводится отдельное помещение, в котором собираются все трубы от коллектора и прочие жизненно важные системы дома.
  • Заводим возвратную и подающую трубы в коллектор. Первая будет осуществлять прием холодной воды и направлять в последующем ее обратно в котел на прогрев, а вторая подавать нагретую жидкость в конструкцию водяного пола.
  • Соединяем трубу котла с вентилем, используя соответствующий фитинг, далее подключаем к этому же вентилю вход коллектора.

Как и в варианте подключения труб к коллектору потребуется установить на вход и выход запорные краны и регуляторы температуры для обеспечения контроля и перекрытия их в случае необходимости.

В заключение остается выполнить тестирование получившейся отопительной системы.

Важной особенностью при подключении теплого пола к отопительному оборудованию является обеспечение требуемой просушки получившейся стяжки. Заканчивать все работы необходимо только после того, как осуществите проверку отопления. Убедившись в надежном функционировании, приступайте к укладке напольного покрытия и проводите финальную уборку. Невыполнение этих простых советов может привести к затоплению помещения!

В помощь домашним умельцам – все схемы подключений котла к системам отопления должны быть указаны в технической документации на изделие. Для того чтобы качественно произвести все работы необходимо внимательно изучить все приложенные документы и учесть описанные рекомендации.

В видео рассказывается о тонкостях работы и подключения теплого водяного пола:

Особенности газовых теплых полов — разновидности и монтаж

Наиболее эффективным решением по обогреву дома считается создание тёплого пола. Это обусловлено явлением конвекции. Так, чем ниже располагается источник тепла, тем равномернее отапливается помещение.

Особенности создания теплого водяного пола от газового котла в доме

Предполагает прокладку под напольным покрытием системы труб. Они заполняются разогретым теплоносителем, поступающим из котла. Как правило, в его роли используется горячая вода.

Подача осуществляется посредством распределительного коллектора. Для увеличения эффективности системы и использования для отопления меньшего количества топлива используется циркуляционный насос, позволяющий быстрей достигать требуемого диапазона температур.

При поступлении теплоносителя в коллектор он распределяется по контурам, проходит их и уже в остывшем виде возвращается в котёл. В систему включаются такие устройства контроля, как манометр, термостат, обратные клапаны и ряд других.

Схема проектируемых контуров зависит от особенностей комнат. При этом приходится учитывать, что эффективная длина трубы, подходящая для отопления помещения, ограничена расчётным величинами. Ведь проходя по контуру, вода остывает. Считается, что максимальная площадь составляет 40 квадратных метров.

Для небольших помещений выбирают схему укладки «змейка». Если решается вопрос с отоплением большой площади, рекомендуют использовать «спираль». В некоторых случаях технология предусматривает комбинацию разных схем. Укладывается контур одной трубой.

Чтобы создать газовый теплый пол, обычно используют трубы, сделанные из металлопластика. Они обладают невысокой ценой, хорошо гнутся и выпускаются в бухтах. Если первоначальные расчёты оказались заниженными, вероятно, недостатки удастся компенсировать за счёт резерва.

Чем газовый тёплый пол отличается от электрического

Различия есть, и они весьма существенны. Например, когда используется газ, эффективность обогрева падает по мере удаления от котла. Связано это с тем, что теплоноситель отдаёт тепло и остывает. Каждый метр квадратный ведёт к ухудшению общей результативности.

Электрический пол лишён недостатков неравномерного нагрева. Используемая при их создании нагревательная жила обеспечивает равный нагрев по всей площади прокладки. Он хорошо подходит в случаях, когда необходим обогрев на маленькой площади, например, в туалете, ванной комнате или небольшой кухоньке.

На заметку! Если говорить об эксплуатационной стоимости, то она приблизительно одинакова, хотя газовый тёплый пол демонстрирует несколько лучшие результаты. Особенное внимание следует уделять теплоизоляции — при плохих показателях затраты вырастают кратно.

Отдельного упоминания заслуживают и вопросы безопасности. Так, газовый тёплый пол считается на порядок более безопасным. Связано это с рядом проблем, сопровождающих установку электрического варианта. Возможен локальный перегрев, пробой и термическое разложение. А если в помещении деревянный пол, то это уже риск возгорания. Поэтому ещё в процессе строительства приходится четко определяться, что и где будет стоять.

Преимущества газовых теплых полов

Если хочется создать для себя тёплый и уютный этаж дома или необходимо поддерживать требуемое значение температуры по другим соображениям, выбрать именно этот вариант следует из-за таких приятных сторон:

  • Использование технологии тёплого пола позволяет распределять тепло более-менее равномерно.
  • Систему можно использовать зимой для обогрева, а летом для охлаждения.
  • Обеспечивается циркуляция холодного и горячего воздуха, что ведёт к соблюдению почти одинаковой температуры на любой высоте.
  • Система не нуждается в регулярном обслуживании. Осмотр перед отопительным сезоном нужен только котлу и распределительному узлу.
  • Полом не сжигается кислород и не возникает эффекта сухого воздуха.
  • Предотвращается образование плесени и грибков.

Существующие виды

Различают по материалам теплообменника:

  • Стальные полы. Простые и относительно дешевые варианты. Средние показатели долговечности, подвержены коррозии.
  • Чугунные полы. Стойки к коррозии, долговечные и прочные. При использовании этого варианта приходится потратиться на дополнительные устройства и более дорогие котлы, следящие за равномерностью нагрева. В противном случае может треснуть материал.
  • Полы из нержавеющей стали. Объединяют в себе преимущества двух предыдущих вариантов. Недостаток — высокая цена.
  • Медные полы. Стойки к коррозии, свойства материала позволяют быстро регулировать режим работы.

Также в зависимости от того, какой был выбран газовый котел для теплого пола, различают системы:

  • Одноконтурные решения. Используются только для обогрева помещений.
  • Двухконтурные решения. Используются для обогрева помещений и нагрева горячей воды.

Схемы подключения

В качестве примера будет рассмотрена реализация с настенными и напольными котлами. Схемы подключения отличаются не сильно:

  • С настенными котлами.

Источник теплоносителя подключается непосредственно к коллектору. На нём устанавливают запорные шаровые краны на трубах подачи и возвращения теплоносителя и регулировочные вентили. Для регулировки температуры отдельных контуров устанавливаются сервоприводы. Также в таком случае необходим байпас с перепускным клапаном, если он не предусмотрен в конструкции котла. При условии, что нет встроенной комплексной системы безопасности, она также встраивается в схему. Подключаются контуры и всё готово.

  • С напольными котлами.

В схему включается выносной циркуляционный насос, трехходовой клапан и другие элементы, позволяющие создать насосно-смесительный узел с требуемыми параметрами. Остаётся включить, если отсутствуют, систему безопасности и расширительный бачок. Подключаются контуры и всё готово.

Пошаговая инструкция по самостоятельному монтажу газового тёплого пола

Если есть желание самостоятельно сделать в квартире, для этого необходимо иметь умелые руки. Создать теплый водяной пол от газового котла в доме несложно, если есть опыт. Новичкам, возможно, придётся переделывать. Поэтому, необходимо не спешить. Порядок действий:

  1. Определяется подходящее место. Минус газового котла в том, что для его работы необходим кислород. Поэтому, чтобы он мог выполнять свои функции и не оказывал негативного влияния на здоровье, его размещают в отдельном пристроенном помещении или комнате.
  2. К коллектору проводится подающий и обратный трубопровод. Первый необходим для разогретого теплоносителя. Обратная труба принимает холодную воду и направляет её в котёл для нагрева.
  3. Трубы соединяются с вентилем. Уже к нему подключается коллектор.
  4. Устанавливаются запорные краны и терморегуляторы на входах и выходах.
  5. Прокладываются трубы на полу.
  6. Подключаются контуры к коллектору.
  7. Тестируется созданная конструкция на предмет технических недостатков.

Рекомендации по использованию газовых теплых полов

Не следует думать, что данное техническое решение — это частный случай, о котором никто никогда не слышал. Можно, но вовсе не обязательно изобретать велосипеды. Чтобы избежать большинства проблем, следует:

  • адекватно рассчитывать потребность в обогреве. Необходимо брать во внимание не только площадь, но и величину теплопотерь, тип помещения, этаж, теплоёмкость окружающих материалов и много других факторов.
  • Утеплить жилье. Чем меньшим будет уровень потерь тепла, тем ниже расходы на топливо и эксплуатацию.
  • Использовать терморегуляторы. Желательно предусматривать их для каждой комнаты. Если выбрать программируемый терморегулятор с настройкой микроклимата, уровень экономии составит 20-30 %.

На заметку! Вот такие простые, но важные советы позволят увеличить срок эксплуатации и уменьшить траты, одновременно полностью достигнуть желаемого уровня комфорта.

Настенные газовые котлы с функцией теплый пол. Котел газовый для теплого пола и горячей воды

Отопительный агрегат для частного дома хозяева обычно подбирают по выгоде от использования какого-либо энергоносителя из тех, что есть в наличии. Этот подход – правильный, его и надо придерживаться при выборе котла для теплых полов (ТП). То есть, подбирая подходящий отопитель, нужно учитывать следующие факторы:

  • какой энергоноситель наиболее выгоден;
  • какая необходима тепловая мощность;
  • как в регионе проживания поставляется электричество, часты ли отключения;
  • комфорт при эксплуатации, в том числе простота обслуживания;
  • насколько легко будущий источник тепла стыкуется с контурами напольного обогрева.

Настенный котел для контуров напольного обогрева

В контексте данной статьи особый интерес представляет последний пункт. Дело в том, что ни один производитель не выпускает специальные котлы для теплого пола. В некоторых моделях газовых теплогенераторов можно встретить лишь функцию работы с водяными теплыми полами и не более того.

Основное отличие радиаторной системы отопления от напольных греющих контуров заключается в температуре теплоносителя. Для подачи в радиаторы вода греется максимум до 85 °С, в то время как в трубах водяных полов она не должна превышать 55 °С.

Оптимальный температурный график в системе обогрева полов составляет 35—45 °С на подаче и 25—35 °С в обратном трубопроводе. Если в отоплении дома участвует теплый пол и радиаторы, снабжаемые нагретой водой от одного котла, то на выбор теплогенератора это не влияет. Другой вопрос, когда батареи не предусматриваются, а котельная установка должна обслуживать только низкотемпературную напольную систему отопления.

Петли теплых водяных полов – раскладка труб

Не всякий источник тепла способен поддерживать температуру теплоносителя 30—40 °С. Вопрос решается с помощью различных способов обвязки отопительного агрегата. Сложность стыковки зависит от разновидности применяемого котла для теплого водяного пола:

  • газовый настенный или напольный;
  • электрический;
  • твердотопливный;
  • автоматический пеллетный или угольный.

Насколько совместимы эти котлы с теплыми полами и как их правильно подключить, рассмотрим по отдельности для каждой из разновидностей.

Теплый пол — идея и концепция

Идея устройства теплого пола в жилых помещениях не нова. Человек давно обратил внимание на действующие вокруг нас законы физики — теплый воздух в помещении всегда скапливается вверху, под потолком. Остывший воздух наоборот, опускается вниз, делая пол самым холодным местом в помещении, съедающим драгоценные килокалории своей значительной площадью.

Искусственно подогретый до определенной температуры пол, становится мощным источником тепла в помещении. За счет большой площади подогрева, воздух равномерно прогревается и поднимается вверх, заполняя все внутреннее пространство. Процесс воздухообмена обеспечивает необходимую температуру в помещении, причём, минимизирует разницу между её значениями на уровне пола и под потолком. В комнатах, оборудованных теплым полом, практически отсутствуют зоны с прохладным воздухом.

Газовые котлы, используемые сегодня для домашнего автономного отопления, вполне способны обеспечить нормальную работу теплого водяного пола. Добиться эффективного повышения комфорта в данной ситуации можно при соблюдении определенных условий – точных тепловых и гидравлических расчетах, грамотного монтажа системы тёплых полов.

Концепция

Обеспечить подогрев пола можно посредством укладки в существующее между полом и напольным покрытием пространство трубопровода, в котором будет циркулировать нагретый газовым котлом теплоноситель. В качестве теплоносителя выступает вода (обычная или со специальными добавками против замерзания) — традиционная жидкость, используемая для автономного котельного оборудования.

Теплообменником в данном случае выступает трубопровод, уложенный под напольным покрытием. Эффект достигается за счет большой площади теплоотдачи. Количество тепла, поступающее в пространство внутреннего помещения, достаточно для горизонтального и вертикального распределения теплой воздушной массы.

Важно! Принципиальное отличие данной системы от других типов обогревательных систем — низкая температура теплоносителя. Для теплого водяного пола достаточно нагреть теплоноситель до температуры 30-50 0 С.

Теплый пол от газового котла

Если ваше жилище газифицировано, то логичным будет выбор источника тепла, работающего на природном газе. Нужно лишь правильно подобрать его по мощности и сопоставить выбранную модель с условиями эксплуатации. При частых перебоях электроснабжения проще поставить напольный энергонезависимый отопитель с открытой камерой сгорания, чем покупать и эксплуатировать бензиновые либо дизельные электрогенераторы.

Монтаж и подключение настенного теплогенератора

В Российской Федерации и Беларуси использование природного газа для обогрева жилища – один из самых выгодных вариантов в плане оплаты энергоносителей. В Украине ситуация иная, там цена газа настолько велика, что первое место по выгоде занимают твердые виды топлива – дрова, уголь и пеллеты.

Когда с подачей электричества все в порядке, то проще всего установить и подключить настенный газовый котел для теплого пола. Он хорош тем, что имеет собственный циркуляционный насос, расширительный бак, предохранительный клапан и сетчатый фильтр. В этом случае схема подключения тёплого пола очень проста: отопитель соединяется с распределительной гребенкой трубами напрямую, но с учетом таких нюансов:

  1. На входе и выходе теплогенератора должны стоять отсекающие шаровые краны.
  2. Вместительности встроенного расширительного бачка (обычно не более 10 л) должно хватать на обслуживание системы отопления. Произведите подсчет объема воды в трубах и сопоставьте с емкостью бачка. Если последняя меньше 1/10 части общего количества теплоносителя, то поставьте дополнительную расширительную емкость на обратном трубопроводе перед входом в котел.
  3. Если конструкцией настенного отопительного агрегата не предусматривается встроенный расширительный бак, поставьте его отдельно на трубопроводе обратки, как сказано выше.

Ниже на схеме показано, как подключить теплый пол к настенному газовому котлу. Как видите, циркуляционный насос в системе отсутствует, поскольку задействован котловой агрегат. Распределительный коллектор без смесительного узла оснащен термоголовками типа RTL, подробнее о данном виде подключения водяных контуров рассказано в этой статье.

Схема подключения ТП к газовому теплогенератору

Поскольку расширительный бачок встроен в настенный отопитель, дополнительный резервуар ставится при необходимости. Например, большое количество воды в системе отопления

Напольные газовые теплогенераторы, за редким исключением, не оснащаются насосами и расширительными баками. Поэтому его подключение осуществляется по аналогичной схеме, но с недостающими элементами в обвязке:

Подключение напольного котла к гребенке ТП

В закрытых системах, куда относятся и теплые полы, обязательно ставится группа безопасности и насос. В котлах напольного монтажа эти элементы отсутствуют

Когда необходимо произвести монтаж традиционной схемы, где теплый пол и радиаторы получают тепло от одного котла, подключение производится следующим образом:

Схема комбинированного отопления радиаторы теплый пол

Примечание. На схеме представлен способ обвязки с применением сервоприводов, действующих совместно с комнатными терморегуляторами. Отопитель можно подключить и без автоматики по такой же схеме.

Комплектующие системы «теплый водяной пол»

Основными конструктивными элементами такой системы являются:

  • газовый котёл;
  • нагнетательный насос;
  • запорная арматура и соединительные фитинги;
  • основной трубопровод для разводки теплоносителя по жилым помещениям;
  • напольный мини-трубопровод для укладки по поверхности чернового пола;
  • коллектор;
  • система автоматики и регулировки рабочих режимов.

Газовый котел

Для частного дома большой площади, где повышение комфортности температурного режима планируется осуществить в большом количестве комнат, оптимальным выбором будет напольный двухконтурный газовый котёл в автономном исполнении. Такие агрегаты имеют большую мощность, способны одновременно решать сразу несколько задач – отопление жилых помещений и обеспечение горячего водоснабжения.

На заметку: для газо-нагревательного оборудования в напольном исполнении необходимо оборудовать соответствующее помещение с дымоходом и вентиляцией. Помещение, выделяемое под котельную (мощность котла до 30 кВт), должно иметь площадь не менее 4 м кв., а минимальный объём – 8 м куб. Если для тёплого пола используется одноконтурный газовый котёл, то для системы ГВС придётся дополнительно устанавливать бойлер косвенного нагрева, который допускается размещать в этом же помещении.

Для квартиры, где дорог каждый квадратный метр площади, можно использовать настенный газовый котел, который при правильном подборе мощности также обеспечит эффективную работу водяного тёплого пола. Благодаря своим габаритам, место для размещения такого оборудования подобрать легче, котлы газовые настенного исполнения допустимо устанавливать даже на кухне или в ванной комнате. Обычно мощность настенных газовых котлов варьируется в диапазоне 7-30 кВт.

Настенные автономные газовые приборы в большинстве случаев имеют закрытую камеру сгорания, поэтому для эффективной и безопасной его работы достаточно оборудовать коаксиальный дымоход с выходом на улицу или в центральную дымоходную шахту.

Важным моментом при покупке оборудования является определение оптимальной мощности газового котла, который должен будет обеспечить работу системы «водяной теплый пол», поэтому при выборе модели газового котла необходимо опираться на данные тепловых расчетов.

Для справки: для обогрева 1 кв. м жилой площади необходимы затраты приблизительно 100 Вт электроэнергии при условии хорошей теплоизоляции помещения, потолков высотой не более 3 м и отсутствии избыточного количества окон.

Большинство помещений частного дома имеют в своей конструкции наружные стены, теплопотери через которые могут потребовать увеличения до 150 Вт затрат тепла на обогрев 1 м кв. жилой площади. Поэтому при покупке газового котла, даже имея тепловой расчёт с указанием необходимой мощности агрегата, лучше приобрести устройство с превышением расчётной величины этой характеристики на 15-20%.

В большинстве случаев мощность двухконтурных котлов рассчитана на горячее водоснабжение с одной или двумя точками водозабора. Поэтому при увеличении количества точек горячего водозабора потребуется увеличение мощности котла.

В этом отношении водяной теплый пол обладает преимуществом – грузит газовый котёл в щадящем режиме. Принцип действия системы тёплых полов в данной ситуации требует от котла для подогрева теплоносителя минимальных энергозатрат. Большая часть мощности котла высвобождается на подогрев воды системы горячего водоснабжения.

Трубы для водяного теплого пола

Для укладки теплого водяного пола используют медные, полипропиленовые, металлопластиковые или РЕХ-трубы.

Трубы из меди (высокий коэффициент теплопроводности, долговечность) являются идеальным материалом для устройства водяных тёплых полов, поэтому их цена высока, и доступность ограничена.

Полипропиленовые трубы также мало распространены, но по другой причине – их гибкость недостаточна, и минимальный радиус изгиба трубы должен равняться 8 её диаметрам, что отдаляет витки друг от друга.

Трубы из металлопластика заслуженно популярны – внутреннее алюминиевое покрытие обеспечивает им хорошую теплопроводность, а оболочки из полимера защищают от повреждений. При таких характеристиках доступная цена – хороший стимул для выбора в их пользу.

РЕХ-трубы – материал из «сшитого» полиэтилена, то есть с искусственно изменённой молекулярной структурой, делающей этот материал прочным и долговечным. Цена РЕХ-труб вполне доступна, и потому их применение при устройстве водяных тёплых полов широко распространено. Однако следует иметь в виду одно специфическое свойство этого материала — РЕХ-трубы при нагреве стремятся принять свой первоначальный контур, поэтому при укладке на пол их необходимо жёстко фиксировать к арматуре стяжки.

Система отопления укладывается не на один день, поэтому её надёжность, в том числе герметичность, и долговечность необходимо обеспечить. Для этой цели трубы укладываются единой цельной бухтой, без соединений. Задача — в процессе монтажа получить единый, замкнутый контур, по которому будет циркулировать теплоноситель, качестве которого лучше использовать воду со специальными присадками. Это позволит избежать размораживания системы во время сильных морозов. Подобная мера актуальна для владельцев загородных домов и коттеджей с непостоянным проживанием.

Важно! При использовании в системе воды необходимо установить дополнительное защитное устройство, компрессор или баллон с сжатым воздухом для экстренной продувки всего контура и слива теплоносителя.

Важно! Покупая трубы для системы отопления, обращайте внимание на маркировку. В изделиях, предназначенных для систем отопления, имеются соответствующие символы и обозначения. Как правило, это допустимое давление в 10 бар и температура нагрева — до 95 0С.

В зависимости от характеристик помещения и типа напольного покрытия (толщина стяжки, высота помещения и т. д.), для монтажа системы тёплых водяных полов используются трубы диаметром 16-20 мм. Во время укладки трубопровода допускается минимальный радиус изгиба, равный пятикратному диаметру для металлопластиковых труб и 8-кратному — для полипропиленового материала.

Для полноты картины предлагаем ознакомиться с видеоматериалом, в котором подробно рассказывается и показывается, как осуществляется монтаж водяного теплого пола.

Особенности работы напольного отопления без радиаторов

Начнем с того, что специалисты – практики не рекомендуют задействовать обогрев теплыми полами без поддержки радиаторной системы и вот почему:

  1. Чтобы сообщить помещению достаточное количество тепла, придется поднимать температуру поверхности пола до 30 °С и выше, что уже некомфортно для проживающих в доме.
  2. Батареи, оборудованные термостатическими вентилями, быстрее реагируют на изменения температуры в комнате, чем нагретые полы. Последние более инертны из-за массивности и теплоемкости стяжки.
  3. Любые водяные котлы, кроме электрических, не могут работать эффективно в режиме минимального горения, когда нужно поддерживать низкую температуру теплоносителя. Представьте, что КПД газовых и твердотопливных агрегатов при этом падает на 5—20%, и подумайте, сколько топлива вы сожжете впустую.

Бак-теплоаккумулятор для теплых полов

Если газовый теплогенератор перевести в режим нормальной работы, выставив температуру нагрева воды хотя бы 60 °С, то горелка станет часто разжигаться и отключаться (появится так называемое тактование), поскольку системе напольного обогрева не требуется большое количество теплоты. Для отопителя такой режим непригоден, он может быстро выйти из строя.

Для нормальной совместной работы газовых и других котлов с отоплением теплыми полами, но без радиаторов, существует оптимальный выход – установка буферной емкости. Даже резервуар небольших размеров позволит избежать «тактования» агрегата, сжигающего природный газ.

Пример монтажа буферной емкости рассмотрим совместно с твердотопливным котлом, который при теплоснабжении напольного отопления без нее обойтись не может.

Как выбрать твердотопливный котел для теплых полов

Направляясь в магазин за твердотопливным котлом, большинство людей не имеют представлений о том, на что именно обращать внимание. Они надеются на продавцов, которые зачастую действуют в собственных интересах

Рассмотрим вопрос выбора более тщательно. Основными критериями твердотопливного котла являются такие параметры, как:

  1. Мощность.
  2. Регулятор мощности.
  3. Энергозависимость.
  4. Способ нагрева воды.

Рассмотрим каждый из них подробнее.

Рассчитывая мощность, берут во внимание то, насколько хорошо утеплено помещение, а также его площадь. На каждом котле производитель указывает объем, который может отапливаться котлом, при отсутствии теплопотерь

В противном случае покупают твердотопливный котел с мощностью на 24% больше, чем нужно.

Производители выпускают котлы с регулятором мощности и без него. Он может работать в автоматическом режиме или на ручном управлении. Первый вариант более экономичен.

Применение энергозависимости в устройстве твердотопливного котла увеличивает его производительность, но делает котел зависимым от электрообеспечения и снижает уровень автономности.

Не последнюю роль играет способ нагрева воды.

Когда требуется устройство не только для отопления дома, но и для снабжения горячей водой, то выбирают двухконтурный котел, так как он подогревает воду в проточном режиме. Если нужен накопитель – устанавливается буферная емкость.

Подключение твердотопливного агрегата

Вы выбрали отопление своего дома дровами посредством теплых полов без подключения радиаторов? Приготовьтесь к значительным вложениям средств в обвязку твердотопливного котла, поскольку при таком раскладе без буферной емкости не обойтись. Причина в том, что дровяным отопителям необходимо куда-то сбрасывать тепло, иначе водяная рубашка агрегата может закипеть.

Напольное отопление от двух котлов

Более того, теплогенератор на твердом топливе не в состоянии нагревать теплоноситель всего до 40 °С, его минимальная рабочая температура составляет 55 °С. Если она будет ниже, в камере сгорания образуется конденсат, пагубно влияющий на металлические стенки. Даже в чугунном котле, не подверженном коррозии, из-за конденсата образуется слой налета, препятствующий эффективному сжиганию топлива.

Чтобы твердотопливный котел функционировал с максимальным КПД, а вы сжигали дрова с наибольшей выгодой, нужно поддерживать температуру теплоносителя на уровне 80—90 °С, что абсолютно не совместимо с теплыми полами. Значит, нужна буферная емкость — теплоаккумулятор.

Во время максимального горения дров излишек теплоты будет накапливаться в теплоаккумуляторе, а система напольного обогрева станет постепенно отбирать нужное количество с помощью смесительного узла, как это изображено на схеме:

На схеме условно не показаны отсекающие краны для теплоаккумулятора

По предлагаемой схеме можно подключать любой твердотопливный или газовый котел, это лучший из существующих вариантов, хотя и не самый дешевый. Таким же способом рекомендуется присоединять пеллетные и угольные автоматизированные теплогенераторы. Расчет и подбор объема используемого теплоаккумулятора – это отдельная тема, рассмотренная здесь.

Итоги

Итак, на чем остановить свой выбор? Самый оптимальный вариант — газовый котел для теплого пола с конденсационной технологией отбора тепла. По всем трем параметрам он занимает неплохие позиции. Чуть хуже дело обстоит, если поставить газовую установку с функцией «теплый пол». Но, к сожалению, магистральный газ есть возможность подключить не у всех. И тогда проще всего реализуется водяной теплый пол с электрическим котлом. Небольшой электрокотел можно поставить для обогрева теплых полов в подсобных помещениях, например, в гараже или на даче: очень уж просто он устанавливается. Следующий по «качеству» — это пеллетный агрегат, за ним идет — на жидком топливе. Самая сложная задача и большие затраты ждут при использовании твердотопливных котлов для водяного подогрев пола.

Напольный обогрев с электрокотлом

Для работы с водяными контурами напольного отопления прекрасно подойдет любая разновидность электрических теплогенераторов:

  • ТЭНовые;
  • электродные;
  • индукционные.

Котлы электрические – ТЭНовые и электродные

Бытовой электрокотел для теплого пола – самый простой и удобный вариант. Независимо от вида и конструкции эти отопители способны поддерживать в тепловой сети любую температуру без потерь эффективности. Поэтому им не нужны буферные емкости и сложные схемы подключения. Чтобы присоединить электроотопительный агрегат к гребенке греющих контуров, можно воспользоваться схемами, приведенными выше для газовых котлов.

Как правило, ТЭНовые электрокотлы производятся в настенном исполнении и комплектуются собственными насосами и расширительными баками. Более простые модели, а также индукционные и электродные генераторы тепла подключаются по аналогии с напольными газовыми котлами. В схему добавляются недостающие рабочие элементы, только вдобавок устанавливается электрический шкаф управления.

Пошаговая инструкция по установке и подсоединению электрокотла к водяному отоплению представлена в отдельной публикации.

Характеристика газовых моделей

Современные модификации газовых котлов должны быть оборудованы электронным управлением, регулирующим температурные параметры, обеспечивая безопасность функционирования системы.

Чтобы автоматика и циркулярный насос для теплого водяного пола работали в случае отключения основной подачи электроэнергии, целесообразно запастись локальным источником. Несколько часов работы обеспечат автомобильные аккумуляторы. В ситуациях, когда существует риск частых отключений электричества на несколько дней, придется приобрести дизель – генератор.

По сравнению с электрической моделью газовый котел является образцом экономичности. Особенной эффективностью отличается конденсационный его вид, получающий интегрированное тепло от сжигания топлива (явная энергия) и от конденсации пара (скрытая тепловая энергия).

Принцип работы котла базируется на циркуляции теплоносителя по обменнику, в процессе которой он нагревается от дымовых газов, получающихся при горении топлива. При передаче тепловой энергии газы охлаждаются, и при определенной температуре образуется конденсат, обусловливающий появление дополнительного тепла. Такая особенность значительно повышает КПД нагревательного оборудования.

Газовые котлы безупречно функционируют при условиях бесперебойного поступления газа, не требуя особых методик по текущему обслуживанию. В конструкциях, где предусмотрен электронный механизм по проведению розжига котла, функционирование горелки регулируется сообразно заданным температурным показателям с отводом всех вредоносных продуктов сгорания посредством принудительной вентиляции. Котлы с пьезорозжигом, работая автоматически, также прекращается поступление газа, если пламя погасло, но восстанавливается горение вручную.

Статья по теме: Чем сверлить бетон: инструменты, приспособления, советы

Выводы и рекомендации

Для успешной и продолжительной работы системы теплых полов допускается использовать любой котел из ныне существующих. Играет роль не тип отопительного агрегата, а правильное его подключение к распределительному коллектору напольного обогрева. Другие критерии выбора, такие как мощность, функциональность и разновидность энергоносителя подбираются по стандартному алгоритму.

Выбирая источник тепла и зная, чем чревата его стыковка с теплыми полами, вы сможете заранее подобрать оборудование и элементы обвязки. Это даст вам будущую картину финансовых затрат на монтаж, откуда рассчитывается окупаемость конкретной системы отопления.

Дважды подумайте, прежде чем внедрять напольное отопление без радиаторного. Если у вас высокие требования к дизайну интерьера комнат и вы не желаете видеть под окнами отопительные приборы, примените более современное решение – плинтусные конвекторы или встраиваемые в пол воздушные обогреватели.

Как рассчитать мощность котла для водяного отопления?

Рассчитать требуемую мощность теплового оборудования необходимо для правильного выбора котла. Примерная необходимая мощность для отопления загородного дома рассчитывается исходя из таких данных: чтобы отопить 10 м2. площади, необходим 1 кВт мощности, то есть принимается, что удельная мощность равна 100 Вт/м2.

Расчет довольно грубый, и подходит он для кирпичного дома с малыми теплопотерями: здание должно быть хорошо утеплено, потолки — высотой не более 3 метров, металлопластиковые окна с двойным стеклопакетом.

Для увеличения ресурса системы отопления и теплового запаса необходимо, чтобы температура теплоносителя была на уровне 65–75°С. Для этого мощность котла (в идеальных условиях) увеличивают на 20–25%.

При любой дополнительной нагрузке требуется увеличение мощности. В случае с обеспечением горячей водой с помощью накопительного бойлера необходимо добавить еще 30-40%. Если в дальнейшем планируется расширение отапливаемой площади, обустройство водяного теплого пола, бассейн с подогревом воды, то котел необходимо приобретать сразу с мощностью, рассчитанной на дальнейшие изменения.

Если теплый пол планируется как элемент, дополняющий радиаторное отопление и увеличивающий комфорт проживания, то его теплоотдача считается не выше 50 Вт/м2.

Что с остальными котлами?

Как было сказано в начале статьи, любыми котлами можно обогреть водяной теплый пол, но лишь немногие способы делать это максимально эффективно. Что касается остальных моделей, давайте разберем их кратко.

Твердотопливные котлы

Делайте упор все таки на модели длительного горения. Так по крайней мере вы лишите себя внеплановой прописки в котельной. Так же обеспечьте себя буферной емкостью, чтобы избежать лишних проблем при обогреве твердотопливным котлом водяного теплого пола.

Дизельные котлы

Дорого и нецелесообразно в большинстве случаев. Но если хотите, то почему бы и нет?

Пеллетные котлы

Про них так же был написан отдельный материал. Рекомендуем почитать. Если хотите себе такой котел и есть поблизости доступное сырье, то пеллетный котел будет неплохим устройством для водяного теплого пола.

Отопительный газовый котел представляет собой устройство, при помощи сгорания топлива (природного или сжиженного газа) осуществляющего нагрев теплоносителя.

Устройство (конструкция) газового котла

: горелка, теплообменник, теплоизолированный корпус, гидравлический блок, а также приборы безопасности и управления. Такие котлы на газе требуют подключения дымохода для отвода продуктов сгорания. Дымоход может быть как обычный вертикальный, так и коаксиальный («труба в трубе») для котлов с закрытой камерой сгорания. Многие современные котлы комплектуются встроенными насосами для принудительной циркуляции воды.

Принцип работы газового котла

— теплоноситель, проходя через теплообменник, нагревается и далее циркулирует по системе отопления, отдавая полученную тепловую энергию через радиаторы, теплый пол, полотенцесушители, а также обеспечивая нагрев воды в бойлере косвенного нагрева (в случае его подключения к котлу на газе).

Теплообменник — металлическая емкость, в которой нагревается теплоноситель (вода или антифриз) — может быть выполнен из стали, чугуна, меди и т.д. Надежность и долговечность газового котла зависят от качества теплообменника в первую очередь. Чугунные теплообменники устойчивы к коррозии и имеют длительный срок службы, но чувствительны к резкому перепаду температур и отличаются значительным весом. Стальные емкости могут страдать от ржавчины, поэтому их внутренние поверхности защищают различными антикоррозийными покрытиями, обеспечивающие продление «жизни» прибора. Стальные теплообменники являются наиболее распространёнными при производстве котлов. Медным же теплообменникам коррозия не страшна и благодаря высокому коэффициенту теплопередачи, малому весу и габаритам такие теплообменники часто используются в настенных котлах, но из минусов следует отметить, что они дороже стальных. Помимо теплообменника немаловажной деталью котлов газовых является горелка, которая может быть различных видов: атмосферная или вентиляторная, одноступенчатая или двухступенчатая, с плавной модуляцией, двойная.

Для управления газовым котлом используется автоматика с различными настройками и функциями (например, погодозависимая система управления), а также устройства для программирования работы и удаленного управления котлом.

Основными техническими характеристиками газовых котлов отопления являются: мощность, количество контуров обогрева, тип топлива., вид камеры сгорания, тип горелки, способ монтажа, наличие насоса и расширительного бака, автоматика управления котла.

Чтобы определить необходимую мощность

газового котла отопления для частного загородного дома или квартиры используется простая формула — 1 кВт мощности котла для обогрева 10 м 2 хорошо утепленного помещения при высоте потолков до 3 м. Если требуется обогрев подвала, застекленного зимнего сада, помещений с нестандартными потолками и т.п. мощность котла на газе должна быть увеличена. Также необходимо увеличение мощности (порядка 20-50%) при обеспечении газовым котлом и горячего водоснабжения (особенно если необходим нагрев воды в бассейне).

Особенность расчета мощности у газовых котлов: номинальное давление газа, при котором котел работает на 100% заявленной производителем мощности, для большинства котлов составляет от 13 до 20 мбар, а фактическое давление в газовых сетях в России может быть и 10 мбар, а иногда и ниже. Соответственно, газовый котел часто работает только на 2/3 своих возможностей и это необходимо учитывать при расчете. Более подробно с таблицей расчета мощности котла отопления можно

Большинство газовых котлов можно перевести с работы от природного газа на сжиженный газ

(баллонный пропан). Многие модели переключаются на сжиженный газ заводским способом (при покупке уточняйте эти характеристики модели), либо к газовому котлу дополнительно поставляются форсунки (жиклеры) для переключения на баллонный газ.

Плюсы и минусы газовых котлов:

Обвязка котла

– это устройства для полноценной работы системы отопления и водоснабжения. В нее входят: насосы, расширительные баки, фильтры (при необходимости), коллекторы, обратные и предохранительные клапаны, воздушные клапаны, вентили и т.д. Также понадобится приобрести радиаторы, соединительные трубы и вентили, терморегуляторы, бойлер и др. Вопрос выбора котла достаточно серьезный, поэтому подбор оборудования и его полную комплектацию лучше доверить профессионалам.

Какой котел самый лучший? На российском рынке газового котельного оборудования есть свои лидеры по качеству и надежности. Лучшие фирмы-производители и марки газовых котлов представлены в ассортименте:

«Премиум-класс» или «Люкс» — самые надежные и долговечные, удобные в управлении, комплект собирается как «конструктор», дороже остальных. К таким производителям можно отнести немецкие компании

Газовые котлы для теплого пола

Котлы корейского производства. Довольно хорошее качество. Достоинства: теплообменник из нержавейки и радиатор в камере нагрева тоже из нержавейки; в комплекте идёт комнатный термостат (на фото слева от котла).

Это настенный газовый котёл немецкой фирмы Veilant. Немецкое качество говорит само за себя. Однако, выбирая такой котёл, нужно узнать, есть ли в вашем городе гарантийная мастерская, способная при необходимости выполнить соответствующий ремонт.

Газовые котлы отечественных производителей выпускаются тоже надлежащего качества, например, котлы Лемакс – настенные двухконтурные котлы …

А это , отечественных производителей:

Ещё один напольный котёл, но итальянской фирмы Ferroli:

Эта фирма на российском рынке давно, котлы зарекомендовали себя хорошо. Выпускаются котлы Ferroli многих типоразмеров, как напольные, так и настенные.

Нагрев теплых полов электричеством

Следующий котел для водяного теплого пола, который мы рассмотрим, будет электрический. Изучены эти модели вдоль и поперек. Особо гениального тоже ничего не придумали. Подводных камней, как в газовых котлах, нет.

Поэтому берете, что по душе, выставляете желаемую температуру нагрева и радуетесь.

В некоторых моделях электрических котлов есть особые режимы работы для системы водяного теплого пола. Дают ли такие функции какие-нибудь преимущества или нет — вопрос открытый. Поэтому модель котла берите на свое усмотрение.

Самый главный недостаток таких котлов — кушают много электричества и требуют отдельной проводки. Ну и чаще всего быстрей выходят из строя, по сравнению с газовыми и твердотопливными котлами.

Какие котлы невозможно совместить с теплым полом?

Если вы решили установить твердотопливный котел, то в таком случае вы будете испытывать некоторые трудности при создании напольного обогрева. Это объясняется тем, что горения топлива непостоянно и требует регулярного контроля, а после сильного прогревания сложно контролировать необходимую температуру теплоносителя. Поэтому специалисты не рекомендуют такое оборудование использовать для теплых полов, разве что внедряется автоматика.

Итак, в этой статье были рассмотрены основные варианты котлов, которые можно использовать для напольного обогрева. Надеемся приведенные фото и видео в конце статьи помогут в этом непростом выборе. Если вы уже осуществили свой выбор, то поделитесь своим опытом, написав комментарий к этой статье.

Водяные теплые полы стали любимы очень многими застройщиками. Чуть ли не каждый, кто рассматривает строительство дома, хочет себе в качестве обогрева теплые полы. При таком раскладе всегда остается открытым вопрос выбора котла для обогрева водяных теплых полов.

Безусловно, каждый котел способен прогреть теплые полы, но не каждый способен сделать это с максимальной эффективностью. Поэтому в этой статье давайте поговорим о котлах, которые идеально подходят для водяного теплого пола.

Водяные полы — это в первую очередь низкотемпературная система отопления. Работает эффективно при нагреве теплоносителя всего в 45 С. Многие возносят данный факт чуть ли не в главное преимущество, делая упор на то, что такая «низкотемпературность» позволяет экономить. С одной стороны это действительно так. С другой, вы наоборот можете начать переплачивать, не зная об особенностях некоторых котлов.

Но если выбрать котел для , который заточен под низкотемпературную работу, то только в этом случае можно начать действительно экономить.

А теперь об этих представителях по порядку.

Подключение к отопительной системе

Комфортность теплых полов, создающих равномерный тепловой фон во всем объеме, сложно переоценить. Особую актуальность они приобретают в автономных жилых сооружениях, находят применение даже в квартирах, где есть возможность обустроить локальное нагревательное оборудование, так как подключение водяного теплого пола к системе отопления, идущей от центральной котельной, запрещается по нескольким причинам:

  • невысокое качество носителя тепла;
  • подверженность труб воздействию значительного гидравлического сопротивления;
  • риск получения разрушений элементов системы от гидроударов.

Использование собственной системы отопления предполагает наличие смесительного узла, понижающего температуру теплоносителя, поскольку при обогреве дома жидкость нагревается до 75 ÷ 90°С, а для пола допускается ≤ 50°С.

Статья по теме: Чем лучше резать металлопластиковые трубы?

Коллектор — подключение теплого пола к системе отопления

Последовательность работ включает несколько этапов:

  1. Одновременно с датчиком на входной трубе надежно фиксируется циркуляционный насос.
  2. Смесительный клапан (предпочтительнее трехходовой) присоединяется к теплой трубе отопительной системы.
  3. Выход обратного клапана, устанавливаемого на выходной трубе, подсоединяется соответственно к обратной трубе отопления с отводом, ведущим к смесительному клапану.

Твердотопливные котлы

Данный вид теплогенераторов требует постоянного внимания и обслуживания, а по совместимости с теплым полом они наиболее проблематичны. Исключение – котлы на пеллетах, но и к ним нужно наведываться чаще, чем к газовым или электрическим. Чтобы удерживать температуру теплоносителя во время горения дров хотя бы на уровне 60 ºС, автоматике приходится постоянно «душить» топку, ограничивая поступление воздуха, поэтому твердотопливный котел для теплых полов также будет терять в эффективности.

Чтобы этого избежать, правильнее всего задействовать в схеме буферную емкость большой вместительности или гидроаккумулятор. Тогда агрегат сможет целиком использовать теплоту сгорания дров, передавая ее воде в емкости, а напольное отопление возьмет из нее столько, сколько требуется. Тем самым можно увеличить и паузу между загрузками топлива. Ниже представлена схема подключения теплого пола к котлу, сжигающему разные виды биомассы:

Как видно из схемы, монтаж системы отопления от твердотопливного котла будет самым сложным и дорогостоящим, что нужно учитывать при выборе источника тепла.

Источник http://teplosten24.ru/podklyuchenie-teplogo-pola-k-dvuhkonturnomu-kotlu.html

Источник https://www.tproekt.com/gazovyj-teplyj-pol/

Источник https://aniko-gas.ru/montazh/teplyj-pol-ot-tverdotoplivnogo-kotla.html

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
